본 제품은 KC 인증 및 국제 안전 규격을 충족하여 우수한 기술력과 품질을 공식적으로 인정받았습니다. 정교한 전기 회로 설계를 통해 다양한 산업 환경에 최적화되었으며, 자동개폐기 제어와 회로 절환 기능을 안정적으로 구현합니다. 표준화된 구조와 철저한 품질 관리 공정을 통해 높은 내구성과 운용 효율성을 제공합니다.
사용자 요구 사양에 따라 접점 유닛의 회로 단수 및 조작 핸들 사양을 다양하게 구성하여 주문 제작이 가능합니다.
패널부착형 제품으로, 사각형(40×40 mm, 48×48mm) 또는 원형(Ø 25 mm, Ø 30 mm) 타입 중 선택이 가능합니다.
기본 접점 정격은 10 A이며, 250V AC 20 A/30 A 또는 125 V DC 20 A 사양의 캠 스위치는 별도 주문 제작이 가능합니다.
접점의 전기적 수명은 동작 빈도 및 부하 조건에 따라 변동될 수 있으며, 정격 조건 하에서 최적의 수명을 보장합니다.

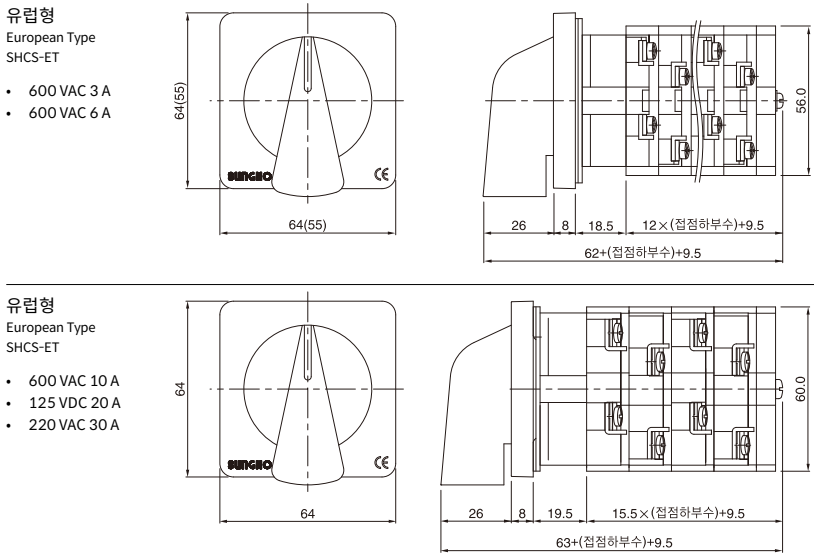

제품구조 및 외형치수Construction and external dimensions

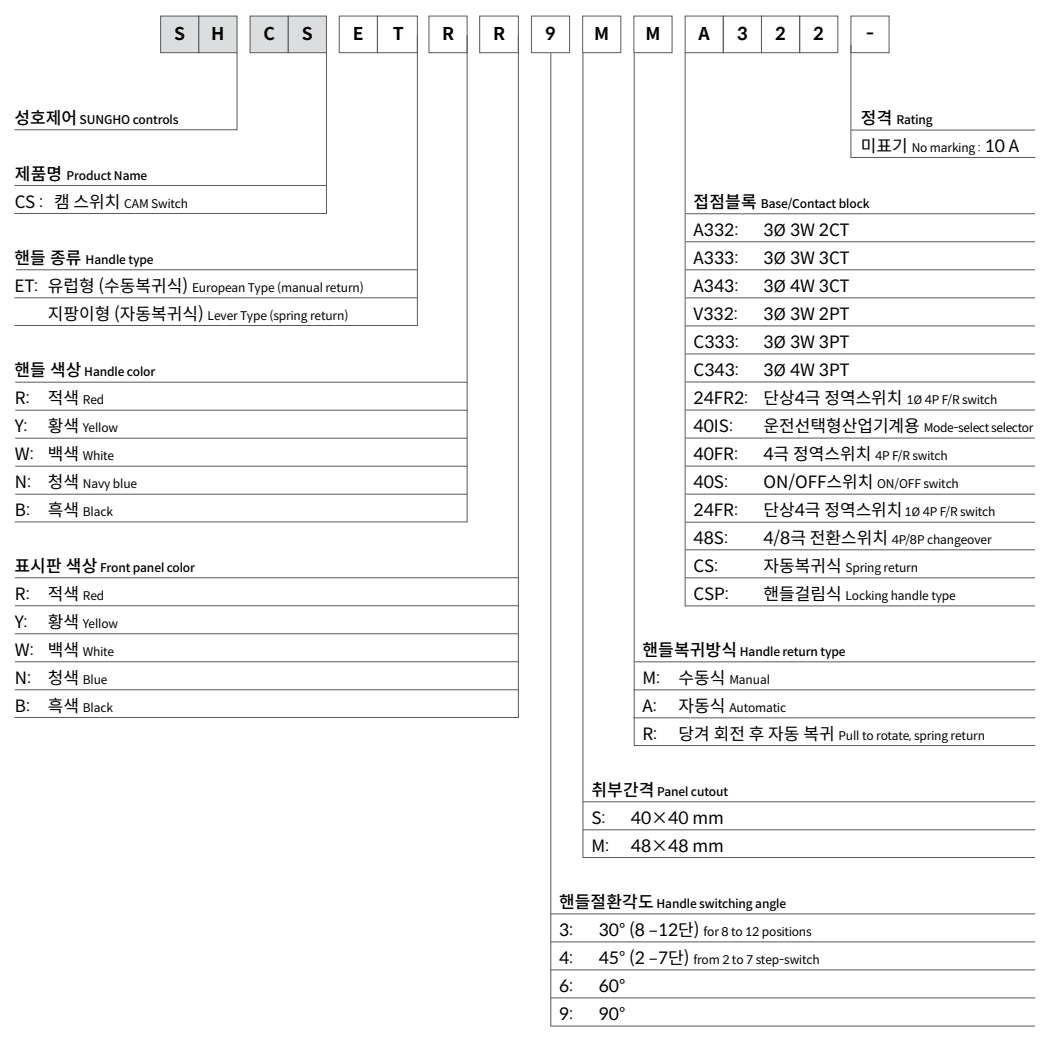

주문코드Ordering code construction
아래 유형 코드를 참고하면, 적합한 제품을 신속하게 찾을 수 있습니다. Understanding the type code keys below will help you quickly identify the correct product for your needs
주문 시 유의사항
복귀방식과 핸들절환각도는 별도 페이지를 참고해 주십시오. (첨부된 PDF 25쪽 참조)
접점 블록 회로는 별도 페이지를 참고해 주십시오. (첨부된 PDF 27쪽 참조)
지팡이형(자동 복귀식) 스위치는 기본형 접점 블록인 CS 또는 CSP와 조합하여 작동합니다. (첨부된 PDF 28쪽 참조)
캠 스위치 SHCS-ET (유럽형)
CAM Switch SHCS-ET (European Type)

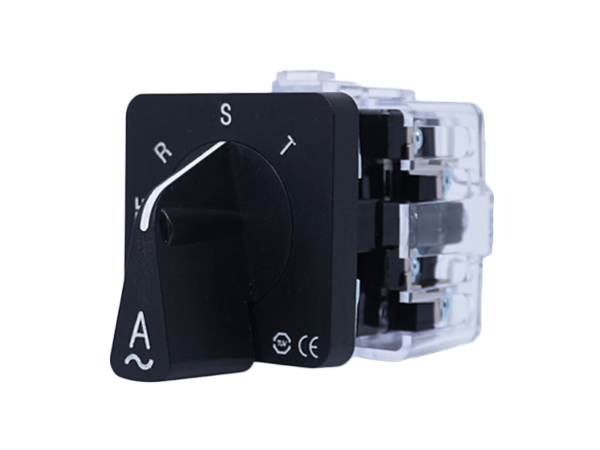

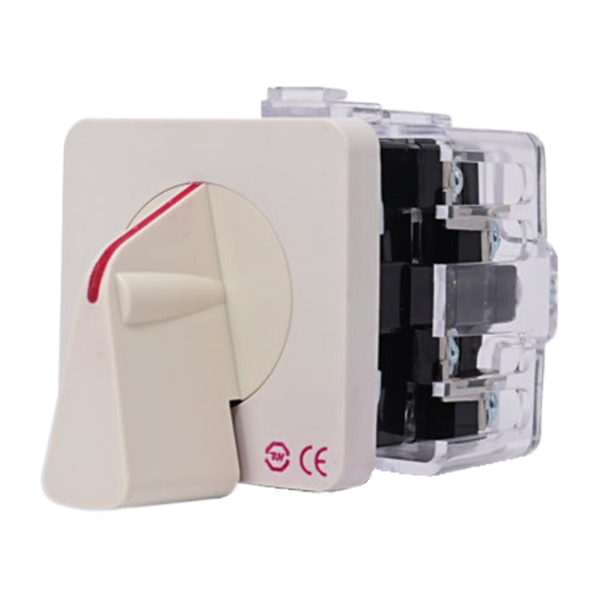

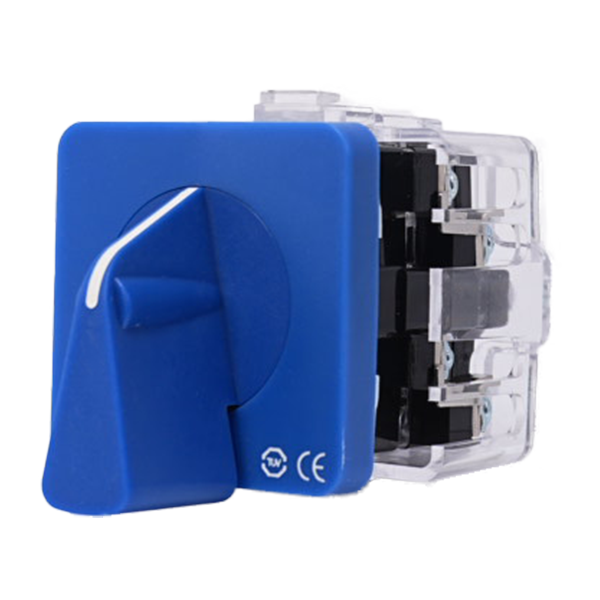

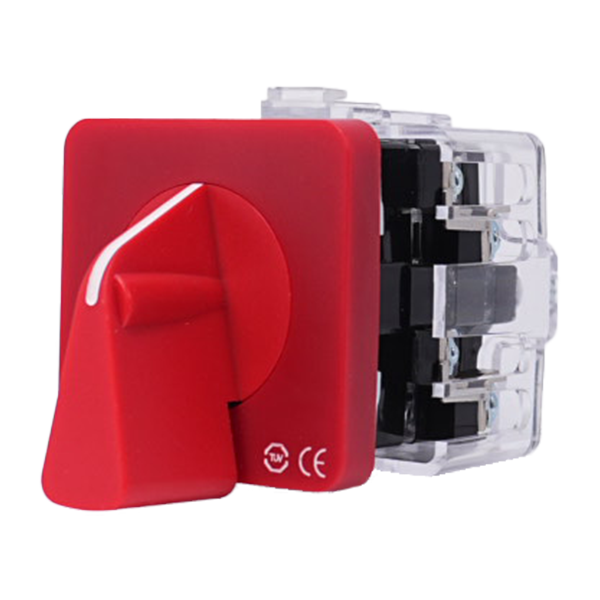

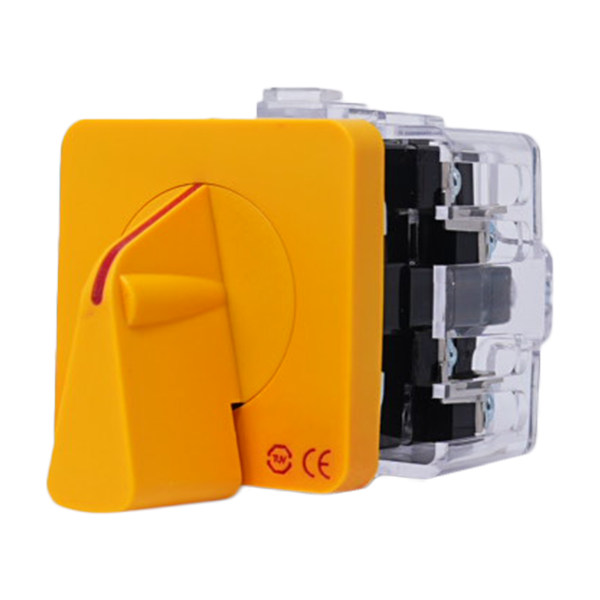

유럽형 수동복귀식 40×40 mm
European Type (manual return)

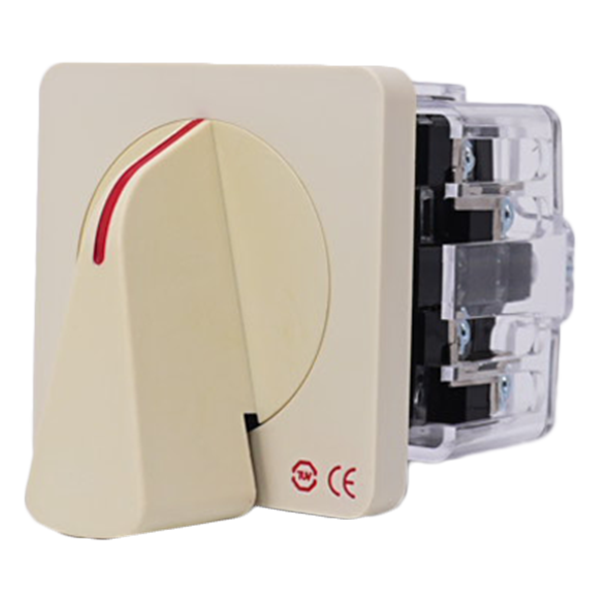

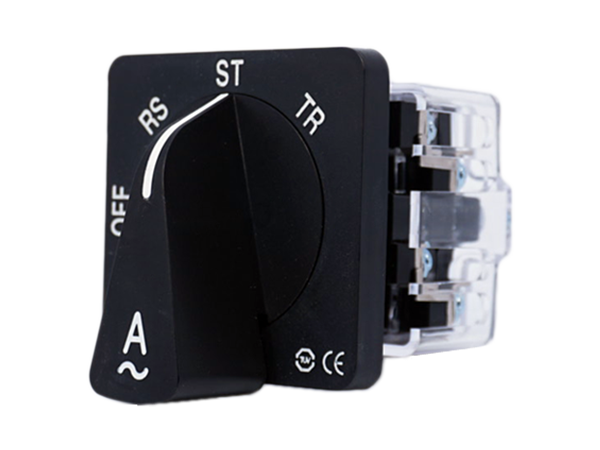

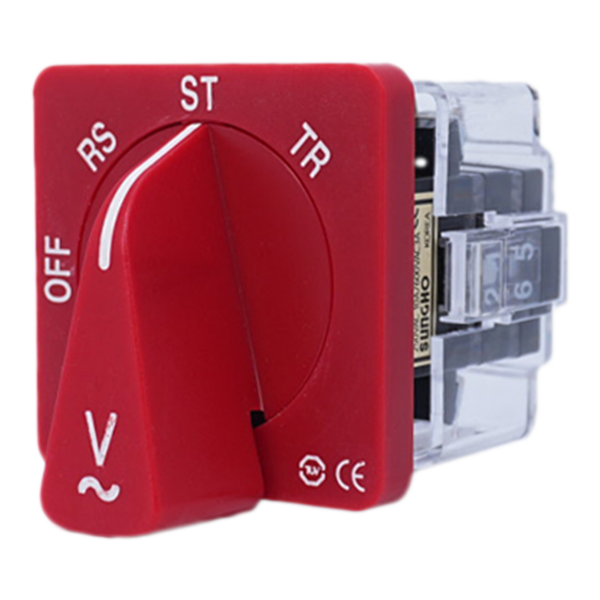

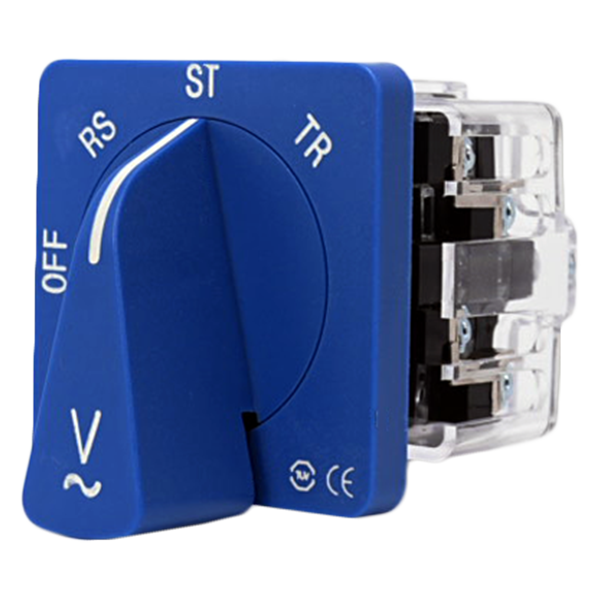

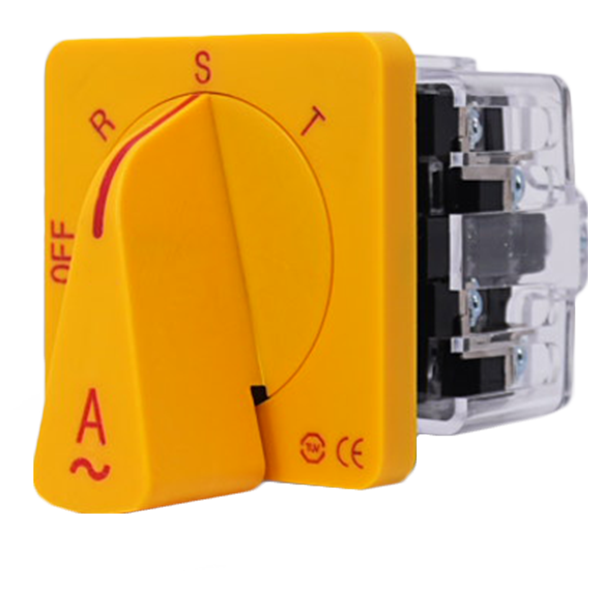

유럽형 수동복귀식 48×48 mm
European Type (manual return)

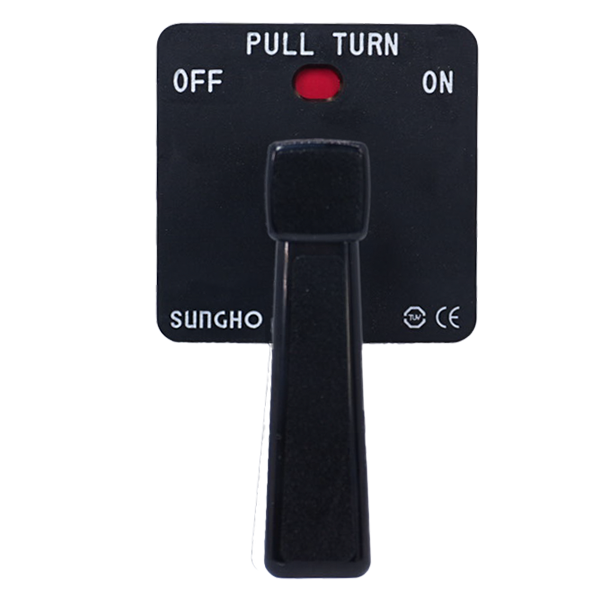

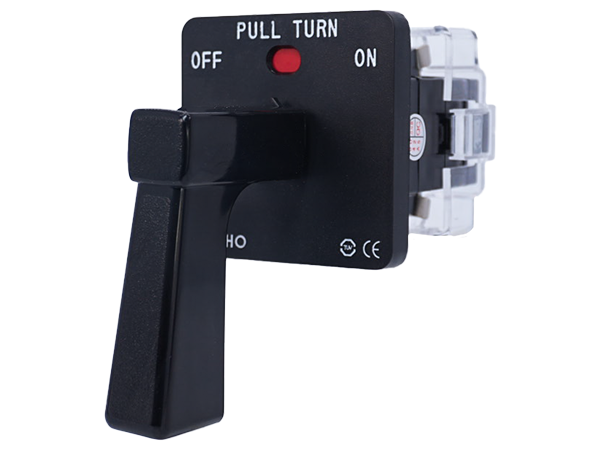

지팡이형 (자동복귀식)
Lever Type (spring return)
제품 특징 Product features
본 제품은 KC 인증 및 국제 안전 규격을 충족하여 우수한 기술력과 품질을 공식적으로 인정받았습니다.
정교한 전기 회로 설계를 통해 다양한 산업 환경에 최적화되었으며, 자동개폐기 제어와 회로 절환 기능을 안정적으로 구현합니다.
표준화된 구조와 철저한 품질 관리 공정을 통해 높은 내구성과 운용 효율성을 제공합니다.
제품구조 및 외형치수 Construction and external dimensions
주문코드 Ordering code construction
아래 유형 코드를 참고하면, 적합한 제품을 신속하게 찾을 수 있습니다.
Understanding the type code keys below will help you quickly identify the correct product for your needs
