활용 가이드설비 설계 엔지니어를 위한 산업용 제어기기 종합 가이드

"단 하나의 스위치 결함이 공장 전체의 라인을 멈춥니다. 완벽한 제어 패널 설계의 완성은 결국 '기본 부품의 압도적인 신뢰성'으로 귀결됩니다."

1. 프롤로그: 2026년 산업 자동화 환경과 제어 패널 설계의 현주소

설비 설계 엔지니어분들이 현장에서 겪는 잦은 스펙 변경의 고충과 납기 압박의 어려움을 누구보다 잘 알고 있습니다. 스마트 팩토리 고도화와 함께 시스템은 날로 복잡해지고 있지만, 결국 이 거대한 자동화 설비를 오차 없이 움직이게 하는 것은 패널 내부에 자리 잡은 작은 산업용 제어기기들입니다.

최근의 산업 데이터 트렌드를 살펴보면, 공장 셧다운 원인의 약 35%가 제어반 내부의 접점 불량, 릴레이 소손, 검출기기 오작동 등 기초 부품의 결함에서 비롯됩니다. 단가 절감을 이유로 인증되지 않은 저가 수입 부품과 타협하는 것은 초기 비용을 일부 줄일 수 있을지 모르나, 유지보수 비용의 기하급수적인 증가와 시스템 전체의 치명적인 오류라는 부메랑으로 돌아옵니다.

따라서 제어 패널 설계 엔지니어가 캠 스위치부터 릴레이·검출기기·단자대까지 부품 선정 시 확인해야 할 기술 스펙과 인증 기준을 명확히 정립하는 것은, 단순한 구매 절차를 넘어 설비의 생명 주기를 결정짓는 가장 핵심적인 엔지니어링 과정입니다. 본 인사이트 리포트에서는 설계 실무자들이 반드시 숙지해야 할 주요 제어 부품의 기술적 스펙과 선정 가이드를 데이터와 수치를 바탕으로 심도 있게 분석합니다.

2. 캠 스위치 설계: 접점 신뢰성과 내구성의 과학

캠 스위치는 다수의 접점을 캠의 회전에 의해 개폐하는 기기로, 수배전반 및 제어 패널의 조작부에서 가장 빈번하게 사용됩니다. 캠 스위치 설계 및 선정 시 가장 주의 깊게 살펴봐야 할 지표는 '접점 저항'과 '기계적/전기적 수명'입니다.

2.1 주요 기술 스펙 점검 포인트

• 정격 절연 전압 및 임펄스 내전압: 현장의 서지 전압으로부터 회로를 보호하기 위한 필수 스펙입니다.
• 접점의 재질과 접촉력: 미소 전류 제어 시 접점 표면의 산화막 생성으로 인한 통전 불량을 막기 위해, 접점부의 셀프 클리닝 구조가 적용되었는지 확인해야 합니다.
• 조작 토크의 균일성: 작업자가 스위치를 조작할 때 느끼는 절도감은 오조작을 방지하는 중요한 직관적 지표입니다.

2.2 캠 스위치 부품의 고장률 분석

신뢰성 공학에서 부품의 수명은 평균무고장시간(MTBF)으로 산출됩니다. 고장률을 λ라고 할 때, 부품의 신뢰도 R(t)는 지수분포를 따르며 다음과 같이 표현됩니다.

엔지니어는 이 수식을 바탕으로, 사용 환경(온도, 습도, 진동)에 따른 디레이팅 요소를 고려하여 수명이 보장된 캠 스위치를 선정해야 합니다. 한국전기연구원(KERI) 등의 공인 기관에서 개발 시험을 합격한 제품(예: SHCS-SH Type)을 우선 검토하는 것이 논리적인 선택입니다.

3. 제어용 릴레이 선정: 부하 특성에 따른 수학적 접근

제어 회로의 '두뇌' 역할을 하는 제어용 릴레이 선정은 부하의 특성을 정확히 분석하는 것에서 출발합니다. 저항성 부하인지, 유도성 부하(모터, 솔레노이드 등)인지에 따라 접점의 마모 속도는 극명하게 달라집니다.

3.1 교류 유도성 부하의 차단 문제

유도성 부하를 개폐할 때, 교류 회로의 실제 유효 전력 P는 전압, 전류, 그리고 역률의 관계로 정의됩니다.

모터 구동 초기에는 정격 전류의 5~10배에 달하는 돌입 전류가 발생하며, 차단 시에는 코일에 저장된 자기 에너지가 역기전력으로 방출되어 접점 사이에 아크 플라즈마를 형성합니다.

3.2 릴레이 선정 시 체크리스트

1. 코일 정격 전압 및 동작/복귀 전압: 제어반 내부의 전압 강하를 고려하여 여유율을 두어야 합니다.
2. 접점 용량: 데이터시트에 명시된 250VAC/10A 스펙이 순수 저항 부하 기준인지, 유도 부하 기준인지 반드시 교차 검증해야 합니다. (일반적으로 유도 부하에서는 저항 부하 정격의 30% 수준으로 디레이팅을 적용합니다.)
3. 응답 시간: 고속 제어가 필요한 시퀀스에서는 릴레이의 기계적 한계(보통 10~20ms)가 병목이 될 수 있으므로 세심한 확인이 필요합니다.

4. 무결점 시스템을 위한 검출기기 스펙 및 제어 패널 부품

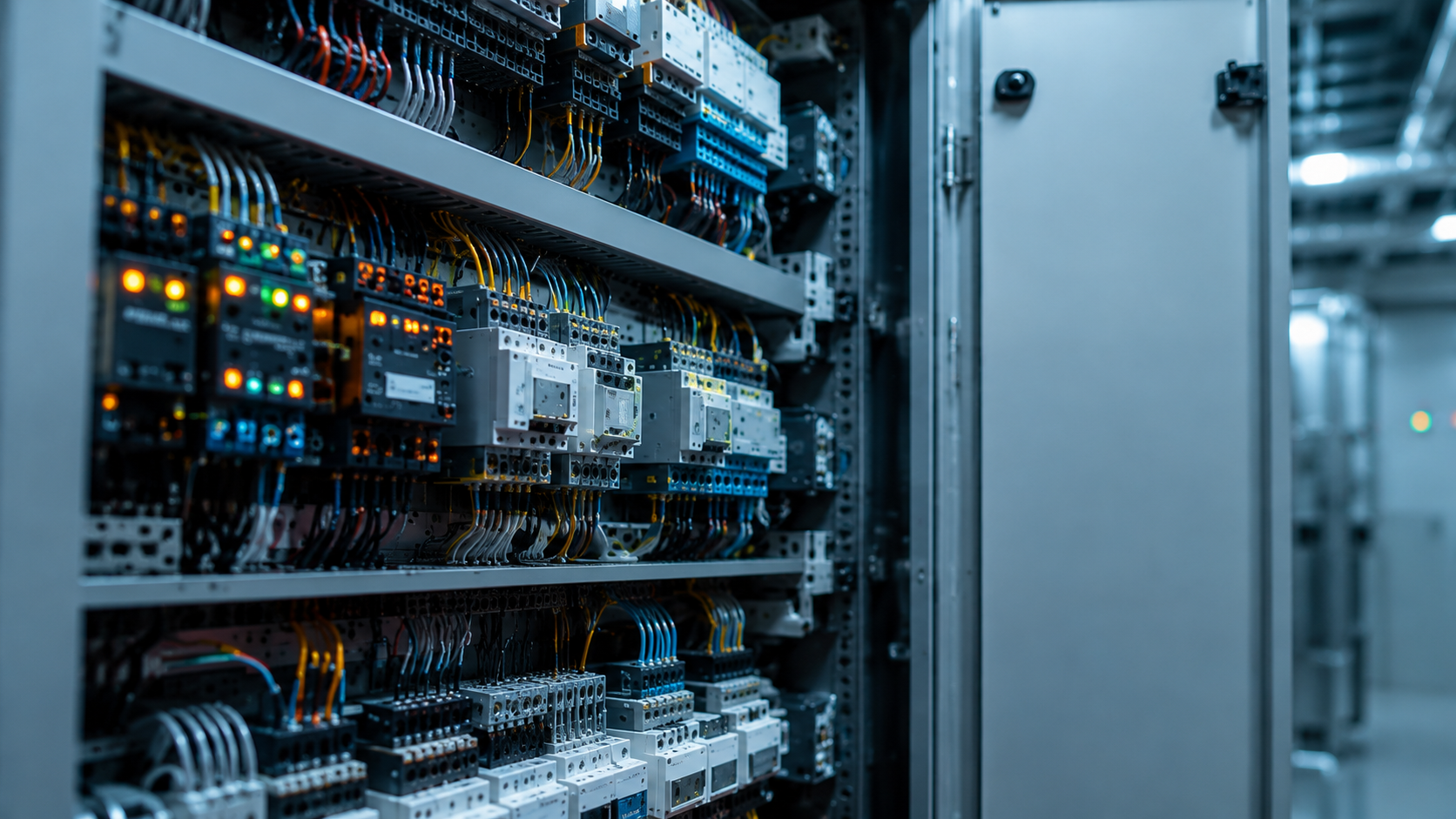

설비의 상태를 물리적으로 감지하여 전기적 신호로 변환하는 검출기기 스펙은 전체 자동화 시스템의 정밀도를 좌우합니다. 또한, 이 모든 부품을 연결하는 제어 패널 부품(단자대 등)의 안정성 역시 간과할 수 없습니다.

4.1 리미트 스위치 및 마이크로 스위치

• 액추에이터의 형태: 롤러 레버, 플런저, 힌지 레버 등 감지 대상의 이동 궤적과 속도에 맞는 최적의 형태를 선정해야 기계적 파손을 막을 수 있습니다.

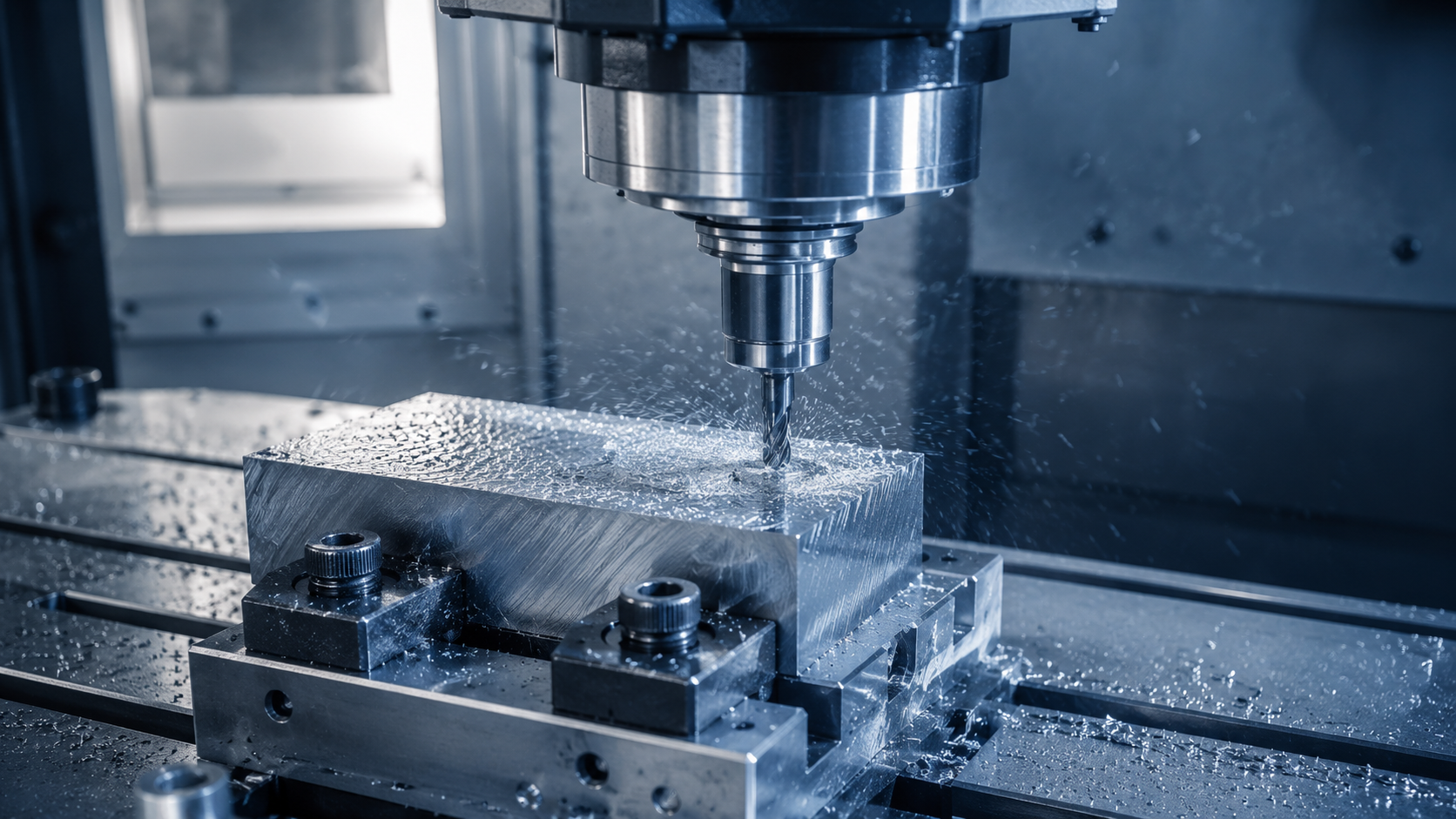

• 보호 등급: 절삭유가 비산하는 공작기계 주변이나 분진이 많은 환경에서는 IP67 이상의 방수/방진 스펙이 필수적입니다.

4.2 제어 패널의 혈관, 단자대

전장 설계 시 공간 효율성과 결선 작업성을 동시에 충족해야 합니다.

• 조립식 단자대 vs 고정식 단자대: 확장성이 중요한 스마트 팩토리 제어반에서는 10A부터 최대 600A까지 유연하게 구성할 수 있는 조립식 단자대가 유리합니다.
• 진동 환경에서의 체결력: 나사 풀림 현상으로 인한 단락 사고를 예방하기 위해, 체결 구조의 물리적 안정성과 단락회로부 보호 설계가 적용된 부품을 선정해야 합니다.

5. 국내 제조의 자존심, '성호제어기기(주)'를 선택해야 하는 논리적 이유

지금까지 살펴본 복잡한 기술 스펙과 가혹한 산업 현장의 요구사항을 완벽하게 충족하는 파트너를 찾는 것은 설계 엔지니어의 핵심 과제입니다. 국내 최고의 안전 스위치 및 제어기기 전문 기업 성호제어기기(주)는 데이터와 품질로 그 해답을 증명하고 있습니다.

1. 대한민국 최초, 단자부 '안전 커버' 전 모델 표준화

작업자의 감전 사고와 합선으로 인한 설비 화재를 원천 차단하기 위해, 성호제어기기는 국내 최초로 모든 스위치 단자부에 안전 커버 부착을 표준화했습니다. 이는 단순히 규제를 맞추는 수준을 넘어, 현장 엔지니어의 안전을 최우선으로 생각하는 기업 철학의 산물입니다.

2. 전 공정 100% 자체 생산이 만드는 '압도적 품질 신뢰성'

해외 OEM이나 외주 조립에 의존하는 저가형 브랜드와 달리, 성호제어기기는 부품의 설계부터 금형, 사출, 조립, 최종 테스트에 이르는 전 공정을 국내 자체 생산 시스템으로 통합 관리합니다. 이를 통해 부품 간의 공차를 마이크로 단위로 제어하며, 납기 지연 없는 안정적인 공급망과 합리적인 공급가를 동시에 실현했습니다.

3. 시험 합격 및 글로벌 인증 라인업

성호제어기기의 캠 스위치(SHCS-SH, SHCS-ET)와 각종 제어용 스위치, 릴레이 라인업은 한국전기연구원(KERI)의 엄격한 개발시험을 통과했으며, 유럽형 규격 등 글로벌 스펙을 만족합니다. 배전반을 설계하여 국내외 대기업 라인이나 해외 플랜트로 납품해야 하는 B2B 기업에게, 성호제어기기의 인증 데이터는 가장 든든한 기술적 보증수표가 됩니다.

6. 결론: 타협할 수 없는 가치, 제어기기의 표준을 경험하십시오.

최적의 산업용 제어기기를 선정하는 것은 설비의 심장과 신경망을 구축하는 일입니다. 초기 부품 선정 단계에서의 꼼꼼한 스펙 확인과 신뢰할 수 있는 제조사와의 협력은 최종 산출물인 제어 패널의 가치를 극대화하고, 클라이언트의 까다로운 요구를 완벽하게 충족시키는 가장 빠른 지름길입니다.

귀사의 차기 자동화 프로젝트나 배전반 설계에 있어, 신뢰도 높은 부품 적용 검토가 필요하십니까?

수십 년간 축적된 현장 데이터와 독보적인 국내 제조 기술력을 바탕으로, 귀사의 시스템에 최적화된 맞춤형 솔루션을 제안해 드립니다. 지금 바로 성호제어기기(주)의 공식 웹사이트를 방문하여 다양한 제품군의 세부 데이터시트를 확인하시고, 기술 전문가와 심도 있는 B2B 컨설팅을 시작해 보시길 바랍니다.

• 전문가 기술 상담 및 제품 확인: 성호제어기기(주) 공식 홈페이지 바로가기
