인사이트 리포트: 배전반·제어 패널 필수 부품 개념 총정리 및 최적화 선택 기준
산업 자동화와 스마트 팩토리의 고도화 속에서, 전력과 신호를 연결하는 '혈관'의 안정성은 그 어느 때보다 중요해졌습니다. 아무리 뛰어난 제어 시스템(PLC)과 고성능 모터가 존재하더라도, 이를 물리적으로 연결하는 접점의 신뢰성이 무너지면 전체 라인의 셧다운으로 이어지기 때문입니다.
본 리포트는 전력 제어와 배전반 설계의 가장 기본적이면서도 핵심적인 부품인 산업용 단자대의 개념을 명확히 해설하고, 산업 현장의 환경(제어 패널 및 배전반)에 최적화된 단자대 종류와 선택 기준을 데이터와 엔지니어링 관점에서 심도 있게 분석합니다.
1. 산업용 단자대 해설 : 산업용 단자대란 무엇인가?
산업용 단자대는 전선과 전선을 안전하고 체계적으로 연결, 분기, 또는 절연하기 위해 사용되는 모듈형 또는 일체형 접속 기기입니다. 단순히 전선을 꼬아서 연결하는 방식의 위험성(접촉 불량, 발열, 화재)을 원천 차단하고, 유지보수의 편의성을 극대화하기 위해 배전반과 제어 패널에 필수적으로 도입됩니다.
- 주요 기능: 전력 및 제어 신호의 분배, 회로의 보호, 유지보수 시 측정 및 테스트의 편의성 제공.
- 핵심 가치: 접촉 저항 최소화, 우수한 절연 성능, 진동 및 온도 변화에 대한 기계적 내구성.
현대의 단자대는 단순한 '연결'을 넘어, 작업자의 안전을 보장하고 패널 내부의 공간 효율성을 결정짓는 중요한 설계 요소로 평가받고 있습니다.
2. 환경과 목적에 따른 단자대 종류 및 구조 분석
산업 현장의 요구사항이 다변화됨에 따라 단자대 역시 그 형태와 기능이 세분화되었습니다. 대표적인 4가지 형태의 단자대 구조와 특징을 살펴봅니다.
1) 고정식 단자대
고정식 단자대는 절연 베이스가 하나로 통합되어 있어, 정해진 극수 단위로 제작되는 일체형 구조입니다.
- 특장점: 결합부가 일체화되어 있어 강력한 내구성과 기계적 안정성을 자랑합니다. 특히 강한 진동이 발생하는 중공업 설비나 대형 모터 제어반에 적합합니다.
- 적용 환경: 극수의 변경이 자주 일어나지 않으며, 외부 충격이나 진동으로부터 결속 상태를 견고하게 유지해야 하는 환경.
2) 조립식 단자대
조립식 단자대는 레일(DIN Rail 등) 위에 필요한 수만큼 단일 모듈을 끼워 넣어 조립하는 형태입니다.
- 특장점: 시스템의 확장이나 축소가 자유로우며, 공간 활용도가 매우 뛰어납니다. 제어 회로가 복잡해지더라도 색상별, 기능별로 블록을 분류하여 시각적인 직관성을 높일 수 있습니다.
- 적용 환경: 잦은 설계 변경이 예상되거나 공간 제약이 있는 자동화 설비 제어 패널.
3) 시험용 단자대
시험용 단자대는 시스템의 전원을 차단하지 않고도 계전기나 계측기를 시험, 보수할 수 있도록 특수하게 설계된 단자대입니다.
- 특장점: 내부에 슬라이딩 링크나 테스트 플러그 삽입구가 있어, 활선 상태에서도 회로를 분리하거나 계측 장비를 안전하게 연결할 수 있습니다.
- 적용 환경: 변전소, 수배전반 등 무정전 유지보수가 필수적인 인프라 환경.
4) 단락회로부 단자대
전류 변성기 회로에 주로 사용되는 특수 목적의 단자대입니다.
- 특장점: 변성기의 2차 측이 개방될 경우 고전압이 유기되어 기기가 소손되거나 작업자가 위험해질 수 있습니다. 단락회로부 단자대는 이러한 사고를 방지하기 위해 계측기를 교체하거나 회로를 분리할 때 2차 측을 안전하게 자동 또는 수동으로 단락시키는 기능을 제공합니다.
- 적용 환경: 고압 수배전반 내 전력 계통 모니터링 및 보호 계전기 회로.
3. 제어 패널 및 배전반 환경에 적합한 유형 선택 기준
앞서 살펴본 산업용 단자대의 고정식, 조립식, 시험용, 단락회로부 구조와 제어 패널·배전반 환경에 적합한 유형 선택 기준은 시스템의 안전성과 직결됩니다. B2B 엔지니어 및 구매 담당자는 다음의 4가지 핵심 기준을 고려해야 합니다.
| 평가 기준 | 핵심 고려 사항 | 추천 단자대 솔루션 |
|---|
| 물리적 환경 (진동/충격) | 프레스 기기, 크레인 등 강한 진동이 발생하는가? 나사 풀림 현상에 대한 대비가 되어 있는가? | 고정식 단자대, 스프링 클램프 방식 단자대 |
| 시스템 확장성 (공간) | 추후 포트가 늘어나거나 회로 변경 가능성이 높은가? 패널 내부의 레일 공간이 한정적인가? | 조립식 단자대, 다단 조립식 단자대 |
| 유지보수 및 안정성 | 무정전 상태에서 계측 및 보수 작업이 이루어지는가? 작업자의 감전 위험을 통제할 수 있는가? | 시험용 단자대 |
| 특수 회로 보호 | 계기용 변성기 회로가 포함되어 있는가? 2차 측 개방으로 인한 위험을 차단해야 하는가? | 단락회로부 단자대 |
엔지니어 인사이트:
최근 배전반 트렌드는 '공간의 소형화'와 '작업의 표준화'입니다. 따라서 단순 전력 분배 목적이라면 조립식 단자대를 통해 공간 효율을 극대화하고, 주요 전력망의 보호 계전 파트에는 반드시 시험용/단락회로부 단자대를 적용하여 인적 오류로 인한 대형 사고를 미연에 방지하는 설계가 권장됩니다.
4. 신뢰할 수 있는 연결의 시작, 성호제어기기(주)
수만 번의 진동, 극한의 온도, 예기치 못한 과전류 앞에서도 단자대는 묵묵히 제 역할을 해내야 합니다. 부품 하나의 단가가 전체 시스템 구축 비용에서 차지하는 비중은 작을 수 있지만, 그 부품이 초래할 수 있는 리스크의 크기는 결코 작지 않습니다.
성호제어기기(주)는 대한민국을 대표하는 산업용 제어기기 및 배전반 핵심 부품 전문 기업입니다.
- 검증된 내구성과 품질: 엄격한 산업 표준을 충족하는 고품질 절연 소재와 전도율이 뛰어난 합금 구조를 채택하여 접촉 저항과 발열을 최소화합니다.

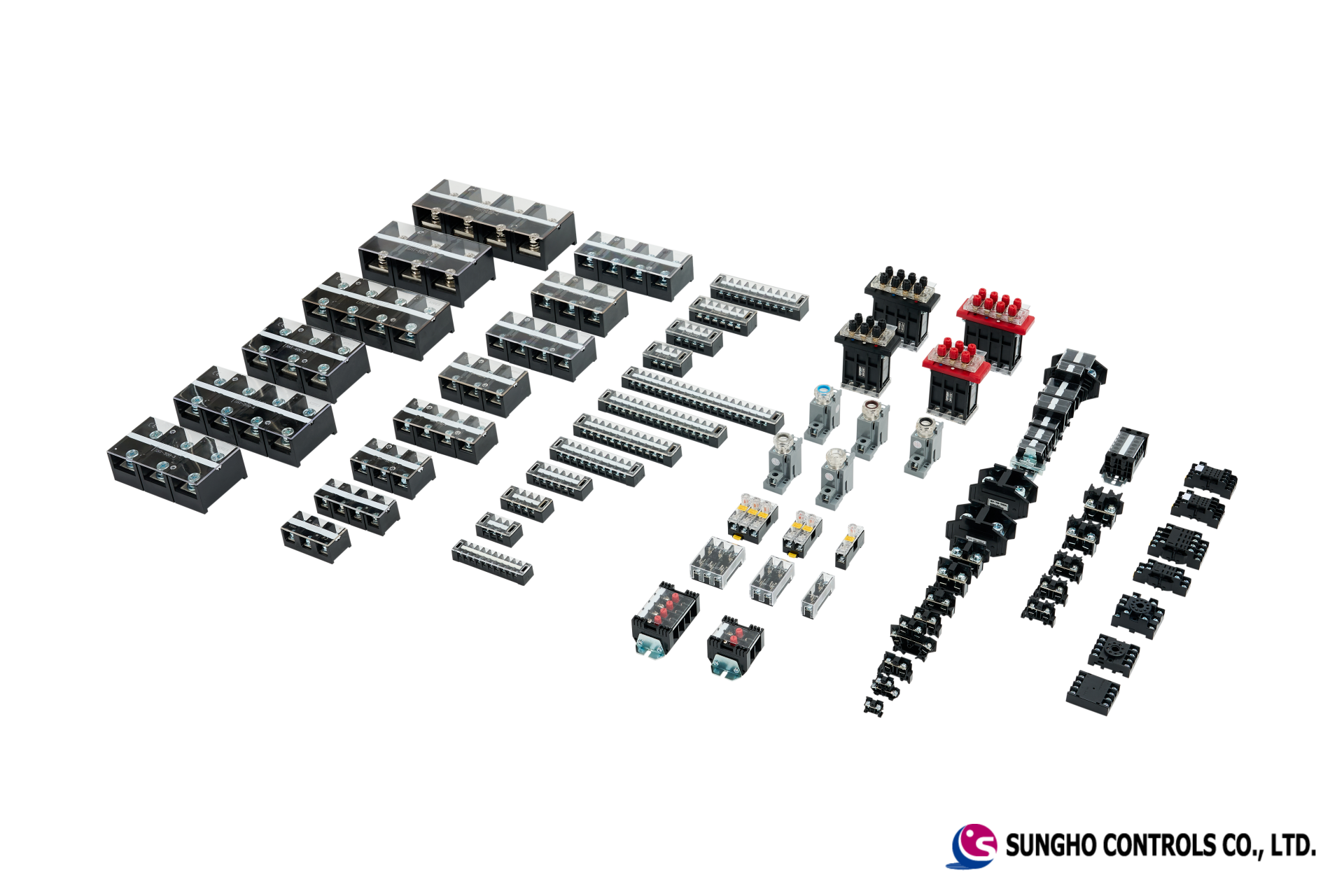

- 현장 맞춤형 풀 라인업 구축: 거친 환경을 견디는 고정식 단자대부터, 스마트 팩토리에 적합한 조립식 단자대, 그리고 수배전반의 안전을 책임지는 시험용 및 단락회로부 단자대까지 현장의 모든 니즈를 충족하는 포트폴리오를 제공합니다.
- 전문적인 엔지니어링 지원: 귀사의 배전반 설계와 패널 규격에 최적화된 단자대 솔루션을 제안하여 조립 공수 절감과 유지보수 효율성을 동시에 높여드립니다.
가장 완벽한 제어 시스템은 가장 안정적인 '연결'에서 시작됩니다. 성호제어기기의 검증된 단자대 솔루션을 통해 귀사의 제품 경쟁력을 한 단계 높이십시오.
[성호제어기기(주) 제품 라인업 및 기술 문의하기]
공식 웹사이트: https://controlswitch.co.kr/
자주 묻는 질문
1. 배전반 설계 시 고정식과 조립식 단자대 중 어떤 것을 선택해야 하나요?
두 가지는 적용 환경에 따라 다릅니다. 진동이 심하고 극수 변경이 거의 없는 환경(예: 중공업 설비)이라면 내구성이 뛰어난 '고정식 단자대'를 권장하며, 공간이 협소하거나 향후 회로 확장이 예상되는 제어 패널이라면 유연성이 높은 '조립식 단자대'를 추천합니다.
2. 시험용 단자대는 주로 어떤 상황에서 사용되나요?
시스템 전원을 완전히 차단하기 어려운 환경, 즉 변전소나 대형 수배전반에서 무정전 상태로 계전기나 계측기를 시험하고 보수해야 할 때 안전하게 회로를 분리하기 위해 필수적으로 사용됩니다.
3. 단락회로부 단자대가 반드시 필요한 이유는 무엇인가요?
전류 변성기 회로 작업 시 2차 측이 개방되면 치명적인 고전압이 발생하여 화재나 감전 사고로 이어질 수 있습니다. 단락회로부 단자대는 이를 방지하기 위해 계측기 교체 시 2차 측을 안전하게 단락시키는 역할을 하므로 필수적입니다.
4. 단자대의 접촉 불량을 예방하는 방법이 있나요?
용도와 전선 규격에 맞는 정확한 단자대를 선택하는 것이 가장 중요합니다. 또한 진동이 많은 곳에서는 스프링 클램프 방식을 채택하거나 나사 풀림 방지 처리가 된 고품질 제품을 사용하여 기계적 결속력을 높여야 합니다.
5. 성호제어기기의 산업용 단자대만의 특장점은 무엇인가요?
성호제어기기 제품은 엄격한 산업 표준을 통과한 고품질 절연 소재와 전도율이 우수한 합금을 사용하여 내구성이 검증되었습니다. 또한 고정식, 조립식부터 특수 목적의 시험용 및 단락회로부 단자대까지 현장 맞춤형 풀 라인업을 제공하는 것이 가장 큰 장점입니다.
참고 문헌 및 출처
- 한국전기설비규정(KEC) 제어반 및 배전반 안전 설계 가이드라인
- 국제전기표준회의(IEC) 60947-7-1 저압 개폐기 및 제어기기 - 산업용 단자대 규격
- 성호제어기기(주) 산업용 제어기기 제품 및 기술 매뉴얼
