기술 칼럼제어용 릴레이 종류 완전 해설

MY·LY·MP·IR04 구조와 접점 용량별 선택 기준 및 제어반 최적화 가이드

1. 산업현장의 심장, 제어용 릴레이와 가동 중단의 숨은 비용

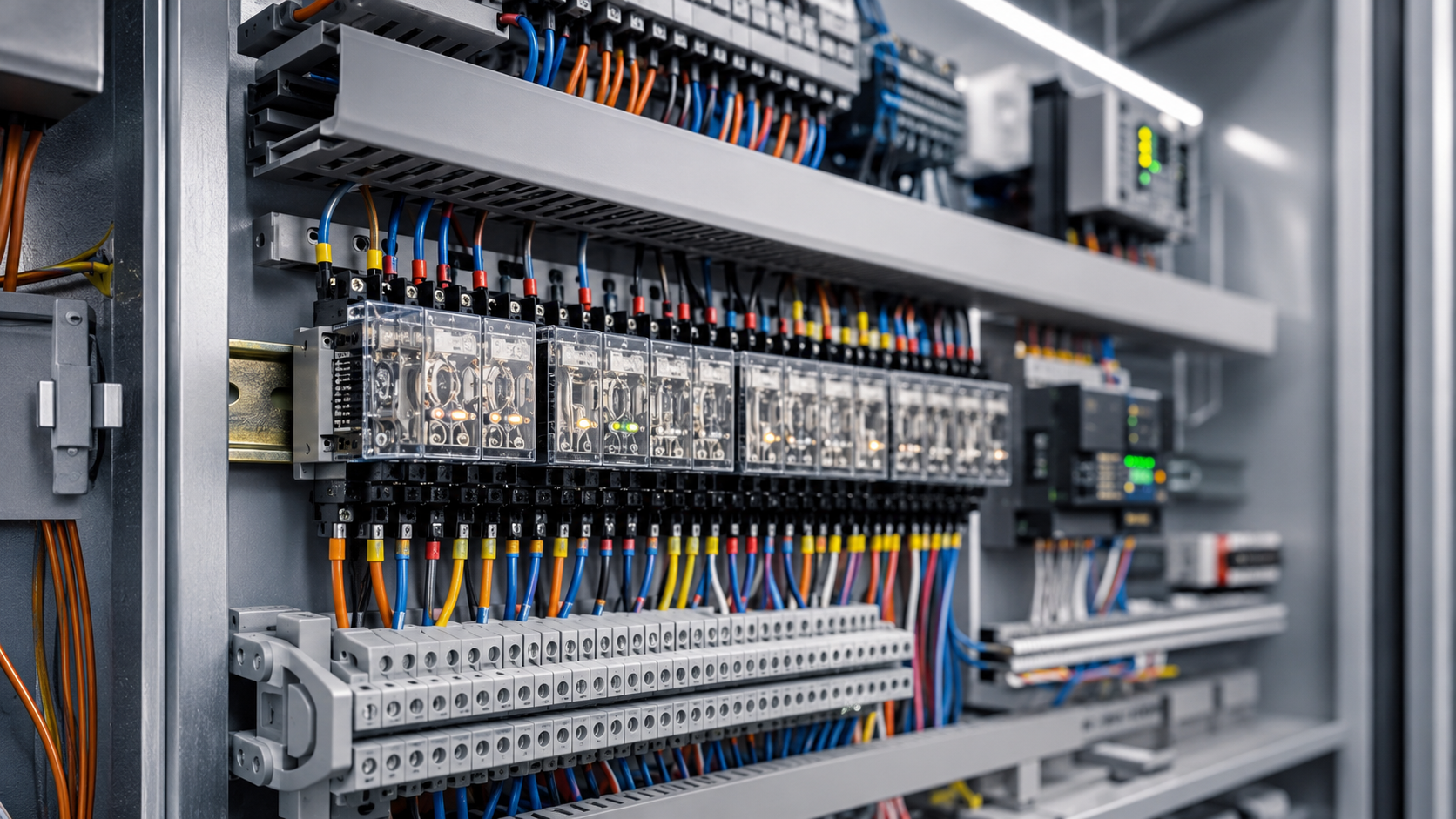

초연결과 지능형 자동화가 주도하는 4차 산업혁명의 시대, 제조 및 산업 현장의 설비들은 그 어느 때보다 복잡하고 정교해졌습니다. 스마트 팩토리 구축과 공정 무인화 트렌드가 가속화되면서, 전체 시스템의 전력과 신호를 통제하는 '제어반(Control Panel)'과 '배전반(Switchgear)'의 중요성은 날로 극대화되고 있습니다.

하지만 이 거대한 자동화 시스템의 신뢰성을 결정짓는 가장 핵심적인 요소가 손톱만한 크기의 제어용 릴레이(Industrial Relay)라는 사실을 간과하는 기업이 적지 않습니다. 글로벌 시장조사기관의 데이터에 따르면, 대규모 제조 설비에서 발생하는 예기치 않은 가동 중단(Unplanned Downtime)은 시간당 평균 수천만 원에서 수억 원에 달하는 천문학적인 재무적 손실을 초래합니다.

이러한 다운타임 원인의 70% 이상은 메인 서버나 핵심 PLC의 결함이 아닌, 기초적인 제어 부품의 오작동, 접점 융착(Welding), 또는 코일 단선에서 기인합니다. 첨단 AI와 PLC가 설비의 '두뇌'라면, 제어용 릴레이는 명령을 물리적인 동작으로 변환하고 전류의 흐름을 통제하는 '심장'이자 '신경망'입니다.

본 인사이트 리포트에서는 제어용 릴레이(Industrial Relay)의 MY,LY,MP,IR04타입별 구조·접점 용량·코일 전압과 제어 회로 적합 기준 해설을 통해, 귀사의 제어반 설계 최적화와 설비 수명 연장을 위한 완벽한 부품 소싱 가이드라인을 제시합니다.

2. 제어용 릴레이의 본질: 논리와 전력의 완벽한 분리

제어용 릴레이는 전기적 신호(전자석의 원리)를 이용하여 기계적인 접점을 개폐함으로써, 다른 회로를 켜거나 끄는 전자기계식 스위칭 소자입니다. 산업 현장에서 릴레이가 필수적인 이유는 크게 세 가지로 요약됩니다.

1. 갈바닉 절연(Galvanic Isolation): 저전압 제어부(예: 24V DC를 출력하는 PLC)와 고전압 출력부(예: 220V AC 모터)를 물리적으로 완벽히 분리하여, 노이즈나 서지(Surge) 역류로부터 고가의 제어 기기를 보호합니다.
2. 신호의 증폭(Signal Amplification): PLC나 마이크로컨트롤러(MCU)에서 출력되는 미세한 전류(수 mA)로, 수십 암페어(A)를 소모하는 대형 부하(히터, 펌프, 밸브)를 구동할 수 있게 해줍니다.
3. 논리 회로 구성(Logic Circuitry): 여러 개의 접점(a접점, b접점, c접점)을 조합하여 인터록(Interlock), 자기 유지(Self-holding) 등의 복잡한 시퀀스 하드웨어 로직을 구성합니다.

성호제어기기(주)는 릴레이가 적용되는 산업별 환경과 부하의 특성에 맞추어 가장 완벽한 퍼포먼스를 낼 수 있도록, 크게 4가지 핵심 라인업을 제공하고 있습니다.

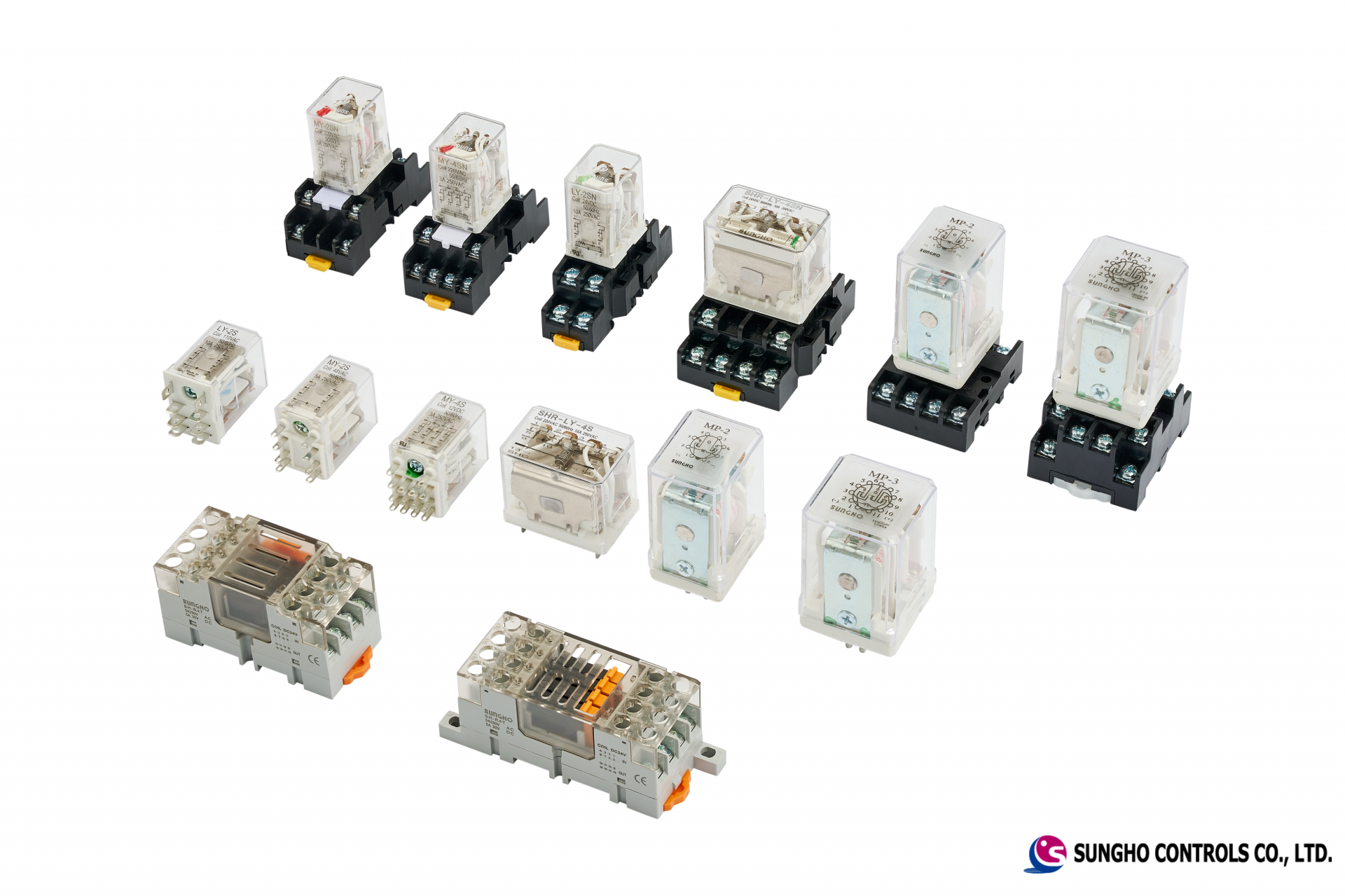

3. 성호제어기기 제어용 릴레이 4대 핵심 라인업 완전 해설

제어반을 설계할 때 가장 빈번하게 발생하는 실수는 부하(Load)의 특성을 고려하지 않고 단일 기종의 릴레이로 전체 회로를 구성하는 것입니다. 제어용 릴레이 종류는 크게 신호 전달용, 전력 제어용, 공간 절약형, 그리고 인터페이스형으로 나뉘며, 각 목적에 맞게 신호전달용 MY 릴레이,파워용 LY 릴레이, 소형파워용MP, 인터페이스 릴레이 IR04를 적재적소에 배치해야 합니다.

3.1. 신호전달의 표준, MY 릴레이

MY 릴레이는 산업용 제어반에서 가장 범용적으로 사용되는 신호 전달용 미니어처 릴레이입니다. 주로 PLC의 출력 신호를 받아 다른 마그네트 스위치(MC)를 구동하거나, 표시등 및 소형 솔레노이드 밸브를 제어하는 '중간 릴레이(Intermediate Relay)' 역할을 수행합니다.

• 구조 및 접점: 2극(2c), 4극(4c) 등 다극 접점 구조를 채택하여 하나의 신호로 여러 회로를 동시에 제어하는 데 특화되어 있습니다. 은(Ag) 합금에 금(Au) 도금을 올린 접점을 채택하여 미세 전류 회로에서도 높은 접촉 신뢰성을 보장합니다.
• 접점 용량: 일반적으로 저항 부하 기준 3A ~ 5A 수준의 전류를 제어하기에 적합합니다.
• 주요 타겟 회로: 시퀀스 제어의 논리 회로 구성, 센서 신호 증폭, 복잡한 알람 체계 및 인터록 회로.

3.2. 압도적 내구성과 안정성, 파워용 LY 릴레이

파워용 LY 릴레이는 이름 그대로 동력(Power) 부하를 직접 제어하기 위해 설계된 대용량 릴레이입니다. 신호 전달을 넘어 실제 기기를 움직이는 강력한 '근육' 역할을 합니다.

• 구조 및 접점: 아크(Arc) 차단 능력이 뛰어난 대형 은합금 접점(Ag-Alloy)을 사용하여 개폐 시 발생하는 스파크를 효과적으로 제어합니다. 접점 간격이 넓고 내전압 특성이 우수합니다.
• 접점 용량: 10A ~ 15A 수준의 고전류 제어가 가능합니다.
• 주요 타겟 회로: 중소형 모터 기동용, 산업용 히터 온도 제어, 대형 컴프레서 및 조명 회로 직접 제어. 서지 전류나 돌입 전류가 강하게 발생하는 유도성 부하에 매우 강합니다.

3.3. 공간과 성능의 타협점, 소형파워용 MP 릴레이

최근 자동화 트렌드는 제어반의 '소형화(Downsizing)'입니다. 소형파워용 MP 릴레이는 공간 절약과 전력 제어라는 두 마리 토끼를 잡기 위해 탄생했습니다.

• 구조 및 접점: MY 릴레이와 유사한 초소형 폼팩터를 유지하면서도,내부의 접점 스프링 구조와 자성체 설계를 최적화하여 물리적 한계를 극복한 제품입니다.
• 접점 용량: 크기는 작지만 10A 이상의 전력을 제어할 수 있어 LY 릴레이를 대체할 수 있는 강력한 성능을 발휘합니다.
• 주요 타겟 회로: 공간 제약이 심한 PCB 기판 내부, 소형 배전함, 빌딩 자동화(IBS)시스템, 협동 로봇 및 AGV(무인 운반차) 내부의 전력 제어부.

3.4. 스마트 팩토리의 연결고리, 인터페이스 릴레이 IR04

디지털 트랜스포메이션과 스마트 팩토리 구축이 표준화되면서, 고밀도 제어반 설계에 필수적인 제품이 바로 인터페이스 릴레이 IR04입니다.

• 구조 및 접점: 두께가 6mm 안팎에 불과한 '울트라 슬림(Ultra-Slim)' 디자인을 자랑합니다. 릴레이 본체와 소켓이 일체형 또는 초박형으로 결합되어 DIN 레일에 수십 개를 밀착 취부해도 공간을 거의 차지하지 않습니다.
• 특장점: PLC의 고밀도 입출력(I/O) 카드와 다이렉트로 매칭되어 배선(Wiring) 공수를 획기적으로 줄여줍니다.내장된 서지 흡수 회로와 동작 표시 LED는 유지보수의 직관성을 극대화합니다.
• 주요 타겟 회로: 첨단 반도체/디스플레이 장비 제어반, PLC/DCS 입출력부, 다채널 신호 분배기.

요약 표: 성호제어기기 릴레이 제품군 비교

4. 제어 회로 적합 기준: 릴레이 접점 설계 핵심 가이드

뛰어난 B2B 기업은 제품을 파는 것에 그치지 않고, 고객이 제품을 완벽하게 사용할 수 있도록 엔지니어링 솔루션을 제공합니다. 릴레이 접점 용량과 코일 전압 선택 시 다음의 3가지 핵심 원칙을 반드시 고려해야 합니다.

• 유도성 부하와 디레이팅(Derating):산업 현장의 모터나 밸브 등 유도성 부하의 유효 전력 P는 역률(cosθ)에 의해 결정됩니다. (P = V × I × cosθ) 역률이 낮을수록 접점 개방 시 강력한 아크가 발생하므로, 유도성 부하 제어 시에는 릴레이 카탈로그상 정격 용량의 30% ~ 50% 수준으로 디레이팅(여유 계수 적용)하여 라인업을 선택해야 합니다.
• 돌입 전류(Inrush Current) 대비: 전원 투입 시 정상 전류의 최대 20배까지 발생하는 돌입 전류는 접점 융착의 주원인입니다. 안전 접점 용량 C는 피크 전류 I_peak와 안전 계수 K_s를 곱해 산출합니다. (C ≥ I_peak × K_s) 당사의 파워용 LY 릴레이와 소형파워용 MP 릴레이는 특수 합금 접점을 채택해 고도의 돌입 전류 환경에서도 가동 신뢰성을 보장합니다.
• 코일 전압(Coil Voltage) 안정성 확보: 거대한 배전반의 장거리 배선으로 인한 전압 강하(Voltage Drop) 환경을 고려해야 합니다. 성호제어기기의 릴레이 제품군은 정격 전압의 80% 수준에서도 안정적으로 접점을 흡인(Pull-in)하여 설비 오작동을 원천 차단합니다.

5. 왜 성호제어기기(주)의 제어용 릴레이 솔루션인가?

성호제어기기(주)는 단순한 부품 공급사를 넘어, 귀사의 제어반과 배전반 시스템의 수명을 연장하는 '신뢰 파트너'입니다. 성호제어기기의 솔루션은 변치 않는 굳건한 내구성을 바탕으로, 어떠한 산업 환경에서도 한 치의 오차 없이 작동하는 완벽한 제어 능력을 보장합니다.

1. 검증된 제조 품질과 제로-결함(Zero-Defect) 철학:수만 번, 수십만 번의 기계적, 전기적 개폐 수명을 보장하기 위해 엄격한 국제 규격(IEC, UL, CE)에 준하는 자체 품질 테스트를 거칩니다. 접점의 텐션과 코일 권선 기술의 마이크로 단위 정밀도는 릴레이의 수명을 결정짓는 성호제어기기만의 핵심 노하우입니다.
2. 풀 라인업(Full-Lineup)을 통한 원스톱 소싱: 초슬림 제어를 위한 IR04부터 든든한 파워 제어를 위한 LY 제품군까지 제어반 설계에 필요한 모든 릴레이 포트폴리오를 갖추고 있습니다. 구매 담당자에게는 공급망 단일화(Vendor Consolidation)를 통한 관리 비용 절감의 혜택을 제공합니다.
3. B2B 맞춤형 기술 지원 및 신속한 납기: 해외 수입품의 고질적인 문제인 긴 리드타임(Lead-time)과 단종 이슈에서 벗어나, 현장 프로젝트 일정에 맞춘 안정적인 국내외 부품 수급망을 확보하고 있습니다. 엔지니어가 부하 특성을 제시하면 최적의 릴레이 타입과 소켓, 보호 회로를 매칭해 드립니다.

6. 결론:작은 부품 하나가 전체 시스템의 가치를 증명합니다

1억 원짜리 정밀 가공 장비나 대규모 공조 시스템(HVAC)의 가동이 멈추는 이유는 거대한 모터 고장 때문인 경우보다, 제어반 구석에 장착된 1만 원짜리 릴레이 하나가 수명을 다했기 때문인 경우가 훨씬 많습니다.

제어용 릴레이는 소모품이 아닙니다. 귀사의 시스템 신뢰성을 담보하는 최후의 방어선이자 가장 기초적인 안전 장치입니다. 신호전달용 MY, 파워용 LY, 소형파워용 MP, 그리고 차세대 인터페이스 릴레이 IR04에 이르기까지, 부하의 특성과 설계 목적에 맞는 올바른 릴레이의 선택은 프로젝트의 성공과 유지보수 비용 절감(TCO)에 직결됩니다.

성호제어기기(주)의 고신뢰성 제어용 릴레이로 귀사의 제어 시스템에 흔들림 없는 완벽함을 더하십시오.
