기술 칼럼전극봉 방식 수위 제어 원리

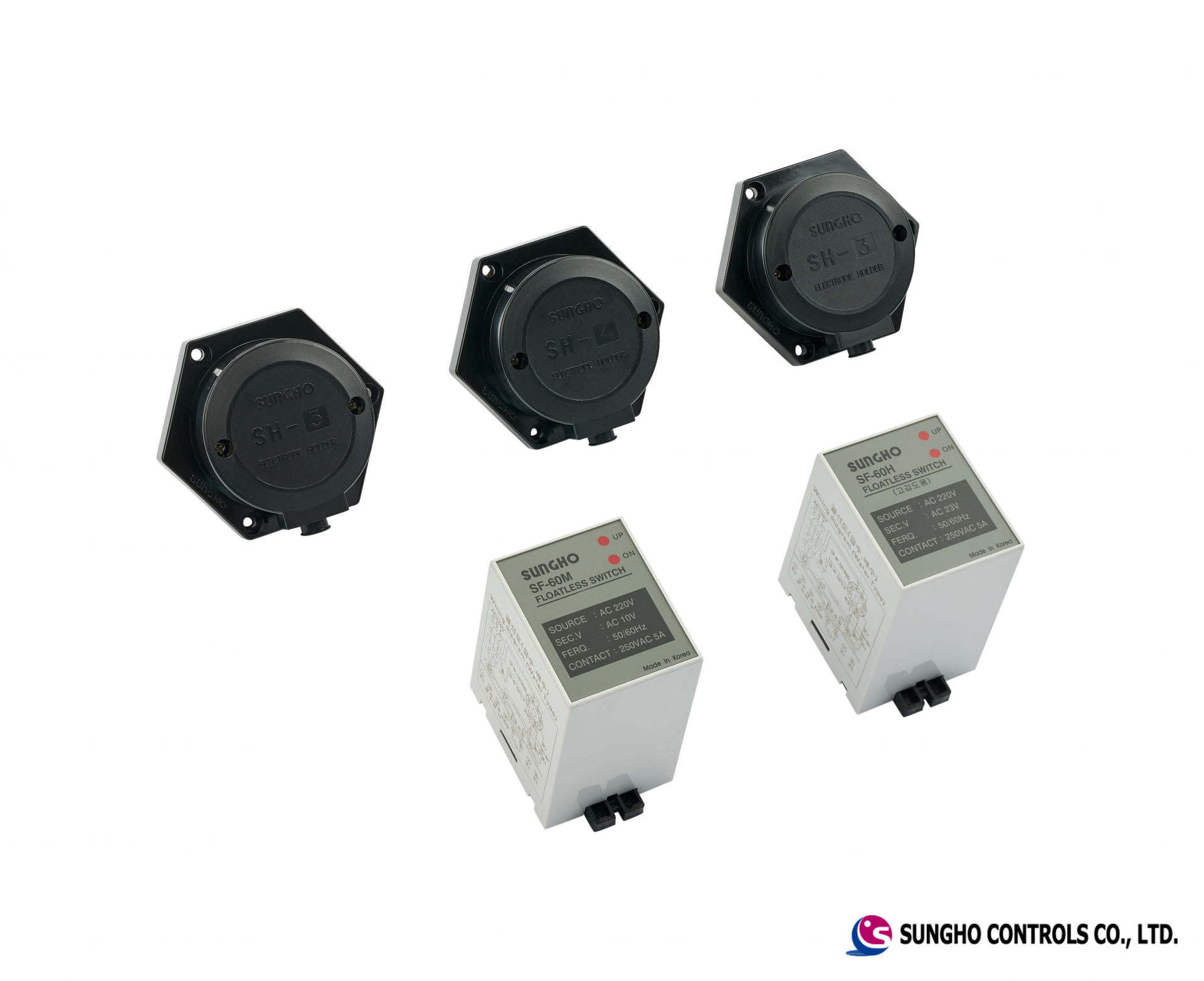

제1장. 산업 자동화의 필수 부품: 플로트리스 스위치란?

산업 현장에서 액체의 수위를 감지하고 제어하는 기기는 필수적입니다. 과거에는 부력의 원리를 이용한 기계식 '플로트 스위치'가 주를 이루었으나, 물리적 움직임에 의존하는 탓에 찌꺼기 걸림, 부표 파손, 파도나 물결에 의한 오작동 등 심각한 유지보수 이슈를 야기했습니다.

이러한 한계를 혁신적으로 극복한 것이 바로 수위조절기입니다. 이름에서 알 수 있듯 '부표가 없는' 방식입니다. 기계적인 접점이나 움직이는 부품 없이, 오직 액체(물 등)가 지니고 있는 전기 전도성만을 활용하여 수위를 검출합니다.

제2장. 전극봉 수위 검출 원리 완전 해설

전극봉 수위 제어 원리의 핵심은 물이 전기를 통한다는 아주 기본적인 자연 법칙에 기반합니다. 하지만 산업용 제어기기로서 완벽하게 작동하기 위해서는 몇 가지 정교한 전기적, 화학적 고려가 필요합니다.

1. 액체의 전기 전도성을 이용한 폐회로 구성

수조 안에 길이가 다른 여러 개의 전극봉을 수직으로 설치합니다. 수위가 상승하여 전극봉 끝에 액체가 닿으면, 액체 자체를 매개체로 하여 전극봉 사이에 미세한 전류가 흐르게 됩니다. 수위조절기 본체는 이 미세한 전류의 흐름(폐회로 형성)을 감지하여 내부의 릴레이를 작동시키고, 이를 통해 펌프를 켜거나 끄는 접점 신호를 출력합니다.

2. 교류 전원의 사용과 전해 방지

수위조절기 해설에 있어 가장 중요한 기술적 포인트 중 하나는 전극봉 간에 직류가 아닌 저전압 교류를 인가한다는 점입니다.

만약 직류를 인가하게 되면 물속에서 '전기 분해' 현상이 발생합니다. 이로 인해 한쪽 전극봉은 산화되어 녹아내리고, 다른 한쪽 전극봉에는 스케일(이물질)이 두껍게 들러붙어 결국 전기가 통하지 않는 절연 상태가 되어버립니다. 플로트리스 스위치는 전극봉 사이에 보통 8V 전후의 낮은 교류 전압을 인가하여 이러한 전기 분해 현상을 원천적으로 차단하고, 전극봉의 수명을 반영구적으로 연장합니다.

3. 고감도와 저감도의 구분

액체의 종류에 따라 고유 저항값(전기가 통하는 정도)이 다릅니다. 일반적인 수돗물이나 지하수는 일반 감도의 수위조절기로 충분히 검출이 가능하지만, 증류수나 순수와 같이 저항값이 매우 높은 액체의 경우 '고감도' 타입의 수위조절기를 사용해야 정상적인 수위 제어 원리가 적용될 수 있습니다.

제3장. 상·하한 수위 제어 회로 구성 방법 해설

배전반 및 제어반 설계 담당자라면 반드시 숙지해야 할 것이 바로 수위조절기의 전극봉 방식 수위 검출 원리와 상·하한 수위 제어 회로 구성 방법 해설입니다. 가장 기본적이고 널리 쓰이는 급수 및 배수 제어를 위한 3극(E1, E2, E3) 제어 회로를 살펴보겠습니다.

1. 전극봉의 역할 부여 (3극 기준)

일반적인 제어에서는 3개의 전극봉을 사용하며, 각 길이를 다르게 절단하여 수조에 설치합니다.

• E1 (상한 수위) : 가장 짧은 전극봉입니다. 물이 가득 찼음을 감지합니다.
• E2 (하한 수위) : 중간 길이의 전극봉입니다. 물이 부족하여 펌프를 가동해야 하는 시점을 감지합니다.
• E3 (공통/접지) : 가장 긴 전극봉입니다. 항상 물에 잠겨 있어야 하며, 수조 바닥 근처까지 닿도록 설치합니다. 회로의 기준점 역할을 합니다.

2. 급수 제어 회로 동작 순서

(예: 수조에 물을 채우는 용도)

1. 수위 저하: 물을 사용하여 수위가 내려가 E2(하한) 전극봉에서 물이 떨어집니다.
2. 펌프 가동: E2와 E3 사이의 전도 현상이 끊어지면, 수위조절기가 이를 인식하고 내부 릴레이를 'b접점'으로 연결하여 급수 펌프를 가동합니다.
3. 수위 상승: 펌프가 가동되어 수위가 상승합니다. 물이 E2에 닿아도 펌프는 멈추지 않고 계속 가동됩니다. (이것이 자기 유지 회로의 핵심입니다.)
4. 펌프 정지: 수위가 계속 상승하여 가장 짧은 E1(상한) 전극봉에 물이 닿는 순간, E1과 E3 사이에 전기가 통하게 됩니다. 수위조절기는 급수를 중단해야 함을 인식하고 릴레이를 떨어뜨려 펌프를 정지시킵니다.

3. 배수 제어 회로 동작 순서

(예: 집수정이나 지하 빗물을 퍼내는 용도)
급수 제어와 반대로 작동합니다. 수위가 상승하여 E1에 물이 닿으면 배수 펌프가 가동되어 물을 퍼내고, 수위가 내려가 E2에서 물이 떨어지면 펌프의 공회전을 막기 위해 가동을 정지합니다. 배전반 설계 시 결선 단자(보통 8핀 소켓)의 결선 위치를 a접점 또는 b접점으로 선택하여 급수/배수 모드를 결정합니다.

제4장. B2B 산업 현장별 플로트리스 스위치 도입 트렌드 및 과제

[데이터 및 트렌드 인사이트]
플랜트 및 산업용 제어 부품 시장에서 '신뢰성'은 곧 '비용 절감'을 의미합니다. 수위조절기 하나의 단가는 전체 설비에 비하면 미미하지만, 이 부품의 고장은 펌프 모터의 소손, 설비 침수로 인한 수천만 원에서 수십억 원 단위의 다운타임 비용을 초래할 수 있습니다.

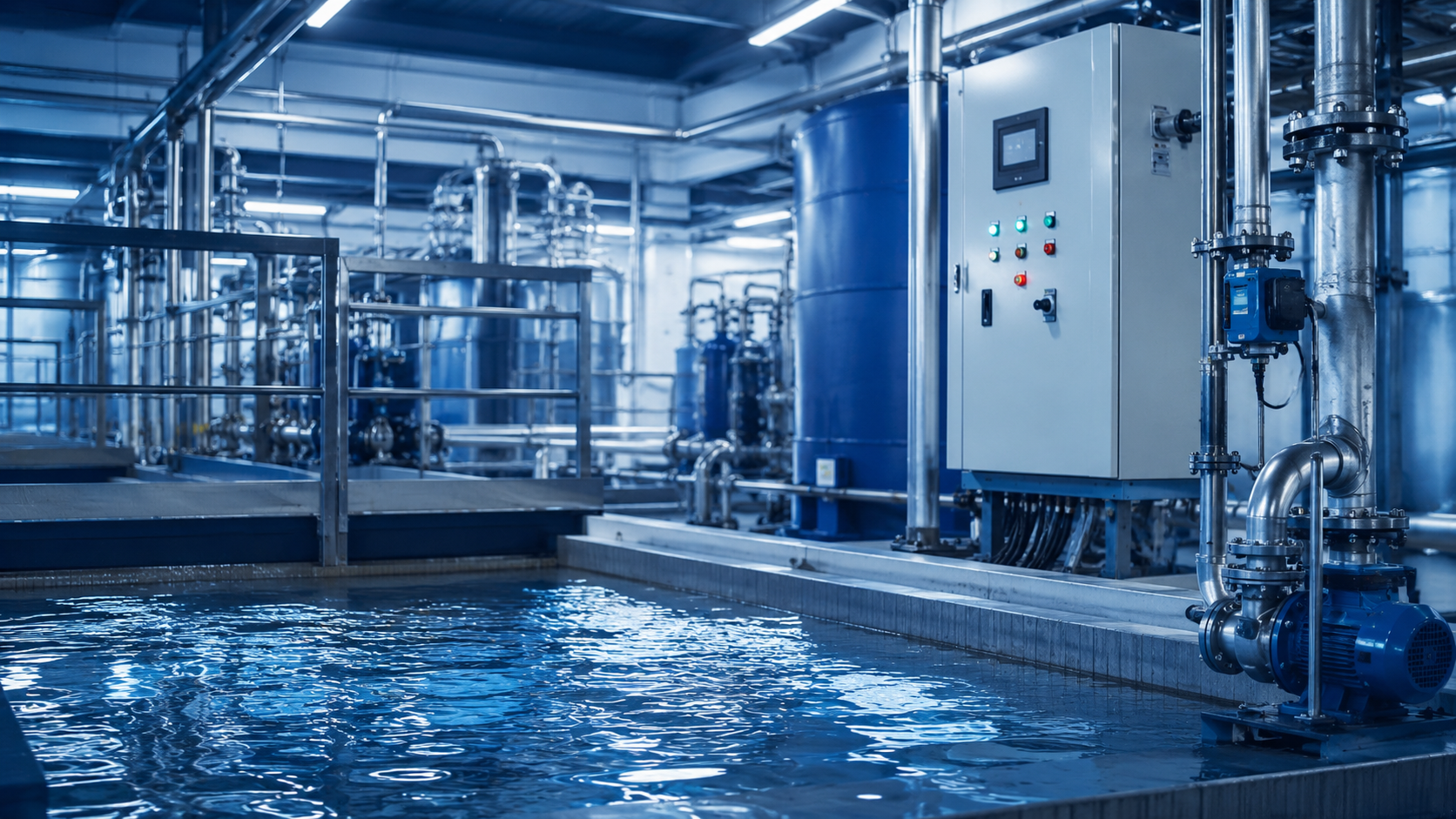

1. 수처리 및 상하수도 설비

거대한 침전조나 정수 설비에서는 화학 물질이 포함된 물을 다루는 경우가 많습니다. 이에 따라 부식에 강한 스테인리스 전극봉과 내구성이 검증된 수위조절기의 결합이 필수적입니다. 최근에는 다채널(5극, 6극 이상) 수위조절기를 통해 경보 구간을 세분화하여 중앙 관제 시스템에 데이터를 전송하는 트렌드가 두드러집니다.

2. 수배전반 및 모터제어반 판넬 제조

배전반 제조사들에게 가장 큰 스트레스는 '현장 설치 후 발생하는 사후관리(A/S)'입니다. 현장 진동, 노이즈, 서지 전압 등으로 인해 저가형 제어기기가 오작동을 일으키는 경우가 많습니다. 따라서 배전반 설계자들은 검증된 노이즈 내성과 안정적인 릴레이 수명을 보장하는 국산 고품질 제어기기를 선호하는 추세입니다.

3. 스마트 빌딩 및 공조 설비

대형 빌딩의 냉각탑이나 소방용 수조에도 플로트리스 스위치가 적용됩니다. 협소한 공간의 판넬 내부에 효율적으로 설치하기 위해 콤팩트한 디자인과 DIN 레일 장착이 가능한 모델에 대한 B2B 수요가 꾸준히 증가하고 있습니다.

제5장. 완벽한 수위 제어를 위한 선택, 왜 성호제어기기(주)인가?

산업용 제어 부품의 생명은 '변함없는 신뢰성'에 있습니다. 수십 년간 대한민국 산업 현장의 심장이라 할 수 있는 수배전반과 제어반에 핵심 부품을 공급해 온 성호제어기기(주)는 플로트리스 스위치를 비롯한 다양한 제어기기 분야에서 독보적인 전문성과 노하우를 축적해 왔습니다.

1. 성호제어기기(주) 수위조절기의 3대 특장점

1. 극한의 환경을 견디는 내구성 및 노이즈 차단 설계:
   성호제어기기의 제품은 산업 현장에서 발생하는 강력한 전자파 노이즈와 서지에 대비한 최적의 회로 설계를 채택하였습니다. 인버터 펌프 주변 등 악조건 속에서도 오작동 없는 정확한 수위 검출 원리를 구현합니다.
2. 엄격한 품질 관리를 통한 불량률 제로화 도전:
   부품 하나가 전체 시스템의 운명을 좌우한다는 신념 아래, 생산되는 모든 수위조절기는 가혹한 환경 테스트와 전기적 수명 테스트를 거칩니다. 이는 곧 유지보수 비용 절감과 납품 업체의 브랜드 가치 상승으로 직결됩니다.
3. 다양한 산업군에 최적화된 라인업 보유:
   일반형부터 고감도, 저감도, 장거리 배선용에 이르기까지 현장의 액체 특성과 설치 환경에 맞춘 세분화된 솔루션을 제공합니다. 배전반, 수처리, 자동화 설비 등 귀사의 어떤 프로젝트에도 완벽하게 부합하는 모델을 제안합니다.

제6장. 맺음말: 수위 제어의 완성은 우수한 제어기기로부터

지금까지 수위조절기의 개념부터 전극봉 방식의 정교한 수위 제어 원리, 그리고 배전반 설계에 필수적인 상·하한 수위 제어 회로 구성 방법까지 상세히 해설해 드렸습니다.

보이지 않는 곳에서 설비의 안전을 24시간 책임지는 수위조절기. 기계적인 고장 요소가 없는 전극봉 방식의 플로트리스 스위치는 현대 산업에서 선택이 아닌 필수입니다. 그리고 그 필수적인 부품을 선택함에 있어, 수많은 산업 현장과 배전반 제조사들이 검증한 성호제어기기(주)의 솔루션은 귀사의 프로젝트 성공을 위한 가장 확실하고 안전한 투자입니다.

귀사의 설비에 도입할 신뢰도 높은 제어 스위치 및 수위조절기를 찾고 계십니까?
성호제어기기(주)의 전문 엔지니어와 상담하시어, 프로젝트 사양에 딱 맞는 최적의 제어 솔루션을 설계해 보시기 바랍니다.
