기술 칼럼제어용 릴레이 소켓의 기초와 주요 종류 (MY vs LY)

1. 서론: 산업 자동화와 배전반의 심장, 제어용 릴레이와 소켓의 중요성

현대의 산업 자동화 설비와 전력 제어 시스템은 고도로 복잡해지고 있으며, 이 거대한 시스템을 안정적으로 구동하는 핵심에는 아주 작은 부품들이 자리 잡고 있습니다. 그중에서도 제어용 릴레이와 이를 전기적, 물리적으로 연결해 주는 릴레이 소켓은 배전반의 '신경망' 역할을 수행합니다.

아무리 뛰어난 메인 컨트롤러가 존재하더라도, 최종적으로 전기적 신호를 물리적 접점으로 변환하고 스위칭하는 릴레이 시스템에 결함이 발생하면 전체 공정의 셧다운으로 이어질 수 있습니다. 특히, 릴레이 본체만큼이나 중요한 것이 바로 '소켓'입니다. 소켓은 릴레이의 유지보수성을 극대화하고, 결선의 안정성을 보장하며, 진동이나 열화 현상으로부터 시스템을 보호하는 1차 방어선입니다.

본 인사이트 리포트에서는 B2B 마케터, 배전반 설계 엔지니어, 그리고 자동화 설비 구축 및 유지보수를 담당하는 실무자들을 위해 제어용 릴레이 소켓 종류 완벽 정리를 제공합니다. 산업 현장에서 가장 표준적으로 사용되는 MY 소켓과 LY 소켓의 기술적 차이, 8핀 및 11핀 소켓의 특징, 그리고 현장 적용 시 필수적으로 검토해야 할 호환성 기준과 릴레이 소켓 올바른 선택 방법을 심도 있게 분석합니다.

2. 제어용 릴레이 소켓의 기초와 작동 원리

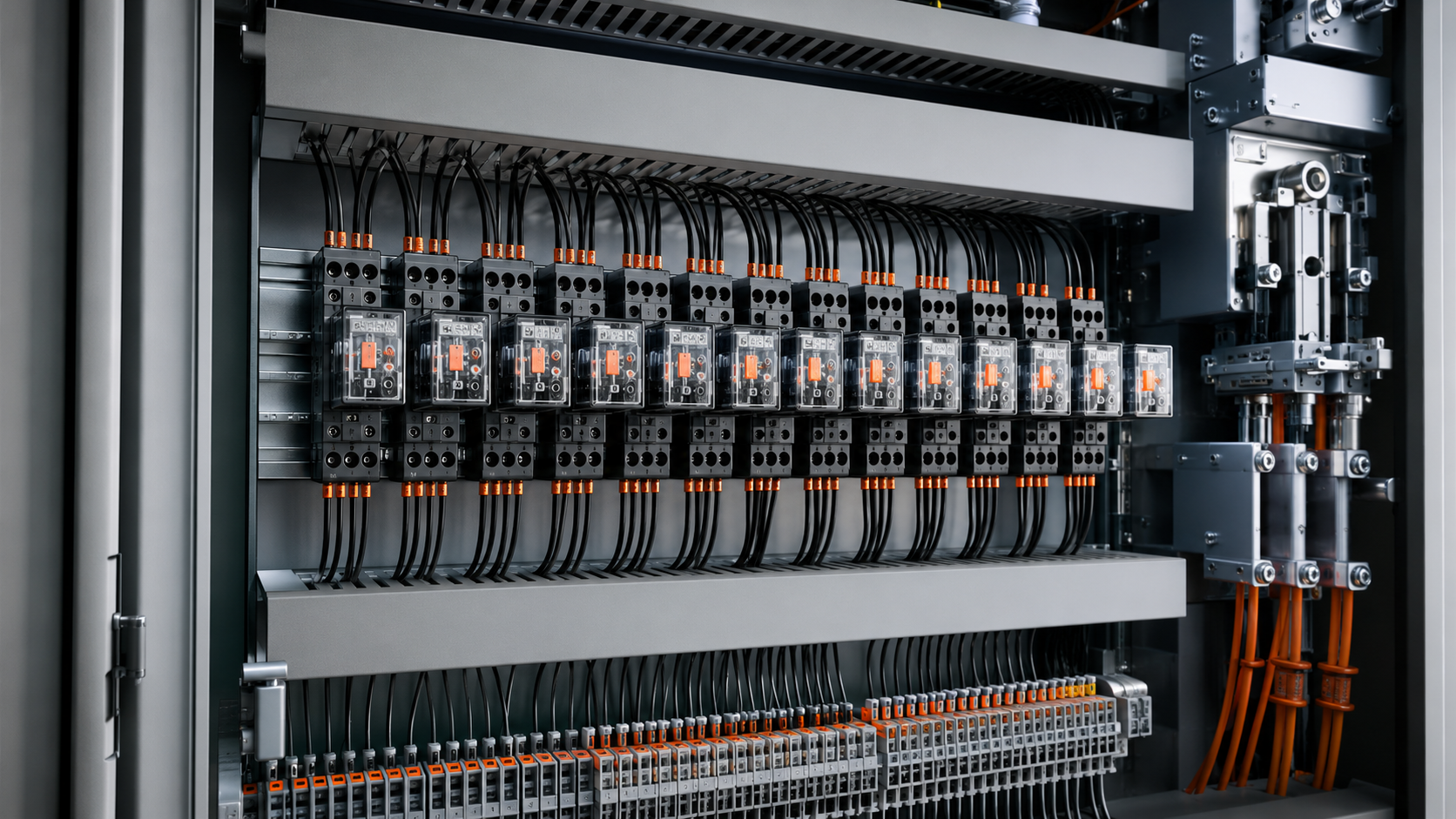

2.1. 릴레이 소켓이란 무엇인가?

제어용 릴레이는 전자석의 원리를 이용하여 적은 전류로 큰 전류를 제어하는 스위칭 소자입니다. 이때 릴레이 본체를 제어반 패널이나 딘(DIN) 레일에 직접 납땜하거나 체결하는 대신, 중간 매개체인 '소켓'을 사용하게 됩니다. 소켓을 사용하는 주요 목적은 다음과 같습니다.

1. 유지보수의 편의성: 릴레이 접점은 소모품입니다. 수명이 다한 릴레이를 교체할 때마다 결선을 풀고 다시 조일 필요 없이, 소켓에서 릴레이 본체만 뽑아내어 즉각적인 교체가 가능합니다.
2. 안정적인 릴레이 결선도 확보: 소켓에는 각 핀 번호가 명확히 각인되어 있어, 복잡한 릴레이 결선도를 실제 물리적 와이어링으로 구현할 때 작업자의 오결선을 방지합니다.
3. 방열 및 절연 성능: 고품질의 소켓은 릴레이 작동 시 발생하는 열을 효과적으로 분산시키고, 인접 접점 간의 절연 내력을 높여 아크 발생 시 화재나 단락을 예방합니다.

2.2. 배전반 릴레이 소켓 핀 배치도

릴레이 소켓을 이해하는 핵심은 핀의 배치와 역할을 파악하는 것입니다. 배전반 릴레이 소켓 핀 배치도는 제조사 및 국제 표준에 따라 규격화되어 있습니다. 일반적으로 릴레이 핀은 다음 세 가지 주요 영역으로 나뉩니다.

1. 코일 단자: 릴레이 내부의 전자석을 작동시키기 위한 전원(조작 전원)이 인가되는 단자입니다.
2. 공통 단자(COM): 입력 전원이 들어오는 주 접점입니다.
3. NO/NC 접점: 코일에 전원이 인가되지 않았을 때 열려있는 접점(NO)과 닫혀있는 접점(NC)입니다.

이러한 접점의 수와 배치 방식에 따라 소켓의 핀 수가 결정되며, 이는 곧 제어할 수 있는 회로의 수를 의미합니다.

3. 대표적인 릴레이 소켓 종류: MY 소켓과 LY 소켓 분석

제어용 릴레이 시장에서 가장 대중적으로 사용되는 두 가지 폼팩터는 MY 시리즈와 LY 시리즈입니다. 이 두 규격은 크기, 허용 전류, 사용 목적에서 명확한 차이를 보입니다.

3.1. MY 릴레이 소켓

MY 시리즈는 소형화에 초점을 맞춘 범용 제어 릴레이입니다. 배전반 내 공간이 협소하거나, 다수의 릴레이를 고밀도로 장착해야 하는 제어 회로에 주로 사용됩니다.

1. 크기: 매우 콤팩트하여 제어반의 공간 효율성을 극대화합니다.
2. 접점 용량: 일반적으로 3A에서 5A 수준의 저전류 제어에 적합합니다.
3. 주요 용도: 제어반 출력 신호의 확장, 센서 신호 전달, 소형 솔레노이드 밸브 구동, 경보 회로 등 논리 제어 회로의 중간 매개체입니다.
4. 소켓 규격: 주로 8핀(2극)과 14핀(4극) 구조로 나뉩니다.

3.2. LY 릴레이 소켓

LY 시리즈는 MY보다 한 체급 큰 일반 파워 릴레이입니다. 더 넓은 접점 간격과 튼튼한 구조를 가져 상대적으로 높은 전류를 스위칭할 때 사용됩니다.

1. 크기: MY에 비해 부피가 크고, 핀 자체의 두께와 넓이도 큽니다.
2. 접점 용량: 일반적으로 10A에서 15A 수준의 중대형 전류 제어에 사용됩니다.
3. 주요 용도: 소형 모터 직기동, 대형 마그네틱 접촉기 조작 전원 인가, 히터 부하 제어 등 실질적인 동력을 제어하는 회로입니다.
4. 소켓 규격: 주로 8핀(2극)과 11핀(3극) 구조를 채택합니다.

3.3. 비교 분석표: MY 소켓과 LY 소켓

4. 핀 수에 따른 분류 및 호환성 분석: 8핀, 11핀, 14핀

릴레이 소켓을 선정할 때 핀 수는 회로 설계의 뼈대가 됩니다. 8핀과 11핀 소켓은 그 활용도가 가장 높은 규격입니다.

4.1. 8핀 소켓

가장 기본적이고 널리 쓰이는 형태입니다.

1. 구조: 코일 단자 2개 및 공통 단자와 개폐 접점 세트가 2개(총 6개)로 합계 8핀입니다.
2. 특징: 이를 2극이라고 부릅니다. 2개의 독립된 회로를 동시에 제어할 수 있습니다.
3. MY와 LY의 차이: MY 8핀 소켓과 LY 8핀 소켓은 핀의 배열 간격과 핀의 굵기가 다릅니다. 따라서 같은 8핀이라도 MY 릴레이를 LY 소켓에 꽂거나 그 반대로 사용하는 것은 물리적으로 불가능합니다.

4.2. 11핀 소켓

주로 LY 릴레이 또는 타이머 소자에 많이 사용되는 규격입니다.

1. 구조: 코일 단자 2개 및 접점 세트가 3개(총 9개)로 합계 11핀입니다.
2. 특징: 3극 제어가 가능하여, 3상 동력 회로의 보조 제어나 보다 복잡한 인터록 회로를 구성할 때 유리합니다.

5. 호환성 기준 및 엔지니어링 체크리스트

배전반을 설계하거나 노후 설비를 개보수할 때 가장 많이 겪는 혼란 중 하나가 호환성 기준입니다. 릴레이와 소켓의 혼용 시 다음 기준을 반드시 확인해야 합니다.

5.1. 물리적 호환성

앞서 언급했듯, MY와 LY는 핀의 굵기와 배열이 완전히 다릅니다. 따라서 동일한 제조사의 제품이더라도 MY 릴레이는 반드시 MY 전용 소켓에, LY 릴레이는 LY 전용 소켓에 결합해야 합니다. 만약 현장에서 긴급한 고장이 발생했을 때, 예비품으로 LY 릴레이만 있고 기존 배전반에는 MY 소켓이 달려있다면 즉시 교체가 불가능합니다. 이를 방지하기 위해 B2B 구매 담당자는 설비 내 릴레이 규격을 파악하여 맞춤형 예비품을 각각 적정 재고로 확보해야 합니다.

5.2. 제조사 간 호환성

릴레이와 소켓은 국제 표준을 따르기 때문에, 타사의 릴레이를 소켓에 꽂아도 물리적으로 결합되며 작동하는 경우가 많습니다. 하지만, 전문가들은 이종 제조사 간의 혼용을 권장하지 않습니다.

1. 미세한 공차: 핀의 길이, 두께에 미세한 공차가 존재하여 장기간 진동이 발생하는 환경에서는 접촉 불량을 유발할 수 있습니다.
2. 발열 위험: 완벽히 밀착되지 않은 접점은 저항을 증가시켜 국부적인 발열과 스파크를 일으키며, 이는 소켓의 플라스틱 하우징을 녹이는 원인이 됩니다.

따라서 최상의 성능과 안전성을 보장하기 위해서는 릴레이 본체와 소켓을 동일한 제조사의 세트 품목으로 구성하는 것이 필수적입니다.

6. 배전반 릴레이 소켓 올바른 선택 방법

프로젝트에 적합한 릴레이 소켓을 선정하는 것은 단순한 구매가 아닌, 설비의 수명을 결정짓는 엔지니어링의 연장선입니다. 다음은 성공적인 시스템 구축을 위한 릴레이 소켓 올바른 선택 방법입니다.

6.1. 부하의 특성 파악

가장 먼저 제어할 대상의 전류 용량과 성질을 파악해야 합니다.

1. 저항성 부하 (히터, 백열등 등): 표기된 정격 전류 내에서 사용 가능하며 소형 릴레이 적용이 가능합니다.
2. 유도성 부하 (모터, 솔레노이드 등): 초기 기동 시 정격 전류의 다수에 달하는 돌입 전류가 발생합니다. 이 경우 접점 용량이 넉넉한 LY 릴레이 및 소켓을 선택해야 접점 융착을 방지할 수 있습니다.

6.2. 결선 방식 고려

현장 작업자의 숙련도와 작업 시간에 따라 소켓의 결선 타입을 선택합니다.

1. 나사 단자식: 가장 전통적이고 신뢰성 높은 방식입니다. 압착 단자를 사용하여 강력하게 체결하며 진동이 심한 환경에 유리합니다.
2. 푸시인(Push-In) 단자식: 최근 배전반 트렌드로, 나사를 조일 필요 없이 전선을 밀어 넣기만 하면 체결되는 방식입니다. 작업 시간을 획기적으로 단축할 수 있어 대량의 릴레이가 들어가는 시스템에 적합합니다.

6.3. 유지보수 및 부가 기능 유무

1. 릴리스 레버 및 클립: 진동에 의해 릴레이가 소켓에서 이탈하는 것을 막아주는 홀딩 클립이 포함되어 있는지 확인해야 합니다. 고급형 소켓은 분리가 쉬운 기능을 제공합니다.
2. 표시등 모듈: 소켓 자체나 릴레이 내부에 작동 상태를 보여주는 램프가 있으면, 고장 발생 시 신호가 정상적으로 인가되고 있는지 즉각적으로 육안 확인이 가능해 문제 해결 시간이 단축됩니다.

7. 성호제어기기(주): 신뢰할 수 있는 제어 시스템의 시작과 끝

수많은 접점이 초당 수십 번씩 개폐되는 가혹한 산업 현장에서, 제어용 릴레이와 소켓의 품질은 타협할 수 없는 영역입니다. 단 한 번의 접촉 불량이 막대한 생산 손실을 야기할 수 있기 때문입니다. 성호제어기기(주)는 오랜 기간 축적된 기술력과 현장의 데이터를 바탕으로, 어떤 환경에서도 흔들림 없이 작동하는 최적의 제어기기 솔루션을 제공합니다.

1. 엄격한 품질 관리: 성호제어기기의 릴레이 소켓 라인업은 정밀한 핀 공차 관리와 내열성이 우수한 난연성 소재를 사용하여, 고전류 및 장시간 연속 사용 환경에서도 발열과 변형을 원천 차단합니다.
2. 폭넓은 제품 라인업: 고밀도 제어반을 위한 소형 규격 소켓부터, 튼튼한 내구성을 요하는 대형 규격 8핀, 11핀 소켓까지 현장의 니즈에 맞춘 풀 라인업을 구축하고 있습니다.
3. 안정적인 공급망과 기술 지원: B2B 고객의 프로젝트 일정에 맞춘 안정적인 납기는 물론, 고객사의 배전반 설계 단계부터 최적의 제품 선정 컨설팅을 제공하는 파트너십을 지향합니다.

8. 결론

제어용 릴레이 소켓은 작지만 배전반의 신뢰도를 결정짓는 가장 중요한 인프라입니다. 소형 규격은 공간 효율성과 소신호 제어에, 대형 규격은 내구성과 중전류 스위칭에 특화되어 있다는 점을 명확히 인지하고, 요구되는 핀 수(8핀, 11핀 등)와 부하 특성에 맞춰 올바르게 선정하는 것이 설계의 기본입니다.

설비의 다운타임을 최소화하고 배전반의 가치를 높이고 싶으시다면 검증된 제품을 선택하는 것이 정답입니다. 귀사의 차기 프로젝트, 혹은 노후 설비 개보수를 계획 중이시라면 안전과 혁신을 제어하는 기준, 성호제어기기(주)와 함께 하십시오.

성호제어기기(주)의 다양한 릴레이 소켓 라인업 및 기술 자료가 필요하신가요? B2B 전문가를 위한 상세 카탈로그 확인 및 제품 도입 문의는 아래 공식 웹사이트를 통해 진행하실 수 있습니다.

공식 홈페이지 방문 및 문의하기: https://controlswitch.co.kr/
