기술 칼럼자동제어 필수 부품, 리미트 스위치란? 접점 구성과 기본 원리 알아보기

리미트 스위치란? 작동 원리와 주요 접점 구조 완벽 해설

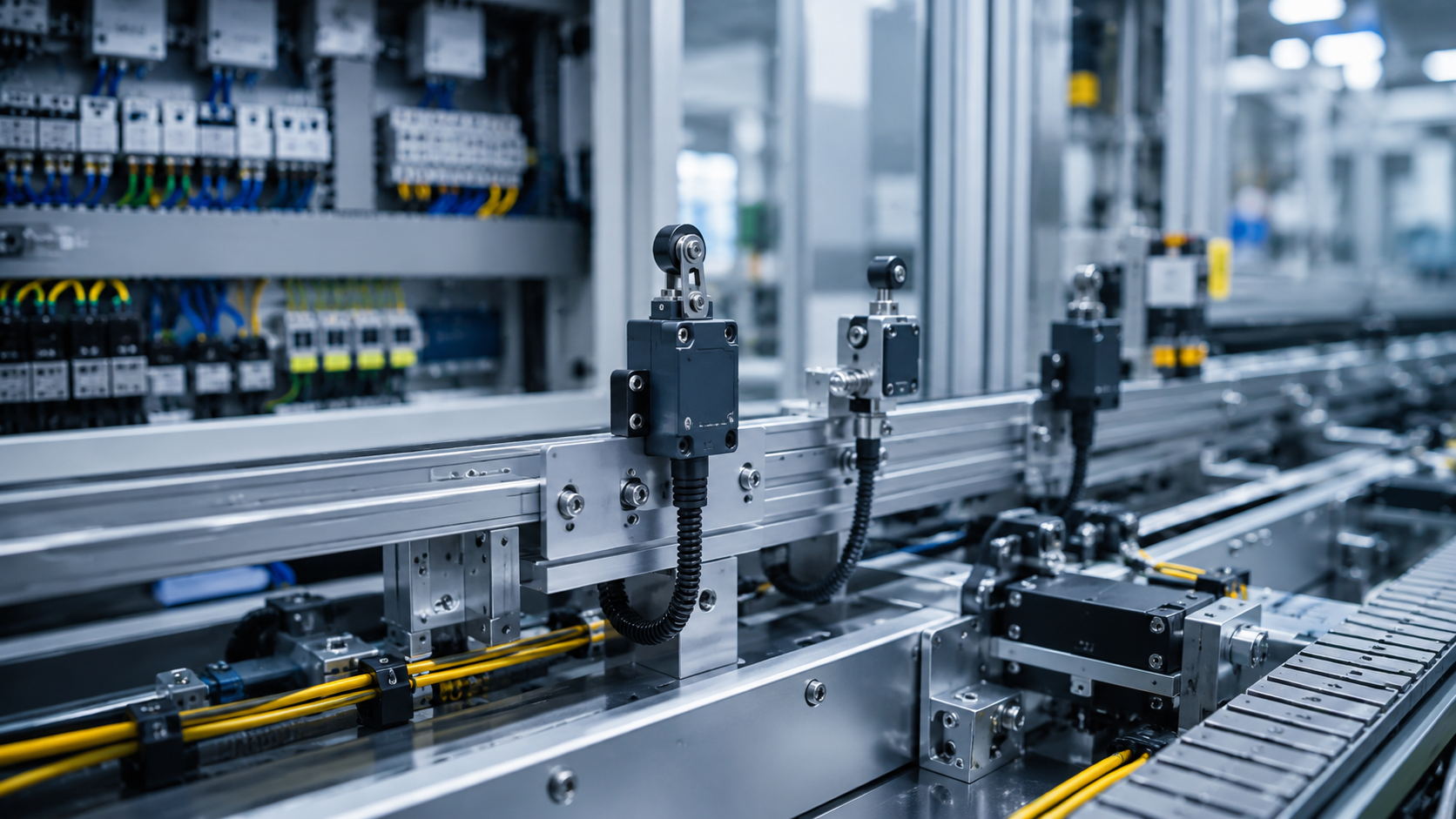

스마트 팩토리와 자동화 공정의 고도화에도 불구하고, 산업 현장의 가장 최전선에서 물리적 안전과 정밀한 제어를 담당하는 핵심 부품은 여전히 '물리적 센서'입니다. 특히 배전반, 공작기계, 중장비 및 이송 설비의 설계에 있어 기계적 한계점 검출 센서의 역할은 절대적입니다.

본 칼럼에서는 B2B 마케터, 설비 설계 엔지니어, 그리고 제어반 제작 실무자를 위해 산업용 제어기기의 필수 요소인 리미트 스위치 해설을 제공합니다.

1. 리미트 스위치의 정의와 산업적 가치

리미트 스위치는 기계나 장치의 특정 위치를 물리적으로 감지하고, 이를 전기적 신호로 변환하여 제어 동작을 수행하는 스위치입니다. 광학식 센서나 근접 센서와 달리, 물리적 접촉을 통해 작동하기 때문에 오작동 확률이 극히 낮으며, 전기적 노이즈(EMI/EMC)가 심한 가혹한 환경에서도 100%에 가까운 신뢰성을 보장합니다.

Industry Insight:

최신 자동화 트렌드에서도 리미트 스위치는 안전 회로 구성의 '최종 방어선'으로 기능합니다. 장비가 오작동하여 지정된 이송 범위를 이탈하려 할 때, 물리적 접촉으로 즉각적인 전원 차단 신호를 보내는 것은 리미트 스위치만이 완벽히 수행할 수 있는 영역입니다.

2. 리미트 스위치 작동 원리: 물리적 접촉에서 전기적 제어로

리미트 스위치는 크게 조작부, 동작 기구부, 스위치부 세 가지로 구성됩니다.

리미트 스위치가 기계의 특정 위치를 감지하고 제어 동작을 수행하는 기본 원리를 설명하면 다음과 같습니다.

1. 물리적 감지: 이동하는 기계 장치(도그, 캠 등)가 리미트 스위치의 조작부(레버, 롤러 등)에 물리적으로 접촉합니다.
2. 힘의 전달: 조작부에 가해진 물리적 힘이 내부의 플런저와 스프링 기구로 전달됩니다.
3. 전기적 전환: 설정된 임계점(한계점)을 넘어서는 순간, 스냅 액션 기구가 작동하여 내부 접점을 순간적으로 개폐(ON/OFF)합니다.
4. 제어 수행: 변경된 접점 상태가 전기 신호로 PLC나 릴레이에 전달되어 기계의 이동을 멈추거나 방향을 전환합니다.

3. 접점 구조 완벽 해설: '2회로 쌍단 스위치'의 기술적 우위

리미트 스위치의 내구성과 신뢰성을 결정짓는 핵심은 내부 스위치부의 접점 구조입니다. 산업용으로 가장 널리 쓰이는 표준 구조가 바로 2회로 쌍단 스위치입니다.

단일 접점 vs 쌍단 접점

일반적인 스위치는 한 곳에서만 회로가 분리되는 단일 접점 방식을 사용합니다. 하지만 고전압/고전류를 직접 제어하거나 높은 빈도로 개폐가 일어나는 산업 환경에서는 접점이 떨어질 때 발생하는 아크(불꽃 방전)가 스위치 수명을 급격히 단축시킵니다.

2회로 쌍단 스위치는 하나의 가동 접점이 두 개의 고정 접점과 동시에 붙거나 떨어지는 구조입니다. 회로가 개방될 때 두 곳에서 동시에 갭이 형성되므로 아크를 효과적으로 분산 및 소멸시킬 수 있습니다.

접점이 떨어질 때 발생하는 불꽃이 부품에 가하는 데미지는 불꽃이 얼마나 오래 지속되는지에 따라 결정됩니다. 2회로 쌍단 스위치 구조는 스위치가 작동하는 동일한 기계적 움직임 내에서도 차단 거리를 순간적으로 두 배로 늘려줍니다. 이렇게 접점 간격이 순식간에 확장되면 불꽃이 더 이상 이어지지 못하고 즉시 소멸하게 됩니다.

이러한 원리는 접점이 고열에 의해 녹아 달라붙는 용착 현상을 원천적으로 방지하며, 스위치의 기계적·전기적 수명을 비약적으로 향상시키는 결과로 이어집니다. 보통 1개의 상시 열림(NO) 접점과 1개의 상시 닫힘(NC) 접점으로 구성되어 2회로를 독립적으로 안전하게 제어할 수 있습니다.

4. 산업 현장 맞춤형 리미트 스위치 종류

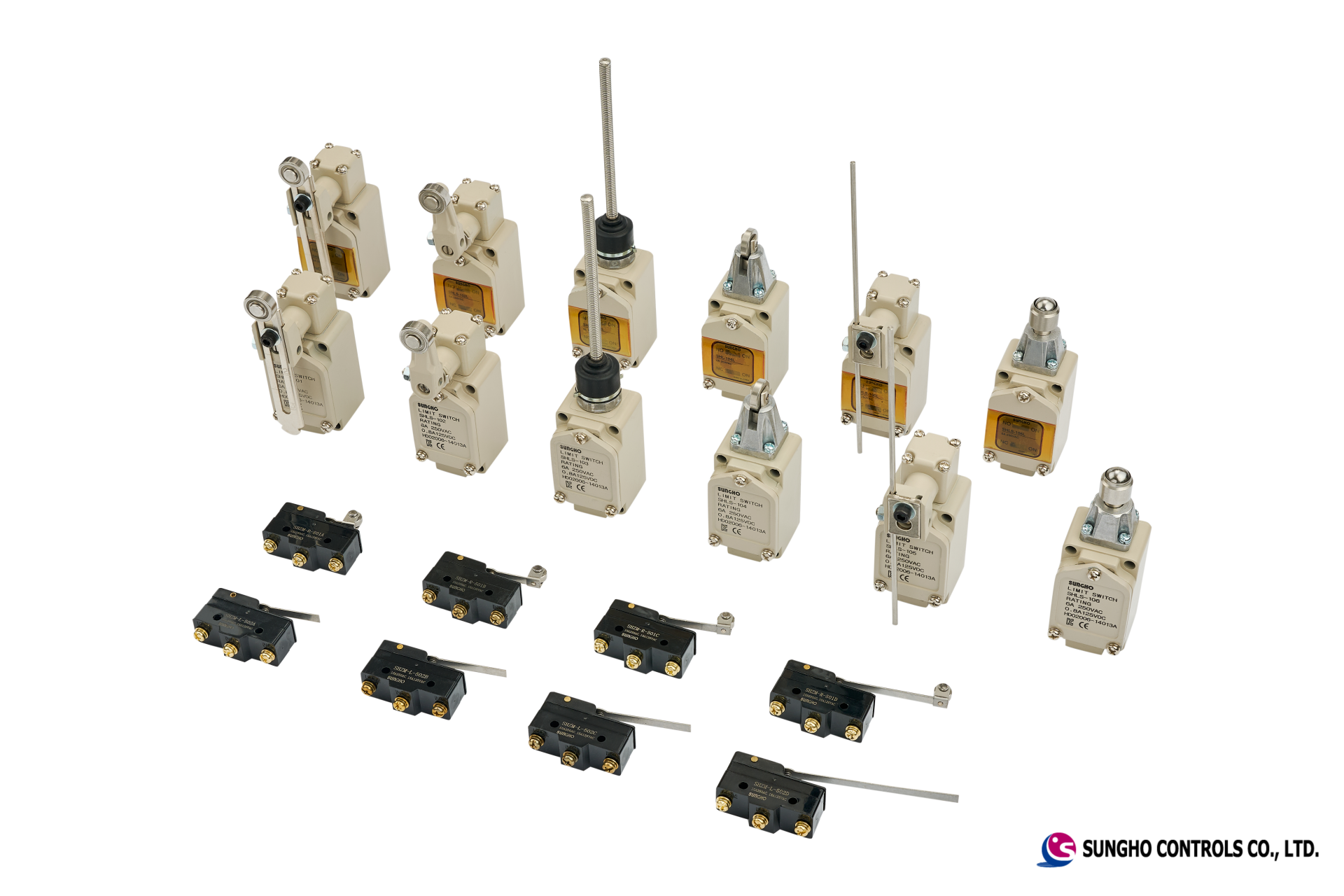

설비의 형태와 피검출 물체의 특성에 따라 적합한 리미트 스위치 종류를 선택하는 것이 설계의 핵심입니다.

5. B2B 의사결정자를 위한 도입 포인트: 성호제어기기의 솔루션

배전반 및 설비 제작 업체가 리미트 스위치를 대량 도입할 때 고려해야 할 요소는 '가혹 환경에서의 내구성'과 '유지보수의 편의성'입니다. 대한민국 산업용 제어기기 전문 기업 성호제어기기(주)의 SHLS 시리즈는 이러한 B2B 현장의 니즈를 완벽히 충족합니다.

• 뛰어난 재질과 내열성: 성호제어기기의 리미트 스위치는 일반 플라스틱이 아닌, 열과 충격에 강한 폴리카보네이트 수지로 제작되었습니다. 뛰어난 기계적 강도를 자랑하며, 내유성이 우수해 절삭유가 튀는 공작 기계 주변에서도 안심하고 사용할 수 있습니다.
• IP67 등급의 보호 구조: 미세한 분진은 물론, 일시적인 침수 상황에서도 내부 회로를 완벽하게 보호하는 방진/방수 IP67 설계를 적용했습니다.
• 램프 부착형 커버 (용접 슬래그 보호): 특히 용접 공정이 포함된 자동화 라인에서는 비산되는 슬래그로 인한 센서 고장이 빈번합니다. 성호제어기기의 램프 부착형 제품은 내열성 특수 수지를 적용하여 고온의 금속 입자로부터 스위치를 안전하게 보호함과 동시에, 시각적인 동작 상태를 즉각 확인할 수 있게 해 줍니다.
• 설정 위치 표시 장치: 가변 레버형의 경우, 레버의 과동작을 방지하고 기계적 수명을 극대화하기 위해 '설정 위치 표시 장치'를 부착하였습니다. 이는 현장 작업자의 직관적인 세팅을 돕고 유지보수 시간을 단축합니다.

6. 결론: 신뢰할 수 있는 제어의 시작

리미트 스위치는 작고 단순해 보이지만, 수천만 원에서 수십억 원에 달하는 산업 설비의 안전을 담보하는 가장 중요한 부품입니다. 기계적 한계점 검출 센서로서의 기본기에 충실하면서도, 2회로 쌍단 스위치 구조로 전기적 안정성까지 확보한 고품질의 리미트 스위치를 선택하는 것이 성공적인 자동화 설계의 첫걸음입니다.

설비의 가치를 높이는 안정적인 부품 도입이 필요하십니까? 우수한 내구성, 완벽한 IP67 방수/방진, 그리고 다양한 적용 환경에 맞춘 폭넓은 라인업을 갖춘 성호제어기기(주)와 함께 귀사의 프로젝트 신뢰성을 한 차원 끌어올리시길 바랍니다.
