기술 칼럼조립식 단자대 선택 기준: DIN Rail 설치, 극수 확장, 제어반 공간 절약 가이드

[인사이트 리포트] 공간 효율과 유연성을 극대화하는 '조립식 단자대' 활용법

1. 서론: 스마트 제조 시대, 제어 패널의 공간 혁신이 곧 경쟁력이다

2026년 현재, 글로벌 산업 자동화 및 스마트 팩토리 시장은 '초연결'과 '초소형화'라는 두 가지 거대한 패러다임에 직면해 있습니다. 수많은 센서와 액추에이터, 사물인터넷(IoT) 디바이스가 공장 내부에 촘촘히 연결되면서, 이를 통제하고 전력을 분배하는 자동제어기기 및 제어반의 역할은 그 어느 때보다 중요해졌습니다.

그러나 설비의 기능이 고도화될수록 제어반 내부로 인입되는 배선의 수는 기하급수적으로 증가합니다. 제한된 제어 패널 공간 내에서 복잡한 배선을 안전하고 직관적으로 관리해야 하는 과제는 공작기계 설계자와 제어반 조립자들에게 매번 새로운 도전이 되고 있습니다. 기존의 고정형 단자대 시스템은 이러한 변화의 속도를 따라가기에는 공간적 낭비가 심하고, 설계 변경 시 유연한 대처가 불가능하다는 치명적인 단점을 노출하고 있습니다.

이러한 산업 현장의 불편함을 해결하는 핵심 부품이 바로 '조립식 단자대'입니다. 본 리포트에서는 권위 있는 데이터와 현장 사례를 바탕으로 산업용 단자대의 진화 과정을 살펴보고, 조립식 단자대가 어떻게 제어반 및 배전반의 공간 효율과 설계 유연성을 극대화하는지, 그리고 기업의 총소유비용을 어떻게 절감할 수 있는지에 대한 심층적인 인사이트를 제공하고자 합니다.

2. 산업 현장의 배선 패러다임 변화와 고정형 단자대의 한계

2.1. 데이터로 보는 제어반 공간의 밀집도 증가

최근 한 산업 자동화 연구 기관의 조사에 따르면, 지난 10년간 동일한 면적의 제어반 내부에 실장되는 부품의 수는 평균 2.5배 증가했습니다. 이는 프로그래머블 로직 컨트롤러(PLC)의 다접점화, 인버터 및 서보 모터의 보급 확대 등으로 인해 연결해야 할 입출력 포인트가 급증했기 때문입니다.

제어반 내부의 공간 부족은 단순히 '좁다'는 물리적 불편함을 넘어, 다음과 같은 연쇄적인 문제를 야기합니다.

• 발열 문제 심화: 부품 간의 이격 거리가 좁아지며 제어반 내부의 열 순환이 저해됩니다. 이는 자동제어기기의 오작동 및 수명 단축의 주요 원인이 됩니다.
• 유지보수 시간 지연: 얽히고설킨 배선은 장애 발생 시 직관적인 회로 추적을 방해하여 라인 가동 중단 시간을 길어지게 만듭니다.
• 패널 원가 상승: 공간 부족을 해결하기 위해 더 큰 규격의 외함을 채택할 경우, 자재비 및 운송비 등 전반적인 패널 제작 원가가 상승합니다.

2.2. 기존 일체형 단자대의 기술적 한계

과거 배전반 단자대 및 제어반 단자대로 널리 쓰였던 일체형 단자대는 정해진 극수(예: 4극, 6극, 10극 등)로만 사출되어 생산되었습니다. 이는 다음과 같은 치명적인 단점을 가집니다.

1. 불필요한 공간 낭비: 7개의 접점이 필요한 설계에서 10극 단자대를 사용할 경우, 3개의 빈 극수가 그대로 공간을 차지하게 됩니다.
2. 설계 변경 대응력 부족: 장비 출하 직전이나 현장 설치 단계에서 추가적인 센서 결선이 필요할 경우, 단자대 전체를 교체하거나 무리하게 덧붙여야 하는 상황이 발생합니다.
3. 재고 관리의 복잡성: 극수별로 각각 다른 모델 번호를 가진 단자대를 재고로 보유해야 하므로, 구매 부서 및 자재 관리 부서의 부담이 가중됩니다.

3. 공간 효율과 유연성을 극대화하는 '조립식 단자대'의 핵심 특장점

조립식 단자대는 레고 블록처럼 사용자가 원하는 개수만큼 단자를 결합하여 사용할 수 있는 모듈형 결선 시스템입니다. 이는 단순한 부품의 교체를 넘어, 공작기계 설계자 및 제어반 조립자에게 전혀 다른 차원의 설계 방법론을 제시합니다.

3.1. 무한한 확장성: 조립식 터미널 블록 극수 확장

가장 큰 장점은 현장의 요구에 따라 즉각적으로 대응할 수 있는 유연한 확장성입니다. 조립식 터미널 블록 극수 확장 기능은 하나의 기본 유닛에 필요한 만큼의 접점 블록을 끼워 맞추는 방식으로 구현됩니다.

"설계 단계에서 미처 예측하지 못한 추가 결선 수요가 발생했을 때, 조립식 단자대는 단 1개의 모듈만 추가로 결합함으로써 문제를 해결합니다. 이는 설계 수정에 소요되는 엔지니어링 시간을 혁신적으로 단축시킵니다."

• 정밀한 맞춤 설계: 13극, 27극 등 일체형 단자대에서는 불가능했던 비표준 극수의 단자대 구성이 가능합니다.
• 단계별 증설 용이성: 공장의 생산 라인을 확장하거나 스마트 팩토리 고도화 2차 사업 등을 진행할 때, 기존 제어반의 단자대를 철거하지 않고 여유 공간에 모듈을 추가로 조립하는 것만으로 업그레이드가 완료됩니다.

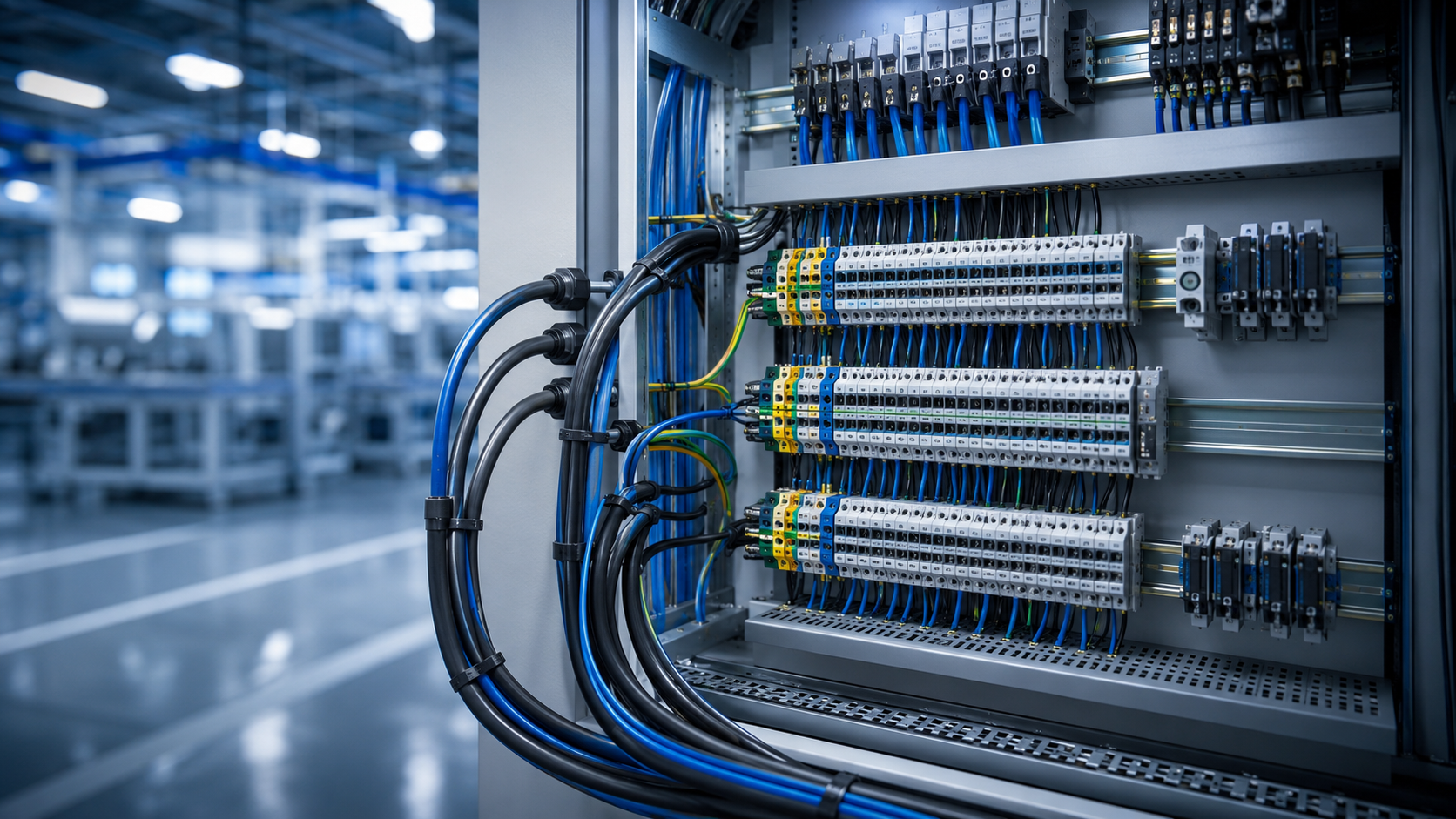

3.2. 글로벌 표준의 채택: 딘레일 조립식 단자대 설치

현대 산업 현장에서 단자대를 논할 때 빼놓을 수 없는 것이 바로 딘레일 시스템입니다. 딘레일 조립식 단자대 설치 방식은 전 세계적인 산업 표준으로 자리 잡았습니다.

• 원터치 탈부착: 나사로 일일이 철판에 고정해야 했던 과거의 방식과 달리, 딘레일에 '딸깍'하고 끼워 넣는 결합 방식을 채택하여 조립 시간을 70% 이상 단축합니다.
• 레일 위에서의 자유로운 이동: 조립 후에도 레일을 따라 좌우로 위치를 쉽게 이동할 수 있어, 최종 배선 정리 시 레이아웃을 최적화하기에 유리합니다.
• 통합 실장: 차단기, 릴레이, 전원 공급 장치 등 다른 자동제어기기들과 동일한 딘레일 위에서 일렬로 실장할 수 있어, 제어반 내부의 공간 집적도를 획기적으로 높입니다.

3.3. 뛰어난 전기적 안정성과 내구성

성호제어기기의 산업용 단자대는 가혹한 산업 환경에서도 완벽한 성능을 보장하기 위해 최고급 절연 재질(난연성 플라스틱)과 부식에 강한 전도체 금속재를 사용합니다. 진동이 심한 공작기계나 프레스 설비에서도 전선의 결속력이 느슨해지지 않도록 특수 설계된 체결 구조를 적용하여 스파크나 단락으로 인한 화재 위험을 원천 차단합니다.

4. 타겟 고객별 '조립식 단자대' 도입 전략 및 활용 시나리오

조립식 단자대의 가치는 이를 직접 다루는 실무자의 역할에 따라 다양하게 빛을 발합니다. 기업의 관점에서 각 분야의 전문가들이 어떻게 성호제어기기의 제품을 활용하여 업무 효율을 높일 수 있는지 분석해 보았습니다.

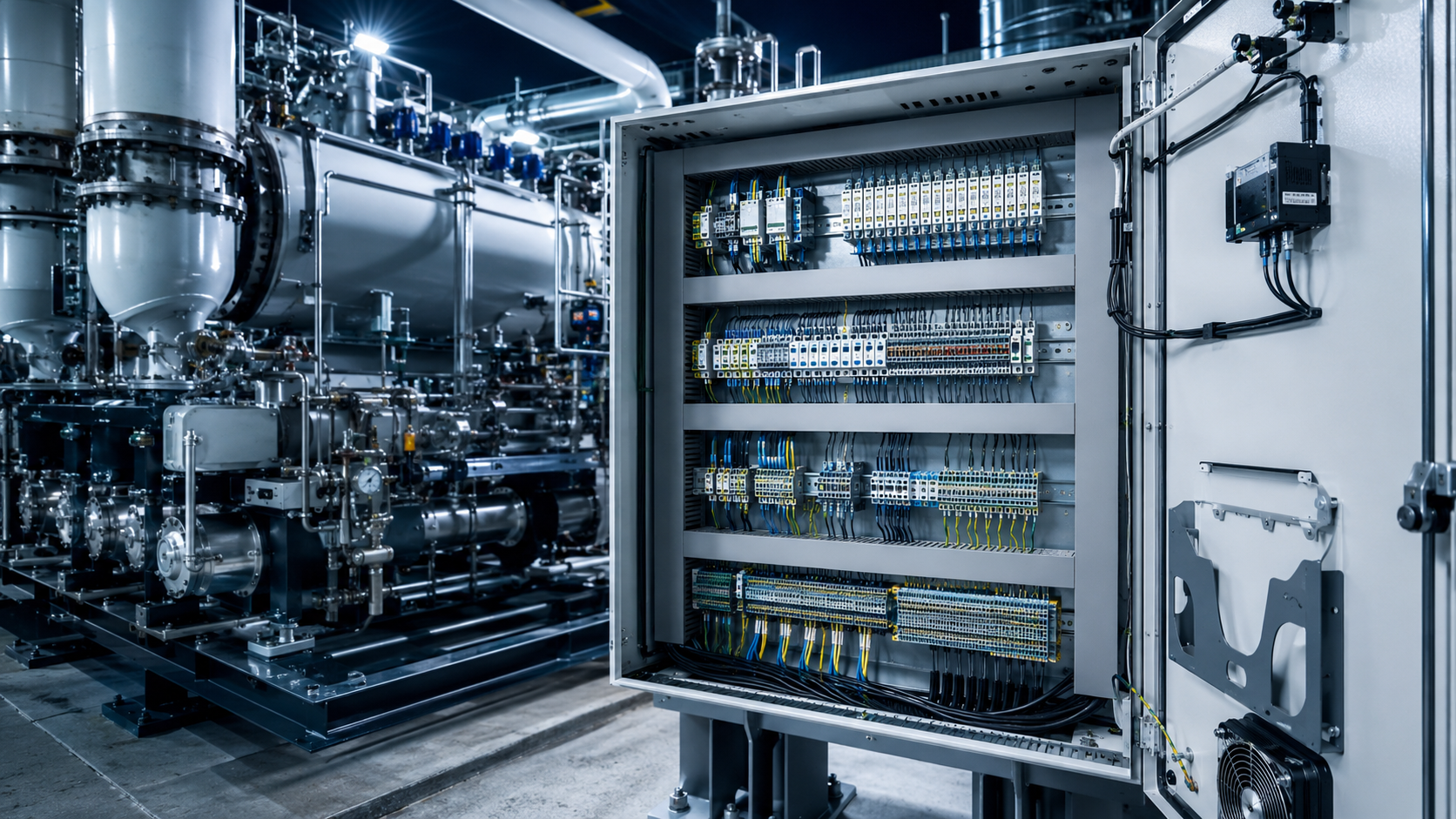

4.1. 배전반 및 제어반 제조업체

배전반 단자대 및 제어반 단자대의 조립 효율은 곧 기업의 이익과 직결됩니다. 수백, 수천 가닥의 전선을 연결해야 하는 대형 배전반 프로젝트에서 조립식 단자대는 혁명적인 솔루션입니다.

• 도입 효과: 딘레일 장착 방식과 점퍼 액세서리를 활용한 공통 접지 작업의 간소화로 조립 공수가 대폭 감소합니다. 단일 극수의 모듈만 대량으로 구매하여 재고로 쌓아두고, 프로젝트마다 필요한 극수만큼 조립하여 출고할 수 있으므로 자재 회전율이 향상되고 악성 재고가 감소합니다.

4.2. 공작기계 및 설비 설계자

기계 장비 내부에 탑재되는 제어 패널은 좁고 비정형적인 경우가 많습니다. 공작기계 설계자는 제한된 체적 내에서 모터 제어선, 센서 신호선, 전원선을 완벽하게 분리하고 배치해야 합니다.

• 도입 효과: 2단, 3단으로 구성된 다층형 조립식 단자대를 적용하면, 바닥 면적을 절반 이하로 줄이면서도 동일한 수의 결선을 처리할 수 있습니다. 이는 기계 자체의 크기를 줄여 최종 고객에게 더 나은 공간 효율을 제공하는 셀링 포인트가 됩니다.

4.3. 스마트 공장 시스템 통합 엔지니어

스마트 공장 구축 시에는 기존 아날로그 설비에 디지털 센서를 부착하고 데이터를 수집하는 개선 작업이 빈번합니다.

• 도입 효과: 가동 중인 설비의 제어반에 새로운 통신선이나 전원선을 추가해야 할 때, 조립식 터미널 블록 극수 확장의 장점이 극대화됩니다. 시스템 가동 중단 시간을 최소화하면서 안전하고 신속하게 접점을 증설할 수 있습니다.

5. 구매 결정자를 위한 비용 절감 분석 리포트

기술적 우수성뿐만 아니라, 재무적 관점에서도 조립식 단자대로의 전환은 명확한 투자 수익률을 제공합니다. 다음은 고정형 단자대 유지 시와 조립식 단자대(성호제어기기 솔루션) 도입 시의 비교 분석 표입니다.

기업의 구매 담당자 및 마케터라면 단순히 부품 단가를 비교하는 것을 넘어, 자재 관리 비용, 작업자의 인건비, 불량 발생 시 유지보수 비용, 그리고 제어반 소형화를 통해 얻게 되는 물류비 절감까지 포함한 총소유비용 관점에서 접근해야 합니다. 성호제어기기(주)의 산업용 단자대는 이러한 종합적인 비용 구조를 혁신적으로 낮춰주는 전략적 파트너입니다.

6. 결론: 자동제어기기의 완성은 '신뢰할 수 있는 단자대'에서 시작됩니다

전기 회로에 있어서 단자대는 사람의 몸으로 치면 혈관이 교차하는 신경망과 같습니다. 수백만 원짜리 최첨단 기기를 사용하더라도, 그 사이를 연결하는 단자대에서 접촉 불량이 발생하거나 미세한 진동에 선이 풀린다면 설비 전체가 멈추는 치명적인 손실을 입게 됩니다.

따라서 배전반 및 제어반 설계에 있어 산업용 단자대의 선택은 결코 타협할 수 없는 안전과 신뢰의 영역입니다.

왜 성호제어기기인가?

성호제어기기(주)는 수십 년간 축적된 전기 제어 부품 제조 기술력을 바탕으로, 산업 현장의 가혹한 조건을 이겨내는 압도적인 내구성의 자동제어기기 및 조립식 단자대를 제공합니다.

1. 철저한 품질 검증: 글로벌 규격 인증을 통과한 안전 설계로 화재 및 누전 위험을 완벽히 차단합니다.
2. 고객 맞춤형 솔루션 제공: 단순 부품 납품을 넘어, 고객사의 제어반 도면을 분석하여 최적의 단자대 배열과 딘레일 설치 레이아웃을 제안하는 엔지니어링 컨설팅을 지원합니다.
3. 안정적인 공급망: 국내 생산 및 촘촘한 물류 네트워크를 통해 대규모 배전반 프로젝트 현장에서도 납기 지연 없이 적시에 자재를 공급합니다.

공간의 제약을 넘어 한 차원 높은 설계의 자유를 경험하고 싶으십니까? 조립식 터미널 블록의 무한한 극수 확장성과 딘레일 설치의 편의성으로 귀사의 제어 패널 설계 패러다임을 혁신하십시오. 작업자의 시간은 절약되고, 장비의 가치는 극대화될 것입니다.

설계 효율을 극대화하는 성호제어기기의 다양한 '조립식 단자대' 라인업과 상세 기술 카탈로그는 공식 홈페이지(https://controlswitch.co.kr/)에서 확인하실 수 있습니다. 귀사의 성공적인 스마트 팩토리 구축과 완벽한 제어 시스템 설계를 성호제어기기(주)가 가장 든든한 기술 파트너로서 함께하겠습니다. 지금 바로 웹사이트를 방문하여 혁신의 기초를 다지십시오.
