기술 칼럼CT 회로 사고를 막는 완벽한 설계: 시험용 단자대 & 단락회로부 단자대 선정 및 결선 가이드

배전반 안전과 유지보수를 위한 필수품: 시험용 단자대 & 단락회로부 단자대 해설

글로벌 스마트 공장(Smart Factory) 및 산업 자동화 시장이 고도화됨에 따라, 제어 패널(Control Panel)과 배전반(Switchboard)의 설계 기준은 전례 없는 엄격함을 요구받고 있습니다. 다운타임(Downtime) 제로화, 유지보수의 효율성 극대화, 그리고 무엇보다 '작업자의 절대적 안전'은 북미, 유럽 등 글로벌 B2B 바이어들이 최우선으로 고려하는 핵심 지표입니다.

이러한 거대한 시스템의 안정성을 결정짓는 것은 역설적이게도 가장 작은 부품 중 하나인 '단자대(Terminal Block)'입니다. 전력의 흐름을 통제하고 계측 기기의 상태를 점검하는 과정에서, 아주 작은 결함이나 잘못된 부품 선택은 치명적인 시스템 마비와 천문학적인 손실로 이어질 수 있습니다.

본 리포트에서는 해외 진출을 목표로 하는 제어 패널 조립업체, 공작기계 설계자, 그리고 배전반 제조사들을 위해 시험용 단자대(Test Terminal Block)와 단락회로부 단자대(Short Circuit Terminal Block)의 핵심 기술 원리를 분석합니다. 아울러 40년 이상의 정밀 제어기기 제조 노하우를 바탕으로 글로벌 스탠다드를 충족하는 성호제어기기(주)의 솔루션을 통해, 성공적인 해외 B2B 마케팅 및 장비 수출을 위한 컴포넌트 선정 기준을 제시합니다.

2. CT/PT 회로의 잠재적 위험성과 유지보수의 딜레마

배전반과 제어 패널 내에서 전압과 전류를 측정하고 보호 계전기를 작동시키는 핵심 요소는 계기용 변압기(PT, Potential Transformer)와 변류기(CT, Current Transformer)입니다. 이 중 특히 CT 회로의 유지보수는 고도의 주의를 요합니다.

CT의 1차 측에 전류가 흐르고 있는 상태에서 2차 측 회로가 개방(Open)될 경우, 2차 측 단자에는 수천 볼트(V)에 달하는 치명적인 고전압이 유기됩니다. 이는 계측 기기의 절연 파괴, 화재 발생은 물론, 유지보수 작업자의 생명까지 위협하는 대형 사고로 직결됩니다. 따라서 배전반 설계 시 시스템의 전원 차단 없이도 안전하게 계측기를 점검하고 교체할 수 있는 물리적 안전장치가 필수적이며, 이 역할을 수행하는 것이 바로 시험용 단자대입니다.

글로벌 시장에서 요구되는 최고 수준의 배전반 안전을 확보하기 위해, 성호제어기기(주)의 시험용 단자대는 설계 단계부터 철저한 무결성을 추구합니다.

1) 이중 접촉 구조의 메커니즘

시험용 단자대의 가장 중요한 역할은 '의도치 않은 회로 개방(Open Circuit)의 원천 차단'입니다. 이를 위해 주접점(Main Contact)과 보조접점(Auxiliary Contact)으로 이루어진 이중 접촉 구조를 채택하고 있습니다.

계측기를 점검하기 위해 테스트 플러그를 단자대에 삽입할 때, 회로가 완전히 끊어지기 전 보조접점이 먼저 연결되어 CT 2차 측을 안전하게 단락(Short)시킵니다. 즉, Make-before-break(단락 후 개방) 원리를 기계적으로 구현하여, 찰나의 순간에도 고전압이 발생하는 것을 완벽하게 방지합니다. 이는 해외 스마트 공장 제어 패널 조립자들이 가장 까다롭게 검토하는 전기적 안전성을 충족하는 핵심 기술입니다.

2) 극한 환경을 견디는 난연성 플라스틱 하우징

수출용 배전반은 사막, 고습도 열대우림, 화학 공장 등 전 세계의 다양한 가혹 환경에 노출됩니다. 시험용 단자대의 외함(Housing)은 화재 확산을 막고 고온에서도 형태를 유지해야 합니다. 최고 등급의 난연성 플라스틱 하우징(Flame-retardant Plastic Housing) 소재를 적용하여, 아크(Arc) 발생 시 불꽃이 번지는 것을 억제하고 주변 기기를 보호합니다. 이는 UL, CE 등 글로벌 안전 규격을 통과하기 위한 필수 요건으로, 해외 바이어들에게 강력한 신뢰도를 제공합니다.

4. 단락회로부 단자대, 복잡한 회로를 유연하게 통제하다

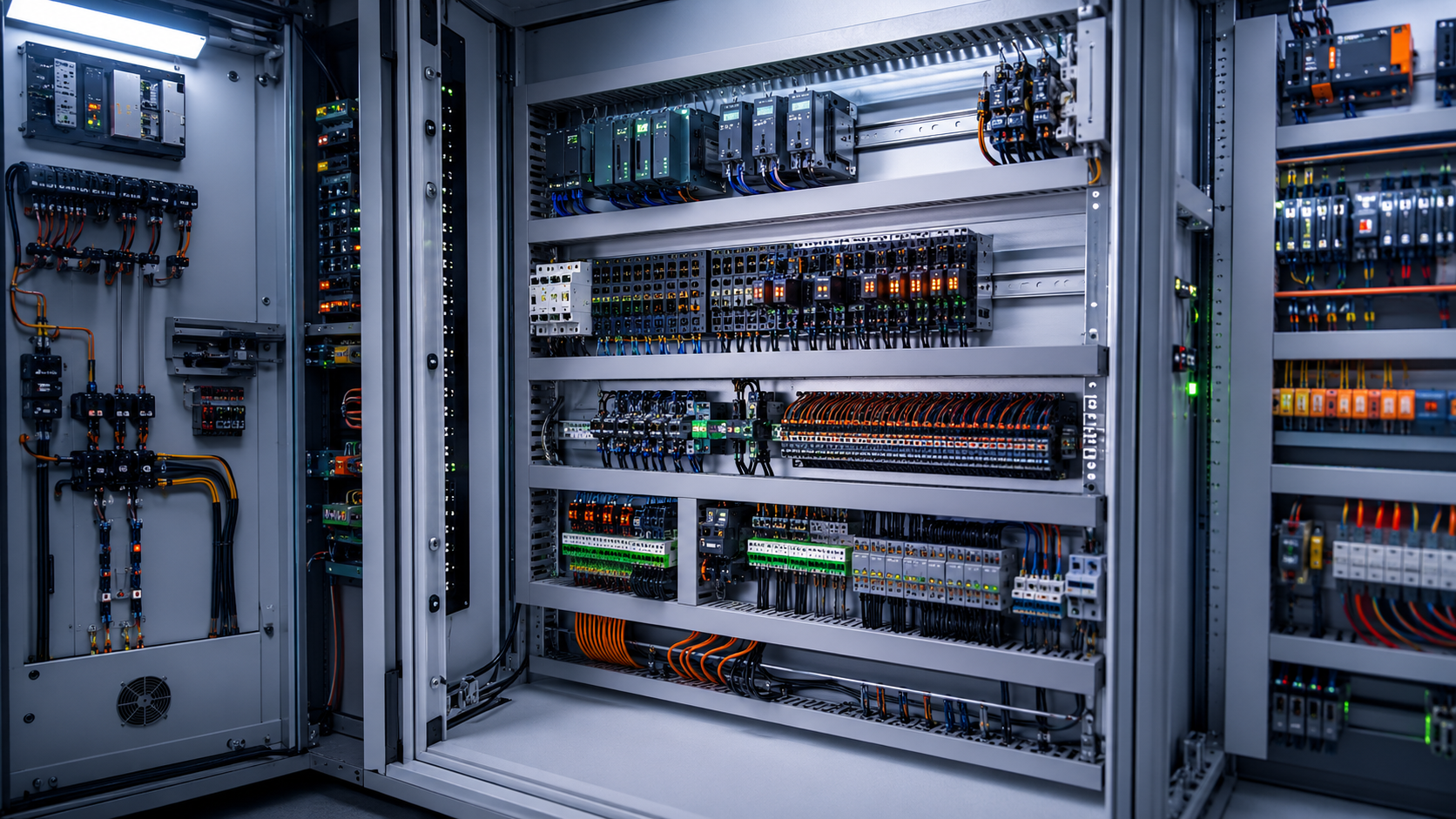

배전반 내부는 한정된 공간 안에 수많은 배선과 릴레이, 타이머 등이 밀집해 있습니다. 이 복잡한 신경망 속에서 특정 회로를 안전하게 단락시키거나 신호를 분기해야 할 때, 단락회로부 단자대는 최적의 효율성을 발휘합니다.

1) 숏볼트를 활용한 직관적 단락 구성

단락회로부 단자대는 인접한 단자 간의 전기적 연결을 빠르고 확실하게 구성하기 위해 숏볼트(Short bolt) 및 단락 바(Shorting Bar) 메커니즘을 사용합니다. 작업자는 별도의 복잡한 와이어링(Wiring) 점프 작업 없이, 숏볼트를 체결하는 것만으로 단자 간의 단락 상태를 견고하게 유지할 수 있습니다. 이는 조립 공수를 획기적으로 줄여주며, 진동이 심한 공작기계나 대형 프레스 설비 내부에서도 결선이 헐거워지는 것을 방지합니다.

2) 엑추에이터 조합을 통한 운영 유연성 확보

단락회로부 단자대는 슬라이딩 링크나 엑추에이터를 조작하여 회로의 개폐 상태를 물리적으로 제어할 수 있습니다. 이러한 엑추에이터 조합 방식은 작업자가 육안으로 회로의 연결 상태를 즉각적으로 확인할 수 있게 하여 휴먼 에러(Human Error)를 방지합니다. 특히 정기적인 유지보수가 필수적인 수배전반 환경에서, 관리자의 직관적인 조작을 가능하게 하여 다운타임을 최소화하는 데 기여합니다.

해외 프로젝트를 수주하고 시스템을 설계할 때, 단순한 스펙 비교를 넘어 실제 운영 환경에 최적화된 컴포넌트를 선정하는 것이 중요합니다. 시험용 단자대 및 단락회로부 단자대 결선 구조와 제어 패널·배전반 환경에 적합한 유형 선택 기준은 다음과 같습니다.

6. 글로벌 컴플라이언스를 뛰어넘는 파트너십, 성호제어기기(주)

배전반과 제어 패널의 진정한 가치는 겉으로 드러나는 외형이 아니라, 보이지 않는 곳에서 끊임없이 흐르는 전류를 완벽하게 통제하는 신뢰성에 있습니다. 단 하나의 단자대 불량이 전체 시스템의 신뢰도 하락으로 이어지는 글로벌 B2B 시장에서, 검증된 컴포넌트의 사용은 곧 기업의 브랜드 가치와 직결됩니다.

성호제어기기(주)는 귀사가 설계하는 장비가 세계 어느 곳에 설치되더라도 완벽하게 작동할 수 있도록, 압도적인 안전성을 지닌 시험용 단자대와 단락회로부 단자대를 공급합니다.

• 이중 접촉 구조의 완벽한 안전성 보장
• 난연성 하우징과 고내구성 소재 적용
• 작업자의 효율성을 극대화하는 직관적 숏볼트 및 엑추에이터 설계

글로벌 제조 기준을 리드하는 기업들의 선택, 이제 귀하의 배전반에도 세계적 수준의 안전을 도입하십시오. 성호제어기기(주)는 완벽한 품질 제어와 지속적인 R&D를 바탕으로, 성공적인 해외 시장 진출을 위한 가장 든든한 기술 파트너가 될 것입니다.
