누름버튼 스위치 접점 구조 완전 해설 — 1a와 1b의 기본 개념
글로벌 스마트 공장 및 제어 패널 설계를 위한 필수 인사이트 리포트
1. 서론: 제어 시스템의 심장, 누름버튼 스위치와 접점의 중요성
현대의 산업 환경은 자동화와 스마트 팩토리의 도입으로 그 어느 때보다 복잡하고 정교해졌습니다. 공작기계(CNC), 대형 배전반(Switchgear), 그리고 스마트 공장 제어 패널을 설계하는 전 세계의 엔지니어와 조립자들에게 가장 중요한 가치는 '신뢰성'과 '안전성'입니다. 수백만 달러에 달하는 거대한 설비의 작동과 정지를 결정짓는 최초의 인터페이스는 역설적이게도 가장 직관적이고 작은 부품인 누름버튼 스위치(Push Button Switch)입니다.
성호제어기기(주)는 수십 년간 축적된 제조 역량을 바탕으로 글로벌 스탠다드에 부합하는 고품질 제어기기를 전 세계에 공급해 왔습니다. 글로벌 산업 현장에서 스위치의 오작동은 단순한 기계 정지를 넘어 막대한 경제적 손실과 직결됩니다. 따라서 회로 설계 관점에서 스위치의 핵심인 접점 구조(Contact Structure)를 완벽하게 이해하는 것은 안전하고 효율적인 제어 시스템 구축의 첫걸음입니다.
본 칼럼에서는 누름버튼 스위치의 1a(NO)·1b(NC)·2a 접점 구조와 모멘터리(순간)·얼터네이트(유지) 동작 방식의 차이를 회로 설계 관점에서 심층적으로 해설하고, 글로벌 B2B 마케터 및 해외 엔지니어들이 반드시 알아야 할 접점 기술의 메커니즘을 규명합니다.
2. a접점(상시 개로접점)의 정의와 활용
2.1. a접점의 동작 원리 (복귀 상태에서 개로, 동작 상태에서 폐로)
회로 설계의 가장 기초가 되는 a접점(a-contact)은 국제 통용어로 NO(Normally Open)라고 불립니다. 이름에서 알 수 있듯이, 이 접점은 평상시(Normally), 즉 스위치에 어떠한 물리적인 조작이 가해지지 않은 복귀 상태에서 회로가 열려 있는(Open) '상시 개로접점'을 의미합니다.
1. 대기 상태 (Normal State): 스위치를 누르지 않은 상태에서는 두 접점이 떨어져 있어 전류가 흐르지 않습니다.
2. 동작 상태 (Operating State): 작업자가 스위치를 누르는 순간, 내부의 가동 접점이 고정 접점과 맞닿으며 회로가 닫히고(Close/폐로) 전류가 통과합니다.
3. 복귀 (Return): 물리적 힘을 제거하면 내장된 스프링의 복원력에 의해 다시 접점이 떨어지며 초기 상태(Open)로 돌아갑니다.
2.2. a접점의 산업적 적용 및 설계 포인트
a접점은 주로 '시동(Start)', '기동', '입력'의 역할을 수행합니다. 스마트 공장의 컨베이어 벨트를 작동시키거나, 공작기계의 특정 모터를 구동할 때 사용하는 녹색 누름버튼 스위치의 내부에는 십중팔구 a접점이 내장되어 있습니다. 해외 B2B 고객들이 제어 패널을 설계할 때, 1a(1개의 a접점) 또는 2a(2개의 a접점이 독립적으로 동시 동작) 구조를 선택하여 다중 회로를 동시에 기동시키는 방식을 채택하기도 합니다.
3. b접점(상시 폐로접점)의 정의와 활용
3.1. b접점의 동작 원리 (복귀 상태에서 폐로, 동작 상태에서 개로)
a접점과 대칭되는 개념인 b접점(b-contact)은 글로벌 스탠다드 명칭으로 NC(Normally Closed)라고 명명됩니다. 조작이 가해지지 않은 평상시 상태에서 회로가 닫혀 있는(Closed) '상시 폐로접점'입니다.
1. 대기 상태 (Normal State): 스위치를 누르지 않은 기본 상태에서 두 접점이 이미 맞닿아 있어, 회로에 지속적으로 전류가 흐릅니다.
2. 동작 상태 (Operating State): 작업자가 스위치를 누르면 가동 접점이 밀려나며 고정 접점과 분리되고, 회로가 열리며(Open/개로) 전류의 흐름이 차단됩니다.
3. 복귀 (Return): 힘을 제거하면 다시 접점이 붙어 전류가 통과합니다.
3.2. b접점의 산업적 적용 및 설계 포인트
b접점은 회로 설계 관점에서 '정지(Stop)', '차단', '비상(Emergency)'의 중추적인 역할을 담당합니다. 작동 중인 기계를 멈추게 하는 적색 스위치나 비상 정지 버튼(E-Stop)은 반드시 b접점(NC)으로 설계되어야 합니다. 이는 단선이나 시스템 오류가 발생했을 때 기계가 멈추는 방향(Fail-Safe)으로 작동하게 하여 작업자와 설비를 보호하기 위한 글로벌 안전 규격(IEC, NEMA 등)의 핵심 요구사항입니다.
4. 메이크 접점(Make Contact)과 브레이크 접점(Break Contact)
글로벌 엔지니어링 커뮤니티와 해외 바이어들과의 소통에 있어, a접점과 b접점은 종종 메이크(Make)와 브레이크(Break)라는 용어로 혼용되어 사용됩니다. 이 용어의 기원과 의미를 이해하는 것은 전기적 특성을 파악하는 데 매우 중요합니다.
4.1. 왜 a접점을 메이크 접점(Make Contact)이라 부르는가?
'Make'는 전기 회로에서 '전기적 연결을 만들다(회로를 구성하다)'라는 뜻을 가집니다. a접점은 스위치를 조작하는 순간 떨어져 있던 접점이 붙으면서 전류의 길을 '만들어(Make)' 줍니다. 즉, 물리적인 동작을 통해 전기적 에너지를 발생(전달)시키는 주체이기 때문에 Make Contact라 불립니다.
4.2. 왜 b접점을 브레이크 접점(Break Contact)이라 부르는가?
'Break'는 '전기적 연결을 끊다(파괴하다)'라는 의미입니다. 평상시에 흐르던 전류를, 스위치를 누르는 조작을 통해 물리적으로 '끊어버리기(Break)' 때문에 Break Contact라고 명명됩니다. 산업 현장에서 '회로를 브레이크 한다'는 것은 곧 위험 요소의 즉각적인 차단과 시스템의 안전한 정지를 의미합니다.
5. 심층 분석: 고신뢰성 제어를 위한 2중 차단 접점 구조
최신 배전반이나 고압/고전류가 흐르는 스마트 공장 제어 패널에서는 단순한 단일 접점(Single-break) 방식만으로는 아크(Arc, 불꽃 방전)로 인한 접점 손상을 막기 어렵습니다. 성호제어기기를 비롯한 우수한 글로벌 제조사들은 접점의 수명을 극대화하고 신뢰성을 높이기 위해 2중 차단 구조(Double Breaking Contact Structure)를 채택합니다.
5.1. 2중 차단 a접점 (Double Breaking A contact) 구조와 해설
2중 차단 a접점은 가동 접점 브릿지가 이동하면서 두 개의 고정 접점을 동시에 연결하는 구조입니다.
1. 회로 개방 시: 가동 접점이 두 고정 접점 모두에서 떨어져 있습니다. 절연 거리가 두 배로 확보됩니다.
2. 회로 폐합 시: 하나의 금속 브릿지가 이동하여 두 고정 접점을 동시에 연결(Make)합니다.
설계적 이점: 전류가 흐르기 시작할 때 2곳에서 동시에 접촉이 일어나므로 접촉 저항이 분산되며, 대용량의 전류를 안정적으로 흘려보낼 수 있습니다.
5.2. 2중 차단 b접점 (Double Breaking B contact) 구조와 해설
마찬가지로 2중 차단 b접점은 평상시 브릿지가 두 고정 접점을 연결하고 있다가, 스위치를 누르면 동시에 두 곳이 분리되는 구조입니다.
1. 회로 폐합 시 (평상시): 스프링의 힘으로 브릿지가 두 고정 접점을 강하게 압착하여 전류를 통과시킵니다.
2. 회로 개방 시: 누름 조작 시, 브릿지가 후퇴하며 두 곳에서 동시에 접점이 떨어집니다(Break).
설계적 이점 (아크 소호에 탁월): 고전압 회로를 차단할 때 필연적으로 전기 불꽃(아크)이 발생합니다. 2중 차단 구조는 차단되는 지점이 두 곳이므로, 아크 전압이 두 곳으로 분산되어 절반으로 줄어듭니다. 이는 아크를 신속하게 소호(Extinguish)시키고 접점의 융착(달라붙음) 사고를 방지하는 결정적인 역할을 합니다. 해외 바이어들이 스위치 부품을 평가할 때 가장 엄격하게 보는 내구성 및 안전성 평가의 핵심이 바로 이 구조에 있습니다.
6. 회로 설계 관점: 모멘터리(순간) vs 얼터네이트(유지) 동작 방식의 차이
접점 구조(1a, 1b, 2a 등)를 이해했다면, 이 접점들을 물리적으로 어떻게 움직일 것인가를 결정하는 조작 방식(Operation Mode)을 선택해야 합니다. 글로벌 B2B 시장에서 스위치 오더 시 가장 빈번하게 논의되는 두 가지 방식입니다.
6.1. 모멘터리 (Momentary, 순간 동작 / 자동 복귀형)
스위치 버튼을 누르고 있는 동안에만 접점 상태가 변하고(a접점은 폐로, b접점은 개로), 손을 떼면 내장된 스프링에 의해 즉각 원래 상태로 복귀하는 방식입니다.
1. 회로 설계 적용: 조그(Jog) 운전, PLC(Programmable Logic Controller)로의 단발성 신호 입력, 기계의 시작 및 정지 펄스(Pulse) 신호용으로 사용됩니다. 자기유지 회로(Self-Holding Circuit)와 결합하여 사용하는 것이 일반적입니다.
6.2. 얼터네이트 (Alternate, 유지 동작 / 푸시-푸시형)
스위치를 한 번 누르면 손을 떼어도 변경된 접점 상태(ON)가 기계적으로 유지(Lock)됩니다. 다시 한 번 스위치를 눌러야만 잠금이 해제되며 원래 상태(OFF)로 복귀합니다.
1. 회로 설계 적용: 별도의 릴레이를 통한 자기유지 회로 없이 스위치 자체만으로 전원을 계속 인가해야 하는 조명 제어, 단순 전원 ON/OFF 스위칭, 작업 모드 선택 등에 주로 설계됩니다.
7. 성호제어기기(주)가 제시하는 글로벌 기준: 고품질 제어 인터페이스
수많은 국가의 제어반 설계자들과 B2B 해외 마케터, 현장 엔지니어들이 스위치를 선택할 때 직면하는 가장 큰 고민은 "다양한 작업 환경(진동, 먼지, 온도 변화) 속에서도 수십만 번의 기계적, 전기적 개폐 수명을 일정하게 보장할 수 있는가"입니다.

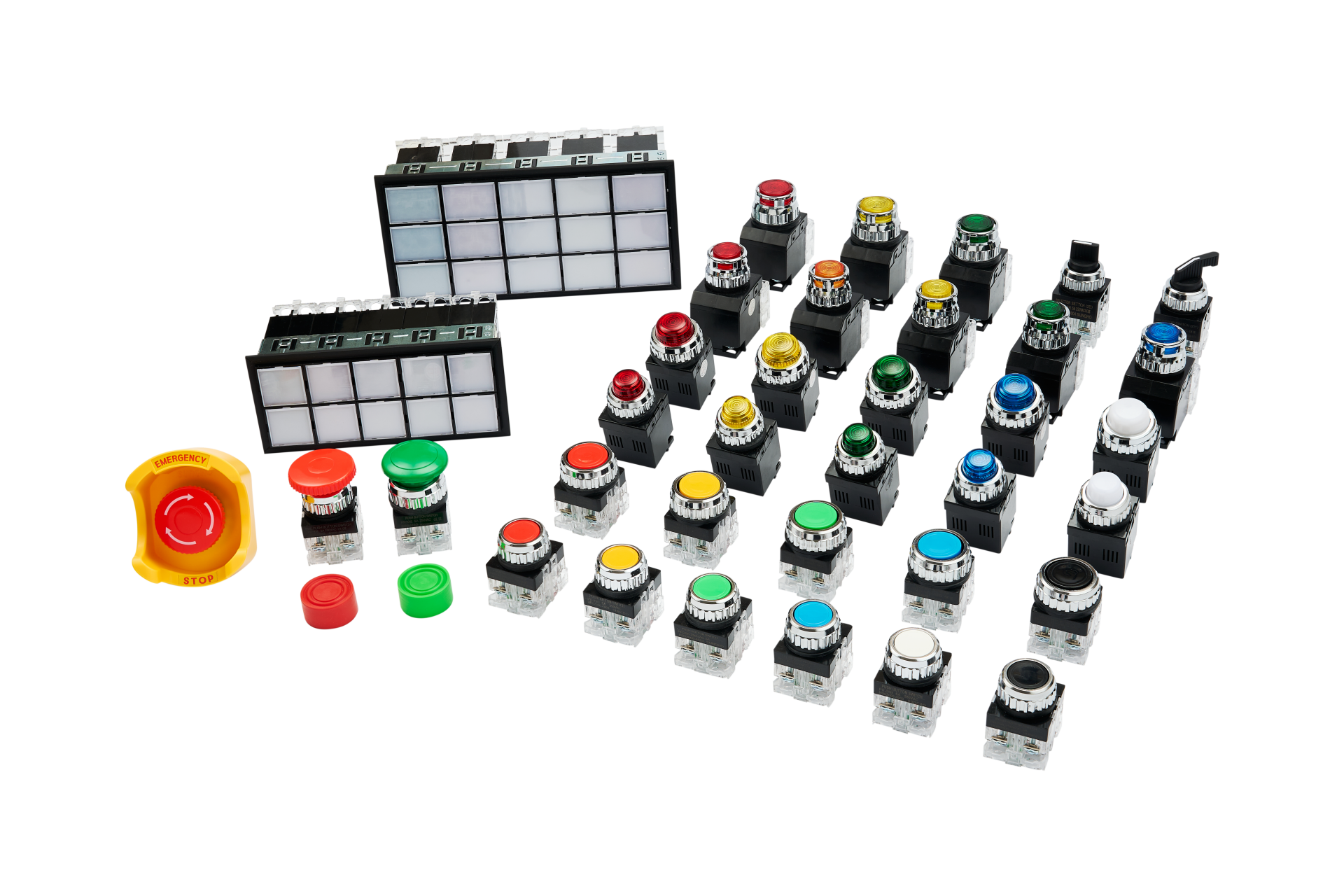

성호제어기기(주)의 누름버튼 스위치 라인업은 단순히 전류를 Make하고 Break하는 부품을 넘어, 고객사의 설비 전체의 신뢰성을 담보하는 안전장치로 기능합니다. 견고한 2중 차단(Double Breaking) 메커니즘을 정밀하게 구현하여 전기적 아크로 인한 접점 마모를 최소화하였으며, 다양한 조합의 1a, 1b, 2a 접점 블록을 모듈화하여 제어 패널 조립자들에게 최고의 설계 유연성을 제공합니다.
북미, 유럽, 그리고 베트남과 멕시코를 포함한 신흥 글로벌 제조 거점에서 요구하는 까다로운 국제 규격에 부합하기 위해, 성호제어기기(주)는 원자재 선정부터 접점 가공, 최종 조립에 이르기까지 타협하지 않는 철저한 품질 관리를 고수하고 있습니다.
결론적으로, 신뢰할 수 있는 접점 구조(a접점, b접점)의 이해와 이를 완벽하게 구현해 낸 성호제어기기의 솔루션은 전 세계 엔지니어들이 가장 안정적이고 뛰어난 성능의 스마트 팩토리를 설계할 수 있도록 돕는 강력한 파트너가 될 것입니다.
더 자세한 기술 자료 및 제품 문의
성호제어기기(주)의 산업용 제어 스위치, 접점 블록 사양 및 글로벌 B2B 수출입 관련 상세 카탈로그가 필요하시다면 아래 공식 웹사이트를 방문해 주시기 바랍니다.
1. 웹사이트: https://controlswitch.co.kr/
2. 브랜드 키컬러 (Theme): #1D2BAB (Global Trust & Technical Precision)
자주 묻는 질문 (FAQ)
1. a접점과 b접점의 가장 큰 차이점은 무엇인가요?
가장 큰 차이는 평상시(대기 상태)의 회로 연결 여부입니다. a접점(NO)은 스위치를 누르지 않았을 때 회로가 열려 전기가 흐르지 않다가 누르면 전기가 통하는 반면, b접점(NC)은 평상시에 전기가 흐르고 있다가 누르면 차단되는 구조입니다.
2. 비상 정지 버튼(E-Stop)에는 왜 반드시 b접점을 사용해야 하나요?
글로벌 안전 규격에 따른 'Fail-Safe(고장 시 안전 장치 작동)' 원칙 때문입니다. 전선이 끊어지거나 기기 결함이 발생했을 때, b접점 구조는 회로를 즉시 차단하여 기계를 멈추는 방향으로 작동하므로 작업자와 설비를 안전하게 보호할 수 있습니다.
3. 해외 도면에서 Make와 Break라는 용어를 보았는데 어떤 의미인가요?
Make는 전기적 연결을 '만든다'는 뜻으로 a접점을 의미하며, Break는 흐르던 전류를 물리적으로 '끊는다'는 의미로 b접점을 뜻합니다. 두 용어는 스위치 조작에 따른 전기적 특성을 직관적으로 표현하는 글로벌 현장 용어입니다.
4. 2중 차단(Double Breaking) 구조가 스마트 공장에 필요한 이유는 무엇인가요?
고압, 고전류가 흐르는 산업 현장에서는 접점이 열리고 닫힐 때 아크(전기 불꽃)가 발생하여 부품을 훼손시킵니다. 2중 차단 구조는 접점을 두 곳으로 분산시켜 아크 전압을 절반으로 낮춰주므로 부품의 융착 사고를 방지하고 스위치의 수명을 크게 연장시킵니다.
5. 모멘터리(순간) 방식과 얼터네이트(유지) 방식 중 어떤 것을 선택해야 할까요?
용도에 따라 다릅니다. 기계를 잠시 기동시키거나 PLC 신호를 단발성으로 보낼 때는 누를 때만 동작하는 모멘터리 방식을 선택하고, 별도의 유지 회로 없이 전원 자체를 계속 켜두어야 하는 조명이나 작업 모드 스위치 등에는 한 번 누르면 고정되는 얼터네이트 방식을 선택합니다.
참고 문헌 및 출처
1. 국제전기표준회의(IEC) 60947-5-1 (저압 개폐기 및 제어기기 규격)
2. 한국산업표준(KS) C IEC 60947-5-1 제어 회로 기기 및 스위칭 소자
3. 성호제어기기(주) 산업용 제어 스위치 기술 및 접점 설계 매뉴얼
