활용 가이드배전반 CT 회로 사고 예방: 시험용 및 단락회로부 단자대 안전 설계 가이드

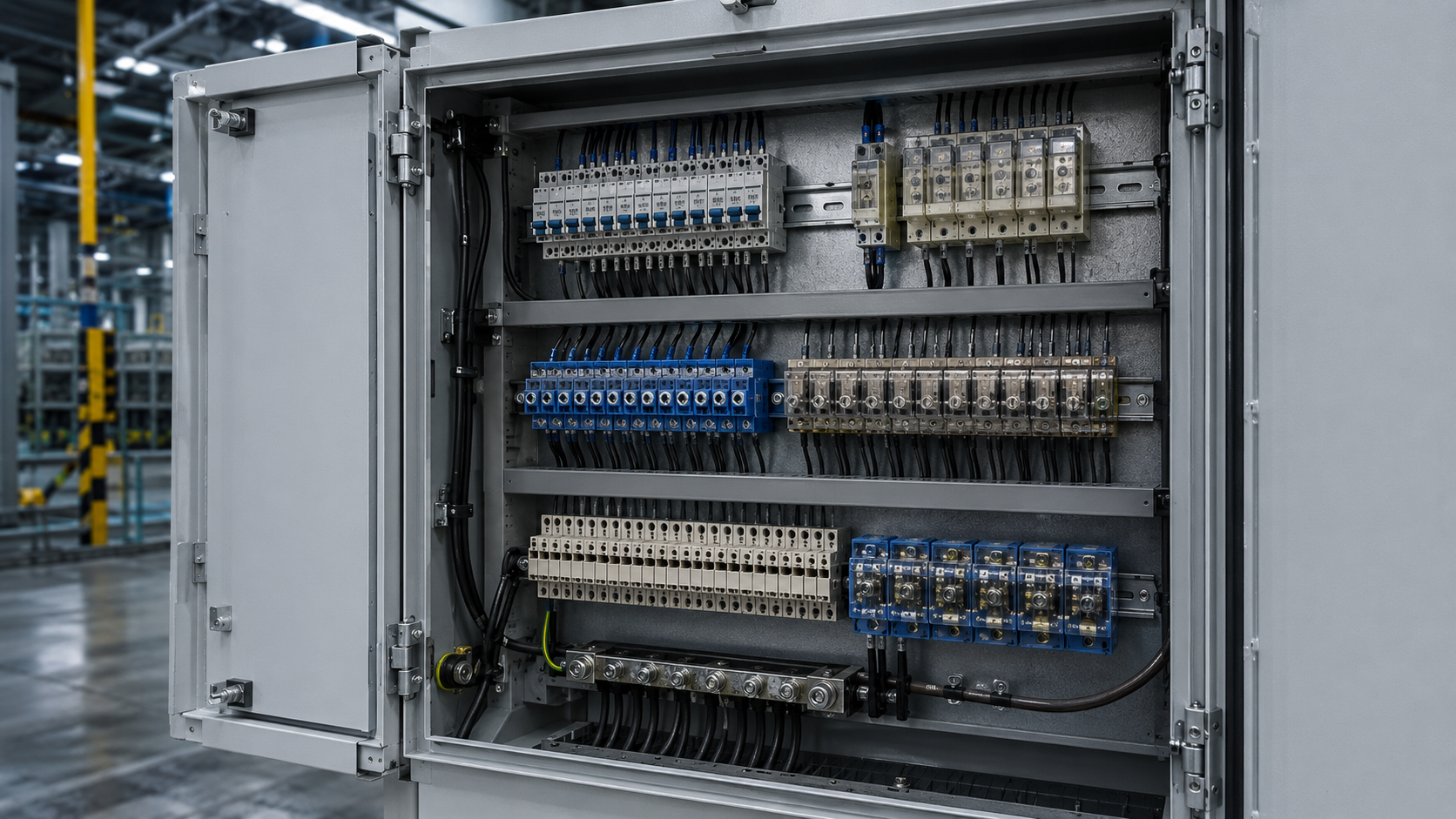

배전반 안전과 유지보수를 위한 필수품: 시험용 단자대 및 단락회로부 단자대 해설

산업 현장의 심장인 배전반과 제어 패널은 단 한 번의 오작동이나 셧다운으로도 막대한 경제적 손실과 치명적인 안전사고를 유발할 수 있습니다. 특히 글로벌 스탠다드가 요구되는 현대의 스마트 공장 및 자동화 설비 환경에서는 장비의 성능뿐만 아니라, '유지보수의 안전성'과 '회로 제어의 신뢰성'이 설비 설계의 핵심 기준으로 자리 잡았습니다.

본 칼럼에서는 해외 B2B 바이어, 스마트 공장 제어 패널 조립자, 그리고 공작기계 설계자들을 위해 배전반 제어 및 유지보의 핵심 부품인 시험용 단자대와 단락회로부 단자대의 기술적 원리를 해설합니다. 이를 통해 글로벌 제조 환경에서 요구하는 최고 수준의 안전 설계 가이드라인을 제시합니다.

1. 전력망 제어의 아킬레스건: 회로 점검의 위험성

배전반 내부에 설치되는 계기용 변류기와 계기용 변압기는 고전압 대전류를 계기나 계전기가 취급하기 쉬운 저전압 소전류로 변환하는 핵심 설비입니다.

그러나 설비 가동 중 계기 교체나 릴레이 점검을 위해 회로를 분리할 때, 2차 측이 개방되면 무한대에 가까운 고전압이 유기되어 절연 파괴, 기기 소손, 심지어 작업자 감전 등 대형 사고로 직결됩니다. 이러한 치명적인 사고를 원천적으로 차단하고, 무정전 상태에서도 안전한 테스트 환경을 제공하는 것이 바로 특수 목적 단자대의 존재 이유입니다.

2. 시험용 단자대: 무정전 유지보수를 위한 완벽한 이중 안전 구조

시험용 단자대는 회로의 측정, 테스트, 계기 교체 시 의도치 않은 회로 개방을 막아주는 필수 안전 부품입니다.

2.1. 핵심 기술: 이중 접촉 구조

시험용 단자대의 가장 큰 기술적 특징은 주접점과 보조접점으로 이루어진 이중 접촉 메커니즘입니다. 테스트 플러그를 단자대에 삽입하는 순간, 보조접점이 먼저 연결되어 대체 회로(단락 회로)를 형성한 뒤 주접점이 분리됩니다. 즉, 원리가 적용되어 회로가 단 1밀리초도 개방되지 않고 전류의 우회로를 확보합니다.

2.2. 난연성 플라스틱 하우징의 안전성

산업 현장은 고열, 아크 발생, 화학적 노출 등 가혹한 환경에 놓여 있습니다. 고품질 시험용 단자대는 V-0 등급 이상의 난연성 플라스틱 하우징을 채택하여, 만에 하나 발생할 수 있는 내부 단락이나 스파크에도 화재가 확산되지 않도록 스스로 소화하는 특성을 갖추고 있습니다. 이는 설비 전체의 화재 안전성을 담보하는 중요한 요소입니다.

2.3. 현장 적용 가이드

배전반 점검 시 사고 예방을 위한 단자보호 커버 장착형 시험용 단자대 활용 방법은 매우 직관적이면서도 엄격한 절차를 요구합니다.

1. 평상시에는 투명한 단자보호 커버를 통해 육안으로 단자의 체결 상태를 확인합니다.
2. 점검 시 커버를 개방하고, 전용 테스트 플러그를 삽입하여 2차 측을 안전하게 단락시킵니다.
3. 메인 배전 라인의 전력을 차단하지 않은 상태에서 안전하게 릴레이 및 계량기의 유지보수를 진행합니다.

이러한 커버 장착형 설계는 이물질 유입이나 작업자의 실수로 인한 충돌 쇼트를 방지하여 해외 현장에서도 높은 평가를 받습니다.

3. 단락회로부 단자대: 유연하고 직관적인 회로 구성

시험용 단자대가 테스트 목적에 특화되어 있다면, 단락회로부 단자대는 배전반 내에서 인접한 단자 간의 물리적 단락 회로를 구성하고 해제하는 데 사용되는 부품입니다.

3.1. 숏볼트와 엑추에이터 조합의 원리

단락회로부 단자대는 내부 십자 바와 숏볼트를 활용하여 회로를 연결합니다.

• 연결 메커니즘: 작업자가 절연 처리된 특수 스크루드라이버를 이용해 숏볼트를 조이면, 인접한 단자대의 도체 부품이 물리적으로 밀착되어 전기가 통하는 단락 상태가 됩니다.
• 엑추에이터 조합: 슬라이딩 링크와 같은 엑추에이터를 조합하면, 나사를 완전히 풀지 않고도 슬라이더를 이동시키는 것만으로 회로를 개폐할 수 있어 작업 속도와 편의성이 극대화됩니다.

3.2. 글로벌 스탠다드 설계 기준

최근 북미나 유럽 지역으로 수출되는 제어반의 경우, 부품 단위의 인증이 필수적입니다. 스마트 공정의 고신뢰성을 보장하는 인증 단락회로부 단자대 설계 기준을 충족하기 위해서는 다음 사항이 보장되어야 합니다.

• 절연 내력: 높은 서지 전압에도 견딜 수 있는 이격 거리와 연면 거리 확보.
• 진동 내성: 공작기계나 프레스 설비 등 진동이 심한 환경에서도 숏볼트가 풀리지 않는 풀림 방지 구조.
• 재질 안전성: 규제를 준수하는 친환경 및 고전도성 합금 소재 사용.

4. 산업 현장 최적화: 적용 방안 및 글로벌 파트너십

지금까지 살펴본 바와 같이, 고품질 부품의 적용은 단순한 유지보수를 넘어 설비의 전체 수명과 작업자의 생명을 지키는 방패입니다.

산업 현장 자동화 설비 유지보수에 최적화된 특수 목적 단자대 적용 방안은 다음과 같이 요약할 수 있습니다.

1. 사전 예방 정비 강화: 단자보호 커버와 시인성 높은 마커를 적용하여, 작업자가 회로의 용도를 즉각적으로 파악하고 정비 프로세스에서의 오류를 제로화합니다.
2. 공간 및 모듈화 최적화: 슬림형 시험용 단자대를 조합하여, 갈수록 소형화되는 스마트 공장 제어반 내부의 공간 효율을 극대화합니다.
3. 수출 규격 대응: 글로벌 인증을 획득한 부품을 표준으로 채택하여, 현지 인스펙션 통과율을 높이고 해외 엔드 유저의 신뢰를 확보합니다.

5. 결론: 글로벌 제어 인프라를 완성하는 성호제어기기(주)

안전한 전력 제어와 완벽한 유지보수 환경은 타협할 수 없는 가치입니다. 세계 무대로 뻗어나가는 공작기계 설계자와 제어 패널 조립 업체에게, 가혹한 환경에서도 오류 없이 작동하는 고신뢰성 제어 부품의 수급은 비즈니스 경쟁력과 직결됩니다.

수십 년간 축적된 제조업의 뿌리 깊은 노하우와 압도적인 기술력을 바탕으로, 전 세계 현장에 글로벌 스탠다드에 부합하는 최고의 제어기기 솔루션을 제공하고 있습니다. 철저한 품질 관리 아래 생산되는 특수 목적 단자대 라인업은 귀사의 배전반과 자동화 설비가 안전하고 완벽하게 구동될 수 있도록 든든한 기반이 되어 드릴 것입니다. 특히 베트남 시장 전반에 대한 전략을 성공적으로 고도화하고, 멕시코 몬테레이 지역 등으로의 지속적인 비즈니스 확장을 모색하며 글로벌 네트워크와 파트너십을 더욱 공고히 다지고 있습니다.

글로벌 B2B 프로젝트를 위한 맞춤형 제품 설계 및 기술 지원에 대한 상세한 정보나 카탈로그가 필요하시다면, 해외 바이어와의 원활한 커뮤니케이션을 위해 영문 번역 배포 및 전면 리뉴얼을 마친 당사 공식 웹사이트를 통해 문의해 주시기 바랍니다.
