기술 칼럼산업용 타이머 릴레이 선택 가이드: 타임 레인지·접점 구성·반복 정밀도 기준

설비 엔지니어를 위한 산업용 타이머 선택 가이드

글로벌 자동화 설비 및 배전반 설계의 핵심, 정밀한 시퀀스 제어를 완성하는 타임 레인지 최적화 전략

1. 제어반 설계의 보이지 않는 심장, 산업용 타이머와 타임 레인지의 중요성

글로벌 제조 현장의 패러다임이 고도화된 자동화와 스마트 팩토리로 전환됨에 따라, 생산 설비의 두뇌 역할을 하는 제어반과 배전반의 설계 기준 역시 한층 엄격해지고 있습니다. 최근 베트남의 신규 제조 거점이나 멕시코 몬테레이 지역의 공작기계 설계자 등 다양한 해외 B2B 고객사들로부터 접수되는 기술 문의 데이터를 분석해 보면, 가장 빈번하게 논의되는 부품 중 하나가 바로 산업용 타이머입니다.

제조 설비에서 타이머는 단순한 시간 지연 부품이 아닙니다. 모터의 기동과 정지, 밸브의 개폐, 실린더의 왕복 운동 등 모든 물리적 동작의 순서와 간격을 결정짓는 핵심 제어 요소입니다. 찰나의 오차가 전체 공정의 사이클 타임을 지연시키거나, 심각한 경우 설비 간 충돌로 인한 물리적 데미지를 유발할 수 있습니다.

이러한 이유로 해외 조립자 및 설비 엔지니어들은 현장 조건에 맞는 완벽한 회로 설계를 위해 타이머의 스펙을 꼼꼼히 따져야 합니다. 특히 설비 엔지니어가 산업용 타이머를 타임 레인지(0.1초~100시간)·접점 구성·반복 정밀도 기준으로 선택하는 가이드는 장비의 신뢰성과 직결되는 가장 중요한 엔지니어링 표준으로 자리 잡았습니다. 성호제어기기(주)의 검증된 제품 라인업 데이터를 바탕으로, 각 설비의 특성에 맞는 최적의 타이머 설정 범위와 선택 기준을 심층적으로 분석합니다.

2. 산업용 타이머 선택을 위한 3대 핵심 기준

성공적인 제어반 설계를 위해서는 시스템의 부하와 운영 환경을 종합적으로 고려한 공학적 접근이 요구됩니다. 다음은 글로벌 스탠다드에 부합하는 타이머 선정의 필수 기준입니다.

1) 타임 레인지 및 타이머 설정 범위

타임 레인지는 타이머가 제어할 수 있는 시간의 최소값과 최대값을 의미합니다. 고속 포장기나 반도체 검사 장비의 경우 0.1초 타이머 수준의 미세한 제어가 필수적이며, 반대로 배터리 에이징 테스트나 화학 반응조 교반 설비에서는 100시간 타이머 이상의 장기 세팅이 요구됩니다. 유연한 타이머 설정 범위를 가진 제품을 채택할 경우, 향후 설계 변경이 발생하더라도 부품 교체 없이 딥스위치 조작만으로 대응이 가능해 유지보수 비용을 획기적으로 절감할 수 있습니다.

2) 접점 구성

타이머가 동작한 후 신호를 내보내는 방식입니다. 일반적으로 한시 접점과 순시 접점으로 분류되며, 제어해야 할 부하의 개수에 따라 1c, 2c, 4c 등의 접점 용량을 설계에 반영해야 합니다. 신호 전달과 동시에 알람을 구동해야 하는 복합 제어 회로에서는 다중 접점 모델의 적용이 필수적입니다.

3) 반복 정밀도

동일한 설정 시간으로 연속 작동했을 때 발생하는 오차율을 뜻합니다. 정밀한 공작기계나 연속 사출 설비에서는 이 반복 정밀도가 최종 생산품의 균일한 품질(수율)을 결정짓는 결정적 요인으로 작용합니다. 극한의 온도, 습도, 진동이 발생하는 제조 현장에서도 설정된 타임 레인지를 흔들림 없이 유지하는 내구성이 곧 타이머의 기술력입니다.

3. 타임 레인지별 최적화 설계 가이드 및 활용 전략

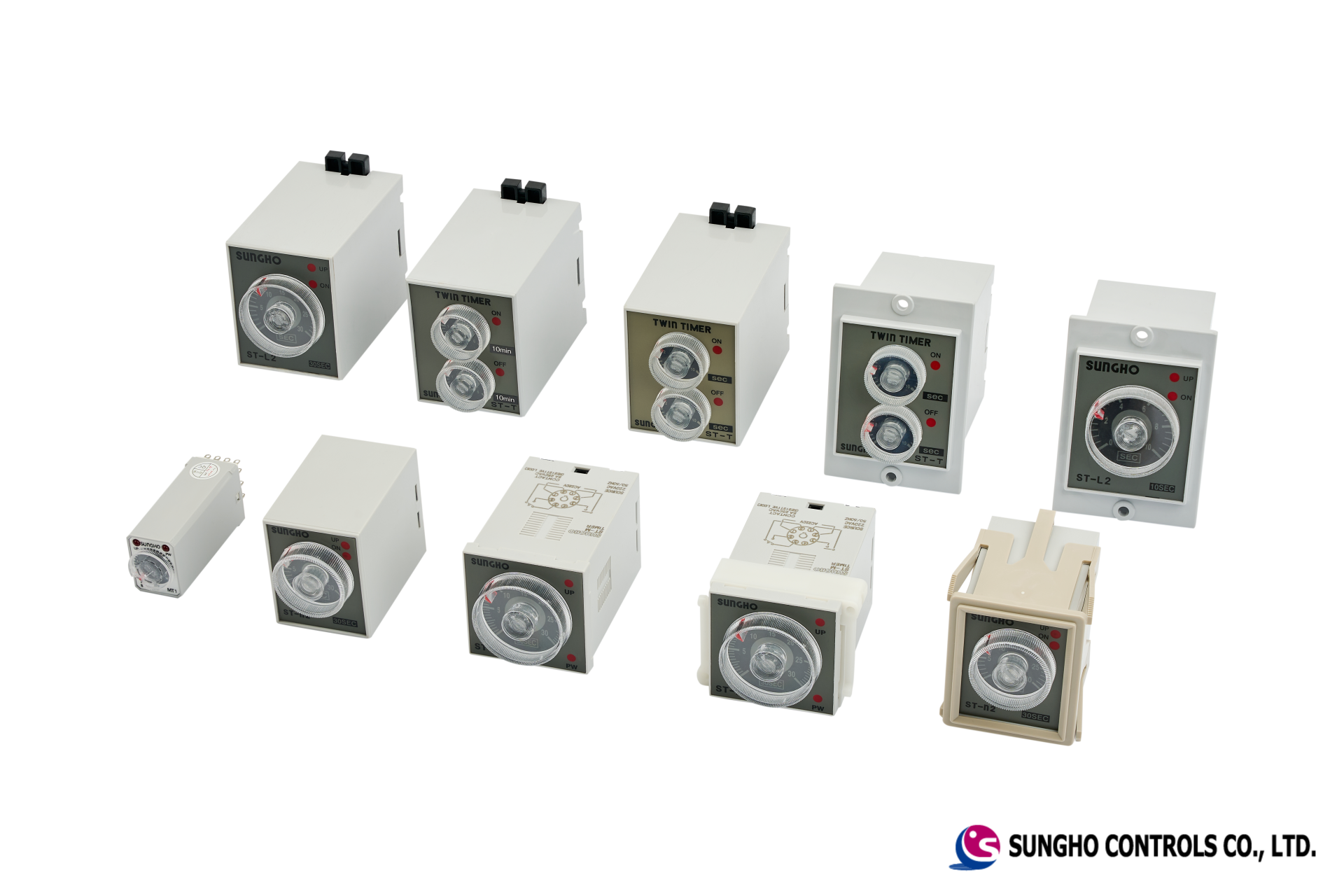

30년 이상의 제조 노하우가 집약된 성호제어기기(주)의 라인업은 현장의 다변화된 요구사항을 충족하는 기준점을 제시합니다. 제어 목적과 설비 환경에 맞춘 구체적인 활용 전략은 다음과 같습니다.

1) 초정밀·협소 공간 제어의 핵심, 미니타이머 MT (0.05초 ~ 3시간)

• 주요 스펙: 초소형 폼팩터, 0.05초 ~ 3시간 설정 범위
• 적용 설비: 고속 포장 기계, 소형 컨베이어 제어반, 정밀 사출 성형기, 스마트 팩토리 단위 셀

공간 효율성이 극도로 요구되는 현대의 제어 패널에서 부품의 소형화는 곧 설계의 자유도와 직결됩니다. '미니타이머 MT' 시리즈는 컴팩트한 외형을 유지하면서도 0.05초부터 최대 3시간까지 폭넓은 타임 레인지를 제공합니다. 특히 0.1초 미만의 찰나를 제어해야 하는 고속 프레스의 클러치 작동이나 밸브 개폐 지연 회로에서 탁월한 응답성을 발휘합니다. 공간 제약이 심한 소형 배전반 내부에 다수의 타이머를 고밀도로 배열해야 하는 해외 조립자들에게 최적의 솔루션을 제공하며, 아날로그 다이얼 방식을 채택하여 현장 작업자의 직관적인 세팅을 돕고 오조작을 방지합니다.

2) 범용성과 재고 효율성의 극대화, 타이머 L, N 시리즈 (1초 ~ 48시간)

• 주요 스펙: 16단계 설정 범위 (1초 ~ 48시간), 멀티 타임 레인지
• 적용 설비: 자동화 조립 라인, 수처리 플랜트(펌프 교대 운전), 장기 에이징 테스트 룸, 대형 공작기계

글로벌 B2B 고객사들이 가장 선호하는 모델은 유지보수 시 부품의 파편화를 방지할 수 있는 통합형 제품입니다. '타이머 L, N 시리즈'는 단일 기기로 1초 단위의 짧은 제어부터 최대 48시간에 이르는 장기 제어까지 총 16단계의 타임 레인지 설정을 지원합니다. 이러한 멀티 타임 레인지 기능은 설비 엔지니어에게 막대한 운영 이점을 제공합니다. 설계 단계에서 공정 사이클이 유동적으로 변경되더라도 타이머를 재발주할 필요 없이 전면부 스위치 조작만으로 즉각적인 시스템 대응이 가능합니다. 장시간 가동이 요구되는 오븐 건조 라인이나, 일정한 인터벌로 펌프를 교대 운전시켜야 하는 수출용 수처리 패널 설계 시 최우선으로 검토되어야 할 규격입니다.

3) 주기적 반복 제어의 스탠다드, 플리커 타이머 (0.2초 ~ 12초)

• 주요 스펙: ON/OFF 반복 펄스 동작, 0.2초 ~ 12초 주파수 설정
• 적용 설비: 경광등 및 알람 시스템, 자동 윤활유 주입 장치, 집진기 펄스 밸브 제어

플리커 타이머는 설정된 시간 간격으로 접점의 ON과 OFF 신호를 무한 반복하는 특수 목적의 제어기기입니다. 성호제어기기의 플리커 타이머는 0.2초에서 12초 사이의 정밀한 작동 주기를 구현합니다. 산업 현장에서는 작업자 보호를 위한 안전 경광등 점멸, 기계 부품의 마모를 방지하기 위해 일정 주기마다 윤활유를 펌핑하는 자동 급유 시스템 등에 핵심적으로 적용됩니다. 짧은 주기로 수십만 회 이상 접점 개폐가 이루어져야 하는 가혹한 조건 속에서도, 접점부의 내구성과 아크 소호 능력을 극대화하여 안정적인 펄스 신호를 발생시키도록 공학적으로 설계되었습니다.

4. 완벽한 현장을 위한 제어반, 신뢰할 수 있는 타이머에서 시작됩니다

정밀한 타임 레인지의 선택은 단순한 부품의 선정을 넘어 전체 설비의 수명과 공정 효율을 결정짓는 핵심 엔지니어링 과정입니다. 0.1초의 초정밀 제어부터 100시간에 이르는 장기 제어까지, 설비의 목적에 부합하는 정확한 스펙의 타이머를 적용하는 것이 무엇보다 중요합니다.

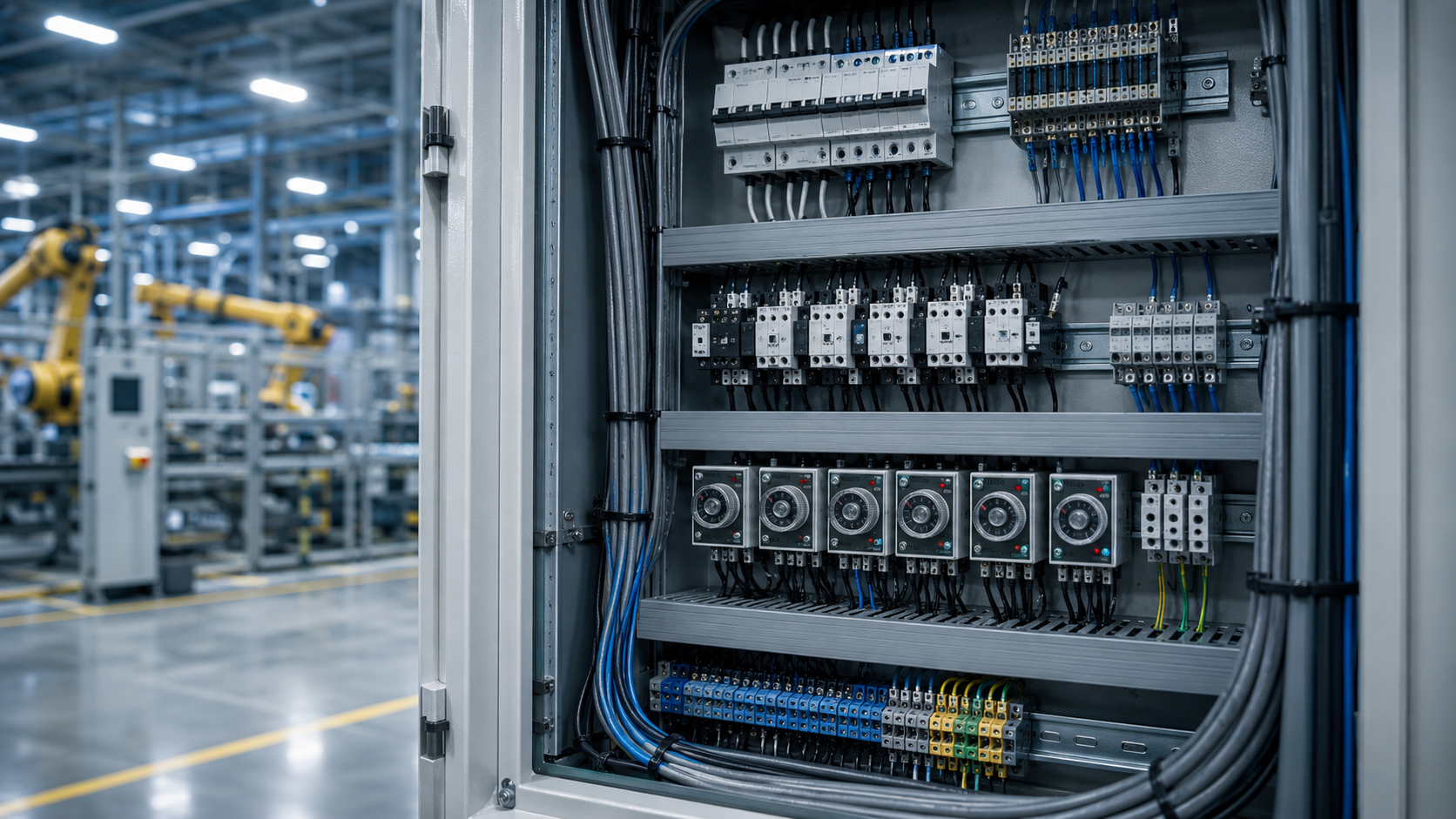

각종 릴레이와 마그네트, PLC가 복잡하게 얽혀 있는 제어반 내부에서 타이머는 시스템의 리듬을 지휘하는 마에스트로와 같습니다. 기계적 진동과 불규칙한 노이즈, 극한의 온도 변화가 발생하는 현장에서 묵묵히 정해진 시간을 카운트하고 오차 없이 접점을 구동하는 신뢰성이 장비 전체의 퀄리티를 보증합니다.

성호제어기기(주)는 30년간 축적된 대한민국 제조업의 단단한 기반을 바탕으로, 글로벌 산업 현장의 어떠한 조건에서도 오작동 없이 임무를 수행하는 산업용 제어기기를 공급하고 있습니다. 귀사의 설비가 요구하는 최적의 타임 레인지, 접점 구성, 반복 정밀도를 완벽히 충족하는 맞춤형 타이머 솔루션이 필요하시다면, 성호제어기기의 검증된 포트폴리오를 확인해 보시기 바랍니다. 견고하고 정밀한 회로 설계의 완성을 성호제어기기가 지원합니다.
