활용 가이드단락회로부 단자대와 시험용 단자대: 배전반 유지보수 안전 설계

전문가 칼럼 안전을 위한 특수 설계: 시험용 단자대와 단락회로부 단자대

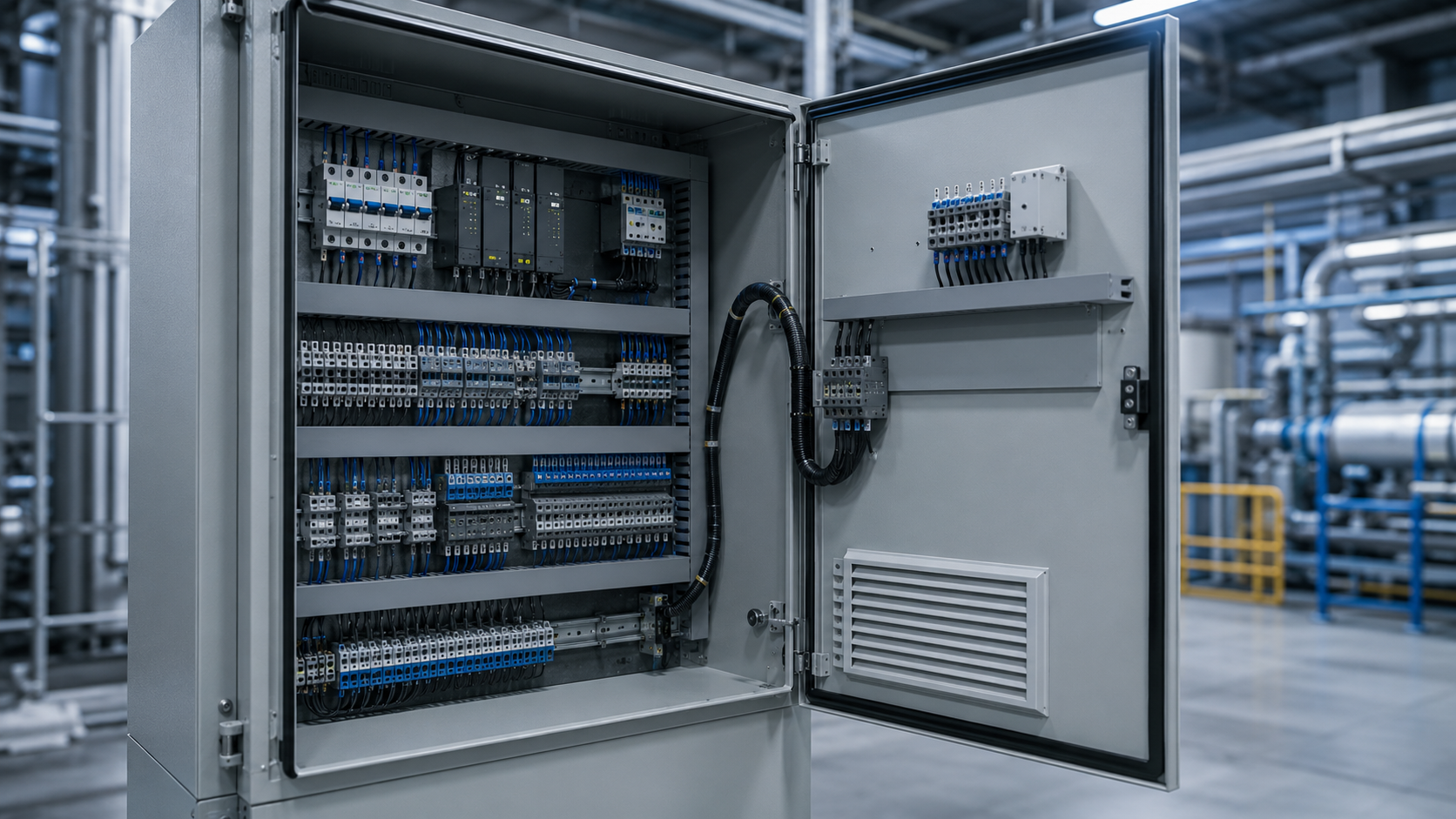

서론: 제어반 설계의 핵심, 보이지 않는 곳의 물리적 안전

최근 제조업계는 스마트 공장, 자동화 시스템 등 첨단 기술의 도입으로 급격한 변화를 맞이하고 있습니다. 그러나 제어반과 배전반의 심장부라 할 수 있는 전력 회로 구성에 있어서, 가장 중요한 가치는 수십 년 전이나 지금이나 변함없이 ‘작업자의 안전’과 ‘설비의 안정성’입니다. 글로벌 스탠다드를 충족해야 하는 해외 배전반 제조사 및 기계 장비 설계자들에게 있어, 단자대의 선택은 단순한 부품 조달을 넘어 시스템 전체의 신뢰성을 결정짓는 중대한 사안입니다.

특히 고전압, 고전류가 흐르는 배전반의 유지보수 작업 중에는 순간의 방심이나 부품의 구조적 결함이 치명적인 사고로 이어질 수 있습니다. 계기용 변압변류기 회로를 다룰 때 발생하는 의도치 않은 회로 개방 사고나, 단락 작업 시 부품 분실로 인한 조작 오류가 대표적인 예입니다.

본 칼럼에서는 ‘배전반 유지보수 안전을 위한 개방 사고 방지용 시험용 단자대와 쇼트볼트형 단락회로부 단자대 선택 기준’을 심도 있게 분석하고, 현장에서 발생할 수 있는 치명적인 위험을 구조적으로 차단하는 특수 단자대의 설계 메커니즘을 상세히 알아보고자 합니다.

1. 배전반 유지보수의 잠재적 위험: 계기용 변압변류기 회로 개방 사고의 치명성

전력 시스템에서 전류와 전압을 측정하고 보호 계전기를 작동시키기 위해 필수적으로 사용되는 기기가 바로 변류기와 계기용 변압기입니다. 유지보수나 계기 교체 작업을 진행할 때, 작업자는 반드시 이 회로들을 안전하게 분리하거나 단락시켜야 합니다.

여기서 가장 주의해야 할 점은 변류기 2차 측 회로의 개방입니다. 변류기 2차 측에 연결된 부하(계기나 계전기)가 분리되어 회로가 열리게 되면, 1차 측에 흐르는 대전류가 모두 여자 전류로 작용하게 됩니다. 이는 철심의 심각한 자기 포화를 일으키고, 2차 측 단자에 수천 볼트에 달하는 살인적인 고전압을 유기시킵니다.

이러한 현상은 절연 파괴, 화재, 기기 소손은 물론이고 현장 작업자의 생명을 위협하는 끔찍한 감전 사고로 직결됩니다. 따라서 글로벌 제어반 설계자들은 이러한 인적 오류나 구조적 한계로 인한 개방 사고를 원천적으로 차단할 수 있는 ‘페일 세이프(Fail-Safe)’ 설계가 적용된 부품을 강력히 요구하고 있습니다.

2. 시험용 단자대: 기계적 메커니즘을 통한 완벽한 개방 방지

이러한 회로의 위험성을 제어하기 위해 고안된 것이 바로 시험용 단자대입니다. 단순한 전선의 연결과 분해를 넘어, 유지보수 시 발생할 수 있는 단선 및 개방 사고를 내부 구조적으로 방지하는 핵심 안전 제어기기입니다.

1) 내부 스프링 메커니즘
우수한 품질의 시험용 단자대는 회로를 분리하는 과정에서 발생할 수 있는 찰나의 개방 상태조차 허용하지 않도록 특수 설계된 내부 스프링 구조를 갖추고 있습니다. 테스트 플러그를 삽입하거나 스위치를 조작할 때, 스프링의 강한 장력이 내부 접점을 확실하게 밀착시키거나 우회 경로를 즉각적으로 형성합니다. 이를 통해 작업자의 조작 속도나 숙련도와 무관하게 언제나 안전한 폐회로 상태를 유지하며 계기를 분리할 수 있습니다.

2) 보조 접점 구조 해설
고급 시험용 단자대의 또 다른 핵심 특장점은 접점 분리 전 선 접속 메커니즘이 적용된 보조 접점 구조입니다. 이는 새로운 회로(단락 회로)가 완전히 연결되기 전까지는 기존 회로가 절대 끊어지지 않도록 설계된 시퀀스 접점 방식입니다. 플러그를 꽂는 동작 하나만으로 2차 측 단락과 계기 측 개방이 순차적이고 안전하게 이루어집니다. 이는 작업 공정을 단순화할 뿐만 아니라, 배전반 조립 공정에서의 작업 시간 단축과 유지보수 효율성을 극대화하는 데 기여합니다.

3. 단락회로부 단자대: 유연성과 현장 실용성의 결합

유지보수 작업 시 임시로 회로를 구성하거나 특정 구간을 바이패스해야 할 때, 단락회로부 단자대가 사용됩니다. 해외 주요 산업 현장에서 단락회로부 단자대를 평가할 때 가장 중요하게 보는 요소는 직관적인 사용성과 부품 분실 방지 설계입니다.

1) 쇼트볼트를 활용한 유연한 단락 회로 구성
기존의 고정형 링크 바 방식과 달리, 특수 설계된 단락회로부 단자대는 전용 쇼트볼트를 사용하여 작업자가 원하는 위치의 단자들을 자유롭고 견고하게 단락시킬 수 있습니다. 볼트 체결 방식은 진동이 심한 공작기계나 대형 플랜트 설비 환경에서도 접촉 불량 없이 안정적인 통전을 보장합니다. 해외 수출용 제어 패널 설계 시, 이러한 견고한 체결 방식은 장거리 운송 후에도 변함없는 품질을 유지하게 하는 중요한 스펙 중 하나입니다.

2) 세퍼레이터 보관 방식을 통한 분실 방지 (실용적 디자인)
현장 유지보수 작업자들이 가장 빈번하게 겪는 애로사항 중 하나는, 분해해 놓은 작은 쇼트볼트나 부속품을 어두운 배전반 내부나 현장에서 분실하는 것입니다. 볼트 하나를 잃어버려 시스템 복구가 지연되는 일은 현장에서 막대한 비용 손실을 초래합니다. 이를 해결하기 위해 최상급 단락회로부 단자대는 미사용 볼트를 단자대 사이의 세퍼레이터(격벽)에 체결하여 보관할 수 있는 실용적인 디자인을 채택하고 있습니다. 작업자는 분리한 볼트를 즉시 세퍼레이터의 예비 홀에 고정해 둘 수 있어 부품 분실의 위험을 100% 차단하며, 작업 후 정리 정돈과 직관적인 현장 관리가 가능해집니다. 이는 단순해 보이지만, 실제 제조 및 유지보수 현장의 고충을 정확히 꿰뚫어 본 제조업 기반의 노하우가 깃든 설계입니다.

4. 글로벌 제어반 설계자를 위한 단자대 선택 기준

해외 B2B 바이어 및 엔지니어들이 벤더를 선정할 때 검토해야 할 특수 단자대 선택 기준은 다음과 같습니다.

• 물리적 내구성과 소재의 질: 난연성 재질(UL94 V-0 등급 이상)을 사용하여 전기적 화재에 대비하고 있는지, 접점부의 도금 상태가 부식에 강한지 확인해야 합니다.
• 구조적 페일 세이프: 앞서 언급한 내부 스프링 장력과 접점 분리 전 선 접속 구조가 기계적으로 완벽히 구현되어 있는지 검증해야 합니다.
• 현장 작업자 친화적 설계: 쇼트볼트 세퍼레이터 보관 기능과 같이 유지보수의 편의성을 극대화하고 휴먼 에러를 줄일 수 있는 디테일한 설계가 반영되어 있어야 합니다.
• 제조사의 신뢰도와 품질 관리: 제어기기는 정통 제조업의 노하우가 품질을 좌우합니다. 일관된 품질 관리가 가능한 제조사를 파트너로 선정해야 합니다.

결론 및 도입 안내: 유지보수의 안전성을 완성하는 성호제어기기

배전반과 제어 패널의 가치는 겉으로 드러나는 화려한 외관이 아니라, 보이지 않는 곳에서 시스템을 지탱하는 부품의 ‘신뢰도’에서 결정됩니다. 아주 작은 단자대 하나가 설비 전체의 운명을 가르고 작업자의 생명을 보호합니다.

수십 년간 대한민국 제어기기 산업의 든든한 뿌리 역할을 해온 성호제어기기(주)는 글로벌 스탠다드에 부합하는 철저한 품질 관리와 현장 중심의 실용적 설계를 바탕으로 최고 수준의 시험용 단자대 및 단락회로부 단자대를 생산하고 있습니다.

개방 사고를 완벽히 차단하는 정교한 스프링 메커니즘과 현장의 부품 분실까지 고려한 세퍼레이터 보관 특허 디자인 등 성호제어기기만의 특수 단자대 라인업은 귀사의 배전반과 스마트 공장 제어 패널의 가치를 한 단계 높여줄 것입니다.

세계 시장에서 경쟁하는 귀사의 제품에 가장 신뢰할 수 있는 ‘안전’을 조립하십시오. 제품 상세 스펙, 카탈로그 요청 및 글로벌 대리점 문의는 아래 공식 웹사이트를 통해 확인하실 수 있습니다.
