활용 가이드리미트 스위치 선택 가이드: 환경별 조건과 액추에이터 타입별 적용 기준

환경 및 액추에이터 타입별 리미트 스위치 완벽 선택 가이드

도입부: 산업 자동화의 최전선, 리미트 스위치의 무결성이 설비의 수명을 결정한다

글로벌 제조 현장과 스마트 공장의 고도화가 진행될수록, 설비의 위치를 제어하고 구동을 통제하는 '가장 기초적이면서도 핵심적인' 부품의 중요성이 대두되고 있습니다. 그 중심에 있는 것이 바로 리미트 스위치입니다.

광학 센서나 근접 센서가 발전하고 있음에도 불구하고, 여전히 공작기계 설계자, 배전반 조립자, 그리고 중공업 설비 엔지니어들이 기계식 리미트 스위치를 고집하는 이유는 명확합니다. 전기적 노이즈에 대한 강력한 내성, 극한의 온도와 습도, 절삭유와 분진이 난무하는 악조건 속에서도 물리적인 접점을 통해 가장 확실하고 오차 없는 신호를 전달하기 때문입니다.

본 칼럼에서는 성공적인 글로벌 제조 및 자동화 설비 구축을 위해, 위치 검출 환경에 따른 선택 기준을 제시하고, 각 설비에 맞는 액추에이터 타입별 리미트 스위치 종류를 완벽하게 분석합니다. 이를 통해 엔지니어와 설계자들이 직면하는 오작동 리스크를 최소화하고, 최적의 효율을 내는 리미트 스위치 해설 및 가이드를 제공하고자 합니다.

제1장. 위치 검출 환경에 따른 선택 기준

리미트 스위치 선택에 있어 가장 먼저 고려해야 할 것은 설비가 가동되는 물리적 환경입니다. 아무리 훌륭한 액추에이터를 가진 스위치라도, 환경 변수를 고려하지 않은 하우징과 씰링을 선택한다면 치명적인 시스템 결함으로 이어질 수 있습니다.

1. 절삭유 및 분진 환경 (공작기계, 가공 설비)

공작기계나 금속 가공 설비 내부에 장착되는 스위치는 지속적으로 절삭유, 쇳가루, 미세 분진에 노출됩니다. 이 경우 67 이상의 방수/방진 등급은 필수적이며, 하우징 틈새로 오일이 침투하는 것을 막기 위해 내유성 고무 씰이 적용된 모델을 선택해야 합니다.

2. 극한의 온도 및 옥외 환경 (항만 설비, 크레인, 옥외 배전반)

극고온이나 극저온 환경, 또는 옥외 자외선에 직접 노출되는 제어 패널 및 배전반의 경우, 일반 플라스틱 소재는 경화되거나 파손될 위험이 큽니다. 아연 다이캐스팅 혹은 알루미늄 합금 등 견고한 메탈 하우징을 채택하여 기계적 강도를 높이고 외부 충격으로부터 내부 접점을 보호해야 합니다.

3. 기계적 진동 및 충격 환경 (프레스 설비, 컨베이어 라인)

초당 수십 회의 진동이 발생하는 프레스나 대형 컨베이어 라인에서는 접점의 '채터링(미세 진동으로 인한 접점 불안정)' 현상이 발생할 수 있습니다. 이를 방지하기 위해 스냅 액션 기구가 내장된 스위치를 선택하여, 외부 충격과 무관하게 접점이 빠르고 확실하게 전환되도록 설계해야 합니다.

제2장. 플런저, 롤러 레버, 조절 로드 등 액추에이터별 요약표

설비의 기구적 특성과 이동 물체의 궤적에 따라 적합한 액추에이터를 선정하는 것이 리미트 스위치 선택의 두 번째 핵심입니다. 아래는 주요 액추에이터 타입에 대한 직관적인 요약표입니다.

제3장. 설비 및 스펙에 맞는 최적의 리미트 스위치 고르는 법

글로벌 엔지니어들이 리미트 스위치를 설계에 반영할 때, 반드시 확인해야 하는 기계적/전기적 스펙 기준은 다음과 같습니다.

1. 궤적에 따른 액추에이터 정밀 매칭

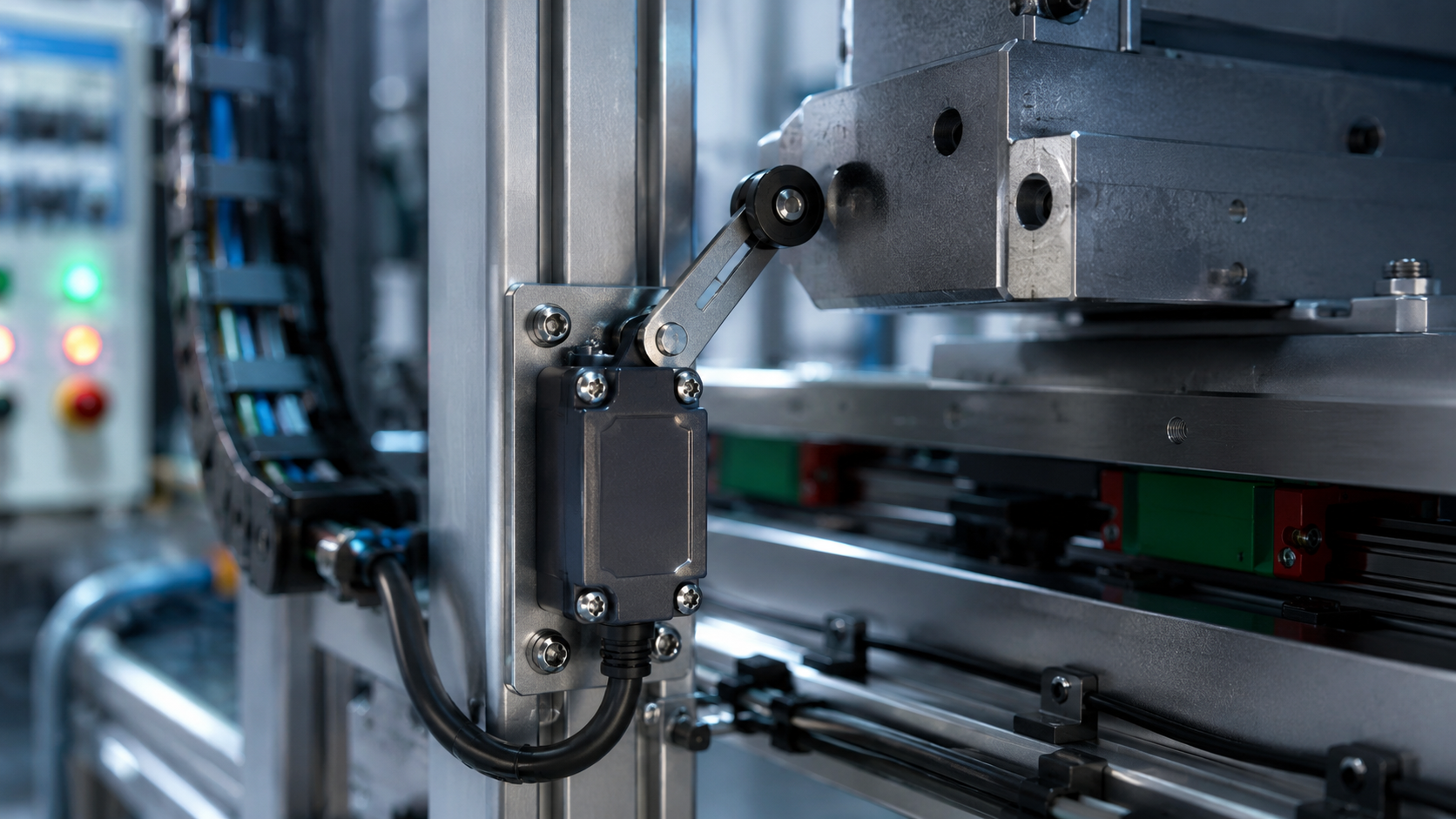

• 통과하는 물체의 제어: 대상 물체가 한 방향 혹은 양방향으로 스위치를 '지나쳐' 가는 구조라면 가변 레버형이나 고정 레버형을 적용해야 합니다. 오버트래블(접점 작동 후 추가로 눌릴 수 있는 여유 거리)이 커서 충격 흡수에 유리합니다.
• 직진으로 누르는 물체의 제어: 배전반 도어나 프레스기처럼 대상 물체가 스위치를 정면으로 '누르고 멈추는' 구조에서는 롤러 푸시형이나 볼 푸시형이 적합합니다. 이는 직진 하중을 안정적으로 견디며 정밀한 위치 검출을 보장합니다.

2. 조작력과 복귀력

가벼운 소형 부품을 검출할 때는 조작력이 낮은 스프링 레버형이나 가변 핀 레버형을 사용하여 타겟 물체에 손상이 가지 않도록 해야 합니다. 반면, 무거운 철판이나 대형 설비 부품을 제어할 때는 진동에 의해 스위치가 오작동하지 않도록 강한 조작력과 복귀력을 가진 메탈 재질의 고정 레버형을 채택해야 합니다.

3. 접점 구성 및 전기적 용량

제어반이나 배전반 내부의 컨트롤러와 직접 연결할 경우, 미세 전류에서도 접촉 신뢰성이 보장되는 금도금 접점이나 크로스바 접점이 유리합니다. 반면, 모터나 마그네트 콘택터 등 동력 기기를 직접 제어해야 하는 경우에는 높은 정격 전류를 견딜 수 있는 대용량 스냅 액션 리미트 스위치를 설계에 반영해야 합니다.

제4장. 왜 성호제어기기인가? – 글로벌 시장을 향한 압도적 품질 우위

해외 스마트 공장 구축, 배전반 수출, 고정밀 공작기계 조립 등 글로벌 프로젝트를 수행하는 엔지니어와 바이어들에게 '부품의 신뢰성'은 곧 '기업의 브랜드 가치'와 직결됩니다. 단 하나의 스위치 불량이 막대한 생산 손실을 야기할 수 있는 제조업의 엄격한 생태계 속에서, 성호제어기기(주)의 리미트 스위치는 타협 없는 품질로 해답을 제시합니다.

1. 전통 있는 제조업 노하우와 압도적인 기계적 수명

최첨단 기술도 결국 견고한 하드웨어가 뒷받침되어야 구현될 수 있습니다. 성호제어기기는 오랜 기간 축적된 제조 기술력을 바탕으로, 수백만 회 이상의 기계적 개폐 수명을 보장하는 내구성 강한 제품 라인업을 제공합니다. 가변 레버형부터 볼 푸시형까지, 산업 현장의 어떤 가혹한 충격 속에서도 본연의 역할을 다합니다.

2. 다양한 환경에 대응하는 폭넓은 커스터마이징 및 라인업

스마트 공장의 환경은 제각각입니다. 성호제어기기는 방수 및 방진, 내유성 씰링, 내부식성 메탈 하우징 등 현장의 특정 요구 조건을 충족시키는 맞춤형 솔루션을 제안합니다. 이는 해외 조립자와 설계자들에게 설계의 자유도와 유지보수의 편의성을 동시에 제공합니다.

3. 글로벌 규격에 부합하는 안정성과 빠른 대응

해외 바이어들이 요구하는 엄격한 국제 규격을 만족하며, 대량 발주 및 납기 요구에 신속하고 정확하게 대응하는 생산 인프라를 갖추고 있습니다. '설비의 눈과 손'이 되어주는 제어 부품 라인업에 있어, 성호제어기기는 가장 든든한 파트너가 될 것입니다.

결론: 성공적인 설비 제어의 첫걸음, 완벽한 스위치의 선택

리미트 스위치의 종류는 다양하지만, 귀사의 설비 스펙과 운영 환경에 '정확히 들어맞는' 제품을 선정하는 것은 고도의 전문성을 요하는 일입니다. 리미트 스위치 종류에 대한 완벽한 이해와 가변 레버형, 롤러 푸시형 등 액추에이터의 물리적 특성을 바탕으로 최적의 부품을 적용할 때, 비로소 설비는 멈춤 없이 완벽하게 작동합니다.

귀사의 차세대 배전반 설계, 스마트 공장 자동화 라인 구축, 혹은 신규 공작기계 개발에 있어 세계 최고 수준의 내구성과 정밀도를 자랑하는 리미트 스위치가 필요하십니까?

전 세계 어디서든 신뢰받는 품질로 보답하는 성호제어기기(주)와 지금 바로 상의하십시오. 귀사의 프로젝트가 요구하는 완벽한 제어 솔루션을 제공해 드리겠습니다.
