산업용 단자대 적용 환경별 선택 기준 (B2B 실무 가이드)
부제: 제어반 및 배전반 설계 환경에 최적화된 고정식·조립식 산업용 단자대 종류별 맞춤 선택 기준
도입: 제어반의 혈관을 책임지는 단자대, 선택의 기준이 설비의 수명을 결정한다

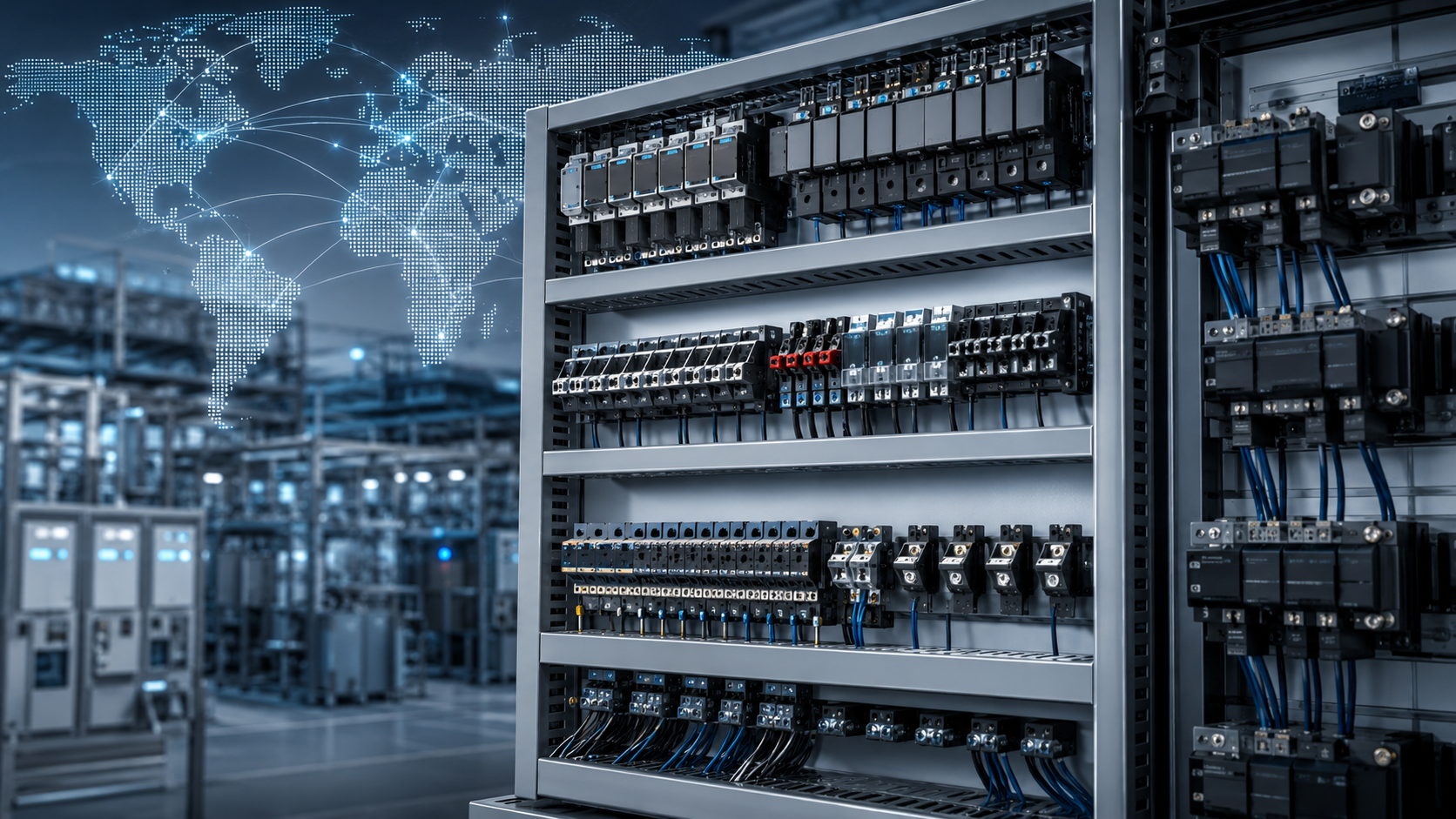

현대의 산업 현장은 초정밀화, 자동화의 길을 걷고 있습니다. 스마트 팩토리의 거대한 조립 라인부터 심해를 항해하는 선박의 엔진 제어실, 그리고 고도의 정밀도를 요구하는 CNC 공작기계에 이르기까지, 모든 자동화 설비의 중심에는 '제어반(Control Panel)'과 '배전반(Switchboard)'이 존재합니다. 그리고 이 제어반 내부에서 수많은 전선과 회로를 안전하고 체계적으로 연결하는 핵심 부품이 바로 산업용 단자대입니다.
해외 배전반 조립자(Assembler)나 공작기계 설계자(Designer)들에게 단자대 결선 작업은 전체 공수(Man-hour)의 상당 부분을 차지합니다. 또한, 진동, 고온, 부식성 가스 등 가혹한 산업 환경 속에서 단자대의 체결력이 약화되거나 절연이 파괴될 경우, 이는 곧바로 시스템 셧다운(Shutdown)과 막대한 경제적 손실로 이어집니다.
따라서 산업용 단자대 선택 기준은 단순한 '단가'가 아닌, '설치 환경에 대한 이해'와 '장기적 신뢰성(Reliability)'에 두어야 합니다. 본 칼럼에서는 글로벌 스탠다드를 충족하는 B2B 제어기기 전문 기업 성호제어기기(주)의 기술적 인사이트를 바탕으로, 산업 환경별 최적의 단자대 선택 기준과 솔루션을 제시합니다.
제 1장. 단자대 종류별 특징 및 산업별 맞춤 선택 가이드
단자대는 크게 결선 방식과 구조, 특수 목적에 따라 여러 형태로 나뉩니다. 설계하고자 하는 시스템의 확장성, 유지보수 빈도, 회로의 특성에 맞춰 정확한 타입을 선정하는 것이 공정 효율화의 첫걸음입니다.
1. 고정식 단자대: 흔들림 없는 안정성
고정식 단자대는 하나의 절연 베이스(Base) 위에 여러 개의 극(Pole)이 일체형으로 성형된 구조입니다.
1) 기술적 특징: 일체형 베이스 구조로 인해 물리적 내구성이 뛰어나며, 강한 진동에도 체결된 전선이 쉽게 이탈하지 않습니다. 대용량 전류를 취급하는 메인 전원 인입부나, 규격이 정해져 있어 추후 회로 확장이 불필요한 양산형 장비에 주로 사용됩니다.
2) 최적 적용 환경: 표준화된 독립형 공작기계, 소형 배전함, 진동이 지속적으로 발생하는 압축기 및 프레스 설비.
3) 설계자 포인트: 초기 패널 설계 시 공간 할당만 정확히 이루어진다면, 가장 경제적이고 직관적인 배선이 가능합니다.
2. 조립식 단자대: 무한한 확장성과 공간 효율
DIN 레일(DIN Rail) 위에 필요한 수량만큼 결합하여 사용하는 블록 형태의 단자대입니다.
1) 기술적 특징: 1극 단위로 조립 및 분리가 가능하여 설계 변경에 극도로 유연합니다. 센서, 액추에이터, PLC 등이 복잡하게 얽혀 있는 현대의 자동화 제어반에서는 필수적인 요소입니다. 접지용, 퓨즈 내장형, 2단/3단 단자대 등 다양한 기능성 블록과 혼용하여 공간 효율성을 극대화할 수 있습니다.
2) 최적 적용 환경: 스마트 팩토리 메인 제어 패널, 대규모 플랜트 설비 제어반, 해외 수출용 모듈형 배전반.
3) 설계자 포인트: 해외조립자(Overseas Assemblers)들이 가장 선호하는 타입으로, 유지보수 시 문제가 발생한 극(Pole)만 개별 교체할 수 있어 다운타임을 최소화합니다.
3. 시험용 단자대: 안전한 유지보수의 핵심
회로를 완전히 차단하지 않고도 전류나 전압을 안전하게 측정하고 테스트할 수 있도록 설계된 특수 단자대입니다.
1) 기술적 특징: 내부에 슬라이딩 링크(Sliding Link)나 플러그인(Plug-in) 구조를 갖추고 있어, 계전기 시험이나 계기반 교체 시 활선 상태에서도 메인 회로에 영향을 주지 않고 안전하게 분리 및 측정이 가능합니다.
2) 최적 적용 환경: 수배전반의 보호 계전기 패널, 전력 감시 시스템, 발전소 및 변전소 제어반.
4. 단락회로부 단자대: CT 회로 보호의 필수품
전류 변성기(CT, Current Transformer)의 2차 측 회로에 주로 사용되는 단자대입니다.
1) 기술적 특징: CT 2차 측이 개방(Open)될 경우 고전압이 유기되어 기기 소손 및 폭발의 위험이 있습니다. 단락회로부 단자대는 계기를 분리하거나 교체할 때, 단자대 자체에서 먼저 회로를 단락(Short)시켜 CT를 보호하는 메커니즘을 제공합니다.
2) 최적 적용 환경: 고압 및 특고압 배전반의 계량기 및 보호계전기 회로.
제 2장. 한눈에 보는 적용 환경별 단자대 종합 비교 분석표
복잡한 제어반 설계 과정에서 의사결정을 돕기 위해, 각 단자대의 특성과 환경을 수치적/직관적으로 비교했습니다.
| 구분 | 주요 특징 및 구조 | 적용 최적 환경 | 성호제어기기 단자대 강점 |
|---|
| 고정식 단자대 | 일체형 베이스, 우수한 내진동성, 높은 결속력 | 기계식 프레스, 양산형 표준 제어반, 대용량 전원부 | 난연성(UL94 V-0) 재질 적용, 장기 변형 없는 고강도 절연물 사용 |
| 조립식 단자대 | DIN 레일 장착, 1극 단위 유연한 확장, 좁은 공간 활용 | 스마트팩토리 PLC 패널, 로봇 제어반, 모듈형 배전반 | 국제 규격(DIN) 완벽 호환, 다양한 액세서리(점퍼, 마커) 지원 |
| 시험용 단자대 | 활선 상태 테스트 가능, 슬라이딩 링크 구조 | 전력 감시반, 수배전반 미터링 패널 | 접촉 저항을 최소화한 정밀 가공 도체, 직관적인 조작부 설계 |
| 단락회로부 단자대 | CT 2차측 단락 보호 구조, 고전압 유기 방지 | 고압 변전 설비, 보호계전기 제어반 | 확실한 단락 메커니즘, 작업자 안전을 고려한 완벽한 절연 커버 |
제 3장. 극한의 환경을 극복하는 특수 설계: 부식 방지용 스테인리스 볼트 단자대
일반적인 실내 공장(Indoor Factory)과 달리, 특정 산업군은 부품에 가혹한 내환경성을 요구합니다. 해상 부유 설비(Offshore), 선박 제어반, 화학 플랜트, 하수 처리장 등은 염분과 각종 화학 가스(황화수소, 암모니아 등)에 상시 노출됩니다.
이러한 환경에서 일반 스틸(Steel) 재질의 볼트와 단자를 사용할 경우, 수개월 내에 심각한 부식이 발생합니다. 부식은 곧 접촉 저항 증가로 이어져 열폭주(Thermal Runaway)나 아크(Arc)를 유발하며 이는 화재의 직접적인 원인이 됩니다.
이러한 특수 산업군의 니즈를 해결하기 위해, 성호제어기기는 부식성이 강한 환경을 위한 '스테인리스(SUS) 볼트 단자대 주문 제작 옵션'을 제공합니다.
1. 소재의 혁신: 내부식성이 뛰어난 스테인리스 합금을 결합 볼트 및 주요 도체 압착부에 적용하여 염해와 산성 가스로부터의 산화를 원천 차단합니다.
2. 커스터마이징 역량: 고객사의 설계 스펙과 요구되는 내환경 등급(IP Rating 및 부식 저항 기준)에 맞춰 맞춤형 생산(Customization)이 가능하며, 이는 해외 프로젝트를 수주하는 EPC 업체나 플랜트 설계자에게 강력한 무기가 됩니다.
제 4장. 글로벌 표준을 뛰어넘는 성호제어기기의 품질 신뢰도
B2B 부품 소싱, 특히 해외로 수출되는 장비에 탑재되는 성호제어기기 단자대를 선택해야 하는 가장 강력한 이유는 철저하게 검증된 '글로벌 품질 인증'에 있습니다. 북미 시장이나 유럽 시장에 제어반을 수출하기 위해서는 부품 단위에서부터 국제 규격을 충족해야 합니다.
1. CE 마크 (유럽 연합 통합 규격):
엄격한 유럽의 안전, 건강, 환경 및 소비자 보호 요건을 충족함을 증명합니다. CE UL 인증 단자대는 유럽 수출용 장비 설계 시 별도의 까다로운 소명 절차 없이 즉각적인 부품 채택이 가능하게 합니다.
2. UL 인증 (미국 보험협회 안전시험소):
미국 및 북미 시장 수출 시 필수적인 인증으로, 제품의 화재 위험성 및 감전 위험에 대한 가혹한 테스트를 통과했음을 의미합니다. 성호제어기기의 단자대는 최고 등급의 난연성(Flame Retardant, UL94 V-0) 플라스틱 원료를 사용하여 화재 발생 시 불길의 확산을 억제합니다.
3. ISO 9001 / ISO 14001 경영 시스템:
단순히 하나의 제품이 뛰어난 것을 넘어, 설계, 개발, 생산, 서비스 전 과정에 걸쳐 국제 표준화 기구의 품질경영(ISO 9001)과 환경경영(ISO 14001) 시스템을 준수하여 일관된 고품질을 유지합니다.
안정성, 내구성, 그리고 나노미터(nm) 단위의 정밀도를 바탕으로 생산되는 성호제어기기의 제품군은 기계적 스트레스와 전기적 부하가 교차하는 산업 현장에서 완벽한 퍼포먼스를 보장합니다.
결론: 제어반의 완성도는 가장 작은 부품에서 시작됩니다
현대 산업의 핏줄인 전력과 신호를 끊임없이, 그리고 안전하게 이어주는 역할. 그것이 단자대의 본질입니다. 단자대 선정의 오류로 인한 시스템 다운타임 비용은 단자대 구매 비용의 수만 배에 달할 수 있습니다. 따라서 해외 B2B 마케터, 시스템 통합업체(SI), 배전반 설계자들은 반드시 검증된 인증과 탄탄한 제조 기반을 갖춘 파트너를 선택해야 합니다.
성호제어기기(주)는 지난 수십 년간 축적된 제조 노하우와 지속적인 R&D를 통해, 가장 표준적인 고정식 단자대부터 극한 환경을 견디는 스테인리스 주문 제작 단자대까지 폭넓은 포트폴리오를 제공하고 있습니다.
"산업 현장을 움직이는 기술, 안전을 제어하고 미래를 혁신하다"
글로벌 스탠다드를 만족하는 성호제어기기(주)의 완벽한 결선 솔루션을 경험하십시오.
귀사의 제어반 설계에 최적화된 맞춤형 솔루션을 제안해 드립니다.
1. 전체 제품군(단자대 및 소켓) 카탈로그 다운로드 및 B2B 기술 상담 신청하기
https://controlswitch.co.kr/
자주 묻는 질문 (FAQ)
1. 고정식 단자대와 조립식 단자대의 가장 큰 차이점은 무엇인가요?
고정식 단자대는 일체형 베이스로 제작되어 진동에 매우 강해 양산형 표준 장비에 적합합니다. 반면, 조립식 단자대는 1극 단위로 레일에 결합 및 확장이 가능하여 잦은 설계 변경이나 공간 활용이 중요한 스마트 팩토리 제어반에 최적화되어 있습니다.
2. 가동 중인 회로에서 안전한 측정을 하려면 어떤 단자대를 선택해야 하나요?
안전한 유지보수를 위해서는 '시험용 단자대'를 권장합니다. 내부에 장착된 슬라이딩 링크를 통해 장비의 전원을 끄지 않은 활선 상태에서도 메인 회로에 영향을 주지 않고 안전하게 측정 및 계기반 교체 작업을 수행할 수 있습니다.
3. 부식성 가스나 염분에 지속적으로 노출되는 환경에는 어떤 솔루션이 있나요?
성호제어기기는 해상 설비, 화학 플랜트, 하수 처리장 등 가혹한 환경을 위해 부식 방지용 '스테인리스(SUS) 볼트 단자대'를 주문 제작으로 제공하고 있습니다. 일반 스틸보다 산화와 염해에 대한 저항력이 탁월하여 접촉 불량 및 화재 위험을 방지합니다.
4. 미국이나 유럽 수출용 장비에 성호제어기기 제품을 적용해도 문제가 없나요?
전혀 문제없습니다. 성호제어기기의 단자대는 유럽 수출을 위한 CE 마크와 북미 시장을 위한 UL 인증을 획득하였습니다. 또한, 최고 등급의 난연성(UL94 V-0) 소재를 적용하여 글로벌 표준 안전 규격을 완벽히 준수합니다.
5. 고압 배전반의 전류 변성기(CT) 2차 회로 보호를 위해 필수적인 단자대는 무엇인가요?
반드시 '단락회로부 단자대'를 사용해야 합니다. CT 2차 측이 개방될 경우 발생하는 고전압 유기를 막기 위해, 계기를 분리하기 전 단자대 자체에서 먼저 회로를 단락시켜 장비 소손과 폭발 위험을 예방해 줍니다.
참고 문헌 및 출처
1. 성호제어기기(주) 산업용 단자대 기술 및 제품 매뉴얼
2. 국제전기기술위원회(IEC) 배전반 및 제어반 설계 표준 (IEC 61439)
3. 미국 보험협회 안전시험소(UL) 산업용 제어기기 안전 규격 (UL 508)
