Executive Summary
글로벌 제조 현장과 플랜트 산업에서 제어반의 안정성은 곧 전체 생산 라인의 가동률과 직결됩니다. 특히 고온 다습한 기후 조건이나 분진이 흩날리는 열악한 환경에서는 작은 부품 하나의 결함이 막대한 경제적 손실을 초래할 수 있습니다. 본 칼럼은 제어반 설계 엔지니어 및 해외 B2B 바이어를 대상으로, 가혹한 산업 현장에서도 무결점 작동을 보장하는 방습형 캠 스위치의 핵심 설계 조건과 캠스위치 전기적 수명 데이터를 분석합니다. 성호제어기기(주)의 SHCS-2H, 3H 모델을 중심으로 부식 방지 기술, 단자부 안전 설계, 그리고 수명 주기 계산 가이드를 제시합니다.
2. 도입: 극한의 제조 환경, 제어반의 가장 취약한 고리를 사수하라
스마트 공장 구축과 자동화 설비 도입이 가속화되면서 제어반 내부에 장착되는 부품의 내구성에 대한 글로벌 기준이 엄격해지고 있습니다. 동남아시아의 고습도 환경이나 중남미 지역의 극한 기온 차이 등 다양한 글로벌 수출 환경을 고려할 때, 제어반 설계의 핵심은 외부 오염원으로부터 회로를 보호하는 것입니다.
공작기계 설계자와 제어 패널 조립자에게 스위치는 단순한 조작 기구가 아닙니다. 이는 설비와 작업자를 잇는 1차 인터페이스이자, 과부하와 합선을 방어하는 최전선입니다. 따라서 캠 스위치 접점 수명과 물리적 내구성은 장비 전체의 신뢰성을 결정짓는 절대적인 지표가 됩니다.
3. 핵심 분석: 방습형 모델 성능 및 오염과 습기 환경 대응 능력

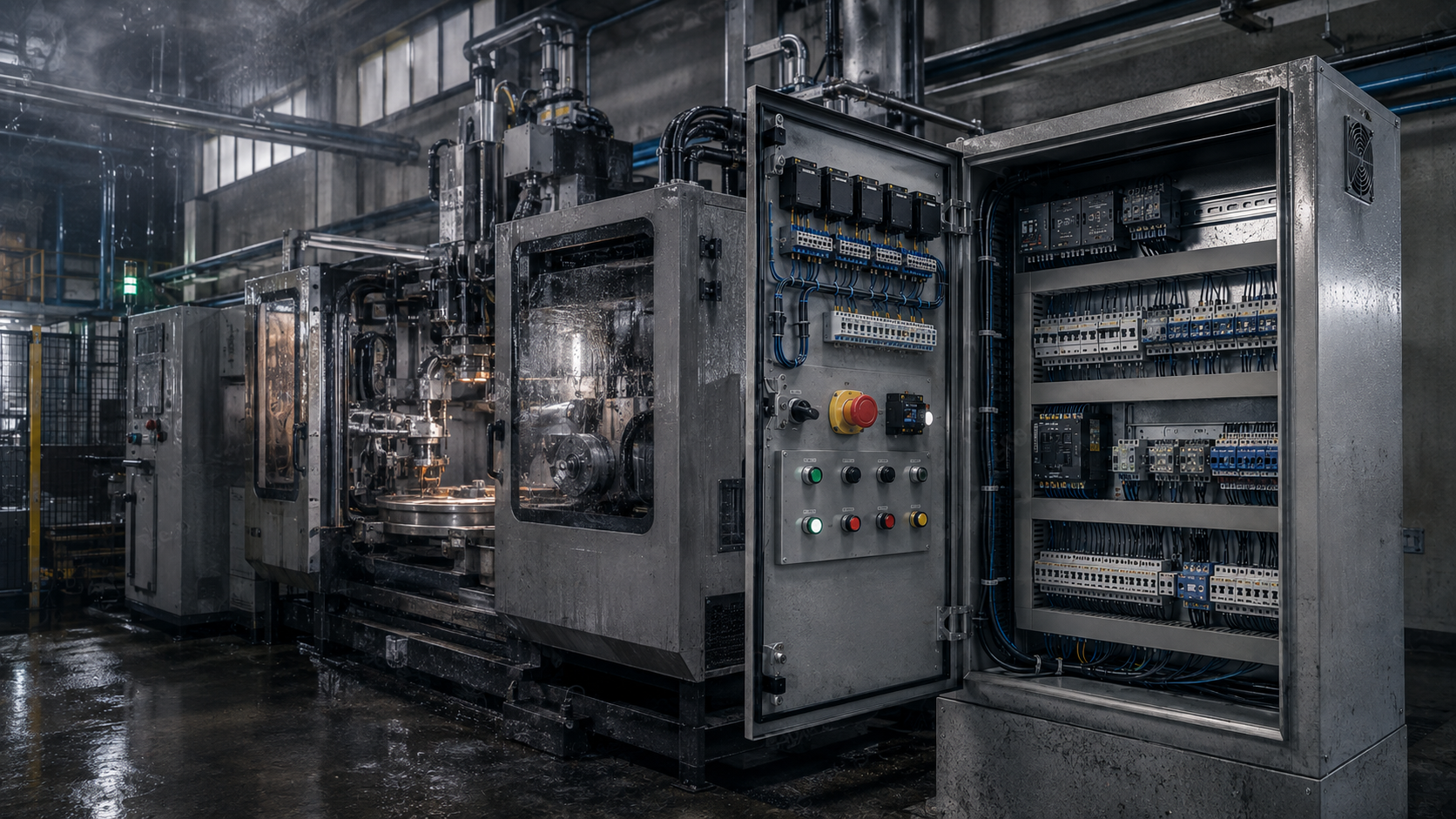

제조업 현장에서는 절삭유, 금속 분진, 그리고 높은 습도가 상시 존재합니다. 일반적인 스위치는 이러한 환경에서 접점부 산화 및 절연 파괴 현상을 겪기 쉽습니다. 이를 극복하기 위해 설계된 것이 바로 방습 및 방진 성능을 극대화한 방습형 캠 스위치입니다.
제어반 설계 엔지니어를 위한 방습형 캠 스위치(SHCS-2H, 3H) 종류 및 패널 규격별 핸들치수 적용 가이드

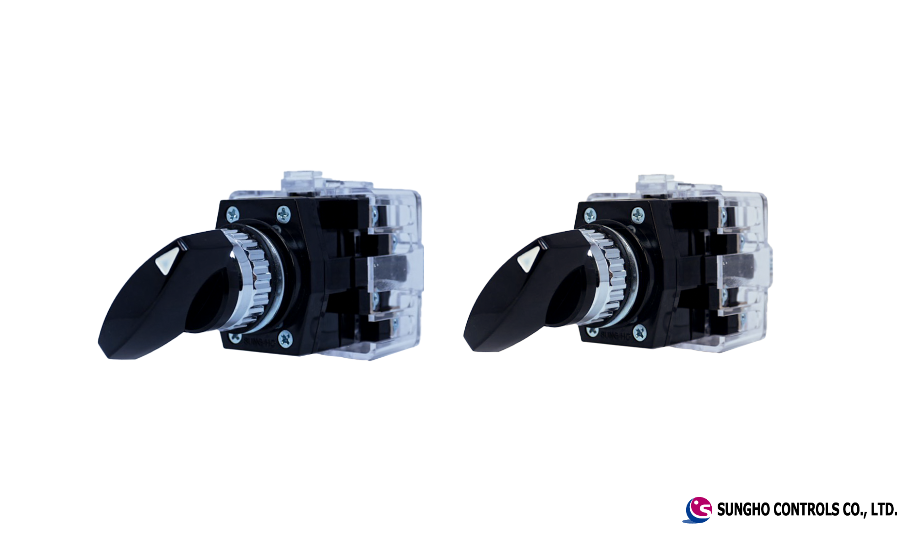

성호제어기기(주)의 SHCS-2H와 3H 모델은 외부의 습기와 오염 물질이 내부 접점으로 침투하는 것을 원천 차단하는 밀폐형 구조를 채택하고 있습니다. 패널 설계 시 규격에 맞는 정확한 핸들 치수 적용은 조작성과 방습 기밀성을 동시에 확보하는 필수 요소입니다.
| 모델명 | 주요 특징 및 적용 환경 | 패널 타공 규격 | 권장 핸들 치수 | 방습 구조 특장점 |
|---|
| SHCS-2H | 중소형 제어반, 표준형 공작기계 | Ø 22mm / Ø 25mm | 48 x 48 mm | 고탄성 패킹 적용으로 패널 전면부 수분 유입 차단 |
| SHCS-3H | 대형 배전반, 극한 오염 노출 설비 | Ø 30mm 이상 (맞춤형) | 64 x 64 mm | 이중 실링 구조 및 강화된 하우징으로 내충격성 우수 |
엔지니어 팁: 설계 단계에서 롱테일 키워드에 부합하는 타공 치수와 핸들 크기의 오차를 최소화해야만 명시된 방습 성능을 100% 발휘할 수 있습니다. 특히 베트남, 멕시코 등 기후 변동성이 크거나 산업 발전 속도가 빨라 환경 통제가 완벽하지 않은 신흥 제조 공단에 납품되는 장비일수록 SHCS-3H와 같은 강화형 모델의 적용이 권장됩니다.
4. 소재 공학: 3가 크롬 도금 내식성 및 프레스 부품의 접점 신뢰성
캠 스위치의 내부 기구부는 반복적인 물리적 마찰과 전기적 아크를 견뎌야 합니다. 과거에는 단가 절감을 위해 일반 아연 도금이나 6가 크롬 도금이 사용되기도 했으나, 이는 환경 규제에 위배될 뿐만 아니라 장기적인 내부식성 측면에서 한계를 드러냈습니다.
성호제어기기는 내부 핵심 프레스 부품에 3가 크롬 도금을 적용하여 내식성을 혁신적으로 끌어올렸습니다.
- 부식 억제 메커니즘: 3가 크롬 도금 층은 공기 중의 산소 및 수분과 반응하여 치밀하고 안정적인 산화피막을 형성합니다. 이는 황산이나 염분이 포함된 가혹한 공장 대기질 속에서도 금속 본체의 산화를 막아줍니다.
- 접점 신뢰성 유지: 부품에 녹이나 부식이 발생하면 접점 저항이 증가하여 발열이 일어나고, 궁극적으로 화재나 오작동으로 이어집니다. 3가 크롬 도금이 적용된 프레스 부품은 초기의 낮은 접점 저항값을 수십만 회의 조작 이후에도 균일하게 유지시켜 줍니다.
5. 안전 설계: 단자부 안전커버 스위치를 통한 중대재해 예방
현대 제조업의 가장 중요한 키워드는 '안전'입니다. 배전반 내부를 점검하거나 스마트 공장 제어 패널을 유지보수할 때, 노출된 충전부는 감전 사고의 주요 원인이 됩니다.
단자부 안전커버 스위치의 도입은 선택이 아닌 필수입니다.
- 감전 방지: 작업자의 손가락이나 금속 공구가 활선 단자에 직접 닿지 않도록 물리적인 장벽을 제공합니다.
- 단락 예방: 외부 진동에 의해 탈락한 전선 찌꺼기나 전도성 분진이 단자 사이에 쌓여 발생하는 단락 사고를 방지합니다.
- 글로벌 규격 부합: 북미, 유럽 등 선진 시장 및 글로벌 스탠다드를 요구하는 바이어들은 CE, UL 인증과 더불어 이러한 물리적 안전장치의 유무를 벤더 선정의 핵심 지표로 평가합니다.
6. 데이터 중심 설계: 전기적 및 기계적 수명 데이터 기반 수명 주기 계산 가이드
B2B 바이어와 설계 엔지니어가 부품을 선정할 때 가장 중요하게 보는 수치는 직관적인 '수명 데이터'입니다. 캠스위치 전기적 수명과 기계적 수명을 정확히 이해하고 수명 주기를 계산하는 것은 설비의 유지보수 계획을 수립하는 데 필수적입니다.
- 기계적 수명: 전류가 흐르지 않는 무부하 상태에서 스위치를 조작했을 때 파손 없이 작동하는 횟수 (보통 100만 회 이상).
- 전기적 수명: 정격 전압 및 전류를 인가한 상태에서 전기적 특성을 유지하며 개폐할 수 있는 횟수 (보통 10만 회 이상 최대 50만 회).
제어반 수명 주기 계산 공식
예상 교체 주기 (년) = 전기적 보증 수명 횟수 / (1일 평균 조작 횟수 × 연간 가동 일수)
적용 예시:
- 캠 스위치 전기적 보증 수명: 250,000회
- 사용 환경: 공작기계 메인 전원 제어 (1일 평균 조작 횟수: 40회)
- 연간 가동 일수: 300일 (주야간 교대 공장 기준)
- 계산: 250,000 / (40 × 300) = 약 20.8년
이러한 수치 기반의 데이터는 장비의 신뢰도를 입증하는 가장 강력한 무기입니다. 특히 캠 스위치 접점 수명이 길다는 것은 다운타임으로 인한 기회비용을 혁신적으로 줄여준다는 것을 의미하므로, 플랜트 운영 책임자들에게 강력한 소구 포인트가 됩니다.
7. 결론: 타협 없는 품질, 글로벌 제어반 설계의 기준을 제시하다
혹독한 산업 현장은 부품의 작은 한계를 용납하지 않습니다. 완벽한 방수 및 방습 성능, 3가 크롬 도금으로 완성된 부식 저항성, 작업자를 보호하는 단자부 안전 커버, 그리고 투명하고 긴 수명 데이터까지. 이 모든 조건을 충족하는 스위치만이 글로벌 스탠다드 장비에 탑재될 자격이 있습니다.
해외 시장 진출을 앞둔 장비 제조사, 그리고 극한의 환경에서 작동해야 하는 제어반을 설계 중이시라면 단단한 기본기와 30년 이상의 제조 노하우가 담긴 부품을 선택해야 합니다.
성호제어기기(주)는 멈추지 않는 산업 현장의 심장을 만듭니다. 귀사의 글로벌 프로젝트에 최적화된 스위치 솔루션이 필요하시다면, 언제든 성호제어기기 엔지니어링 팀과 상의하십시오.
8. 자주 묻는 질문 (FAQ)
1. 방습형 캠 스위치는 일반 스위치와 어떤 차이가 있나요?
일반 스위치는 열악한 환경에서 오염 물질이나 수분이 내부로 유입되어 접점부 산화 및 절연 파괴가 발생하기 쉽습니다. 반면 방습형 캠 스위치는 밀폐형 구조와 고탄성 패킹, 이중 실링 기술을 적용하여 수분과 분진 유입을 원천 차단해 가혹한 환경에서도 안정적으로 작동합니다.
2. 제어반 패널 규격에 맞는 핸들 치수는 어떻게 선택해야 하나요?
중소형 제어반(Ø 22mm / Ø 25mm 타공)에는 48 x 48 mm 규격의 SHCS-2H 핸들을 권장하며, 극한 오염에 노출되는 대형 배전반(Ø 30mm 이상)에는 64 x 64 mm 규격의 SHCS-3H 핸들을 적용해야 명시된 방습 성능을 온전히 발휘할 수 있습니다.
3. 3가 크롬 도금을 적용하면 어떤 장점이 있나요?
환경 규제를 준수할 뿐만 아니라, 공기 중 산소 및 수분과 반응하여 치밀한 산화피막을 형성합니다. 이를 통해 금속 본체의 부식을 막고 초기의 낮은 접점 저항값을 장기간 균일하게 유지시켜 발열 및 오작동을 예방합니다.
4. 단자부 안전커버 스위치는 왜 필수적인가요?
작업자의 신체나 공구가 활선 단자에 직접 닿는 것을 막아 감전 사고를 방지하고, 전도성 분진 등에 의한 단락을 예방합니다. 또한 CE, UL 등 글로벌 안전 규격 인증을 통과하기 위한 핵심 평가 요소이기도 합니다.
5. 캠 스위치의 예상 교체 주기는 어떻게 계산하나요?
예상 교체 주기(년)는 '전기적 보증 수명 횟수'를 '(1일 평균 조작 횟수 × 연간 가동 일수)'로 나누어 도출합니다. 수명 데이터를 기반으로 정확한 주기를 계산하면 예방 정비 계획을 수립하고 다운타임을 최소화할 수 있습니다.
※ 참고 문헌 및 출처
1. IEC 60947 저압 개폐기 및 제어기기 글로벌 표준 규격
2. 한국산업안전보건공단(KOSHA) 배전반 및 제어반 안전 설계 가이드라인
3. 성호제어기기(주) 방습형 캠 스위치(SHCS-2H, 3H) 제품 기술 및 수명 평가 매뉴얼
