기술 칼럼산업용 타이머 선정 가이드: 1c·2c·4c 접점과 매입형·DIN 레일 설치 비교

배전반 및 제어반 설계에 있어 시퀀스 회로의 시간 지연과 순차적 동작을 제어하는 '산업용 타이머(Industrial Timer)'는 시스템의 안정성과 직결되는 핵심 부품입니다. 특히 접점(Contact)의 구성과 취부(Mounting) 방식은 초기 패널 설계 단계에서 공간 효율성, 결선 작업의 복잡도, 그리고 향후 유지보수의 편의성을 결정짓는 가장 중요한 기준이 됩니다.

본 칼럼에서는 성호제어기기(주)의 30여 년 이상 축적된 제조업 노하우와 현장 데이터를 바탕으로, 배전반 설계자 및 국내외 B2B 엔지니어를 위한 최적의 타이머 접점 구성(1c, 4c, 1a1c)과 설치 형태(매입형, 노출형) 선택 가이드를 심층적으로 분석합니다.

1. 타이머 접점이 제어 회로에 미치는 영향

제어 회로 설계 시 타이머를 선정할 때 가장 먼저 고려해야 할 요소는 '출력 접점의 수와 종류'입니다. 설계자가 회로의 복잡도에 맞지 않는 접점을 선택할 경우, 불필요한 보조 릴레이(Auxiliary Relay)를 추가로 설치해야 하며 이는 곧 제어반 내부 공간의 낭비, 원가 상승, 결선 포인트 증가로 인한 고장 확률(Failure Rate)의 증가로 이어집니다.

• 시퀀스 제어의 직관성 확보: 다접점(Multi-contact) 타이머를 사용하면 하나의 타이머로 여러 개의 부하를 동시에 제어할 수 있어 도면 설계가 간결해집니다.
• 전기적 신뢰성: 부하의 용량과 성질(저항성, 유도성 등)에 맞는 접점 구성을 선택해야 아크(Arc) 발생을 최소화하고 기계적·전기적 수명을 극대화할 수 있습니다.
• 유지보수 시간 단축: 명확하게 분리된 접점 구성은 향후 공장 자동화 라인이나 플랜트 현장에서 문제 발생 시 원인을 빠르게 추적(Troubleshooting)할 수 있도록 돕습니다.
•

2. 성호제어기기 제품별 접점 구성 분석 및 적용 가이드

산업 현장의 다양한 요구조건을 충족하기 위해 타이머의 접점은 1c, 2c, 4c, 그리고 1a1c 등 다양한 형태로 제공됩니다. 성호제어기기의 대표적인 제품군을 통해 각 접점의 특징과 최적의 적용처를 비교합니다.

2-1. MT 시리즈: 다중 제어의 핵심 (1c / 2c / 4c 접점 지원)

MT 시리즈는 복잡한 시퀀스 회로에서 다수의 출력 신호가 동시에 필요할 때 가장 강력한 성능을 발휘하는 모델입니다.

• 1c (1 Form C) 접점: 공통단자(COM)를 중심으로 평상시 닫혀있는 b접점(NC)과 평상시 열려있는 a접점(NO)이 하나로 구성된 전환 접점입니다. 가장 기본적이고 범용적인 제어 회로, 예를 들어 단일 펌프의 지연 기동이나 단순 경보 회로에 적합합니다.
• 2c (2 Form C) 접점: 두 개의 독립적인 c접점을 가집니다. 하나의 접점은 메인 모터의 기동 신호로, 다른 하나의 접점은 PLC(Programmable Logic Controller)로 상태 신호를 피드백하는 등 두 개의 상이한 전압 레벨이나 독립 회로를 제어할 때 유용합니다.
• 4c (4 Form C) 접점:네 개의 독립적인 c접점을 제공하는 고사양 구성입니다. 복잡한 배전반 설계 시 보조 릴레이의 사용을 획기적으로 줄여줍니다.
  • 적용 사례: 대형 공조 설비(HVAC) 제어반에서 하나의 타이머가 작동할 때 1. 메인 송풍기 기동, 2. 댐퍼(Damper) 개방 신호 전송, 3. 제어실 모니터링 패널 램프 점등, 4. 후속 시스템 기동 대기 신호 송출을 동시에 처리해야 할 경우 4c 접점이 압도적인 효율을 자랑합니다.

2-2. L 시리즈 및 N 시리즈: 안정성과 실용성의 균형 (1a1c 접점 지원)

L 시리즈와 N 시리즈는 1a1c 접점 구성을 채택하여, 실용적이면서도 특정 시퀀스에서 발생할 수 있는 오작동을 방지하는 데 특화되어 있습니다.

• 1a + 1c 구성의 특징: 독립된 하나의 a접점(NO)과 하나의 c접점(Changeover)으로 이루어져 있습니다. 이는 동작 시간이 지연되는 한시 접점과 전원이 투입됨과 동시에 즉각적으로 동작하는 순시 접점을 혼합하여 사용해야 하는 회로에 매우 적합합니다.
• 안전 인터록(Interlock) 회로: a접점은 안전 도어가 닫혔을 때만 전원을 공급하는 인터록 용도로 사용하고, c접점은 실제 부하의 지연 동작을 제어하는 방식으로 회로를 분리하여 설계할 수 있어 전기적 충돌(단락) 위험을 원천적으로 차단합니다.

3. 취부 형태에 따른 배전반 설계 전략

접점 구성만큼이나 중요한 것이 타이머를 제어반 어디에, 어떻게 설치할 것인가입니다. 배전반의 용도, 내부 여유 공간, 작업자의 조작 빈도에 따라 노출형과 매입형 중 최적의 방식을 선택해야 합니다.

3-1. 노출형 타이머

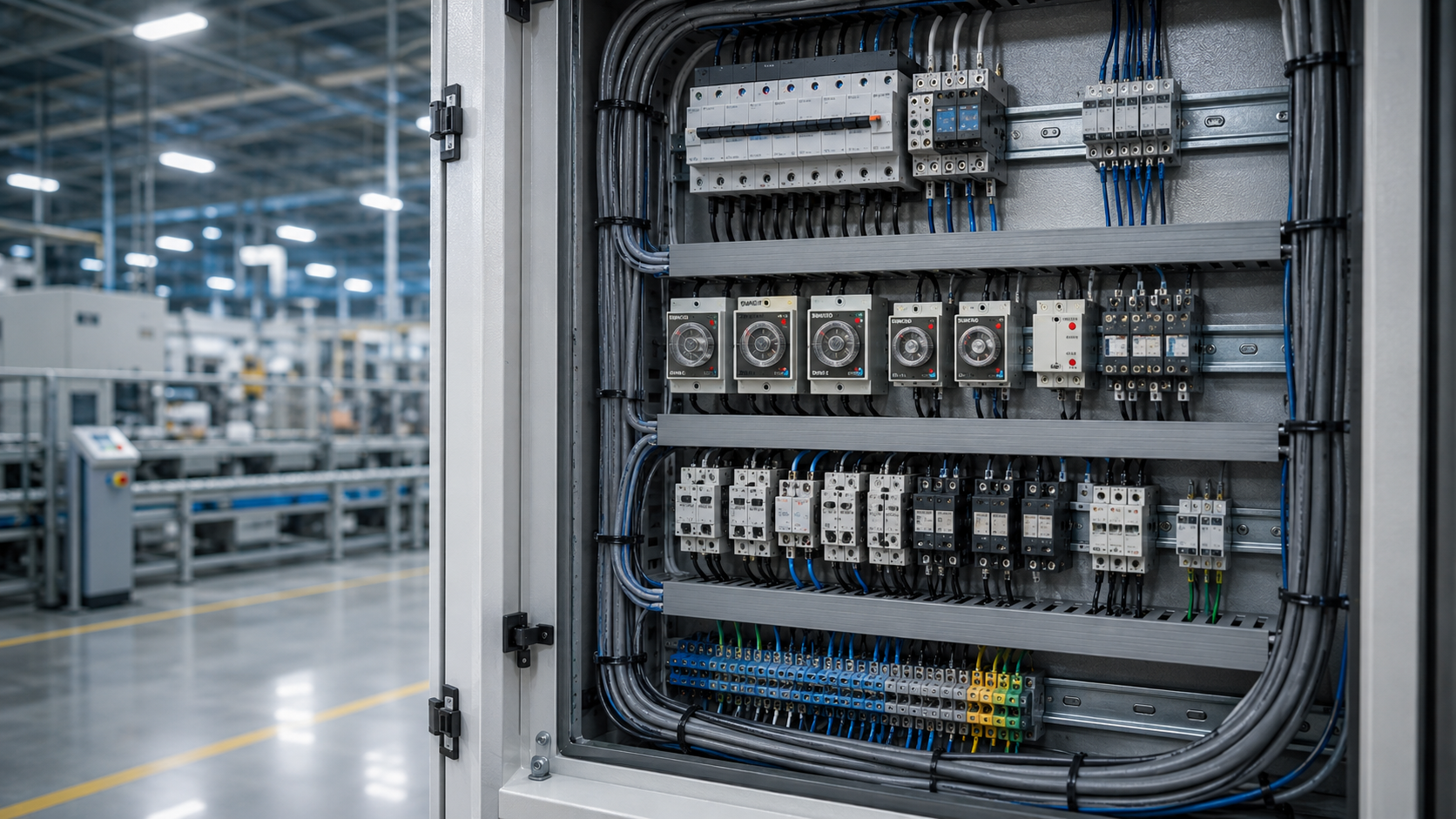

노출형은 제어반 내부의 딘레일(DIN Rail)이나 백플레이트(Back Plate)에 직접 부착하거나 전용 소켓(Socket)을 이용하여 설치하는 방식입니다.

• 특장점:
  • 유지보수의 극대화: 제품 고장이나 수명 다함(End of Life) 발생 시, 패널의 도어를 열고 기존 타이머를 소켓에서 뽑아낸 뒤 새 제품을 꽂기만 하면 되므로 공장 가동 중단 시간(Downtime)을 최소화할 수 있습니다.
  • 초기 결선의 편의성: 제어반 내부에서 모든 배선 작업이 이루어지므로 와이어링 덕트(Wiring Duct)와의 연계가 자연스럽고 배선 정리가 깔끔합니다.
• 설계 시 유의점: 타이머의 조작 다이얼이 패널 내부에 위치하므로, 시간 설정(Time Setting)을 자주 변경해야 하는 공정보다는 한 번 세팅 후 장기간 고정적으로 사용하는 환경에 적합합니다.

3-2. 매입형 타이머

매입형은 제어반이나 조작반(Control Panel)의 전면 도어에 사각형 또는 원형의 구멍(Cut-out)을 내어 타공 부위에 제품을 밀어 넣고, 후면에서 브래킷과 소켓으로 고정하는 방식입니다.

• 특장점:
  • 직관적인 외부 조작성: 패널 도어를 열지 않고도 외부에서 작업자가 즉각적으로 동작 시간을 확인하고 다이얼을 조작할 수 있습니다. 잦은 공정 변경이 일어나는 포장기계, 사출기, 컨베이어 라인 등에 필수적입니다.
  • 내부 공간 절약: 타이머 본체의 일부가 패널 외곽으로 돌출/매립되므로, 제어반 내부의 딘레일 공간이 협소할 때 훌륭한 대안이 됩니다.
• 설계 시 유의점 (패널 가공): 정확한 치수의 타공(Panel Cut-out)이 요구됩니다. 설계 단계부터 캐드(CAD) 도면에 정확한 치수(예: 45x45mm 등 표준 규격)를 반영해야 하며, 외부 환경에 노출되므로 분진이나 수분이 많은 환경에서는 방진/방수(IP 등급) 커버의 추가 적용을 고려해야 합니다.

4. 제어용 타이머와 캠 스위치: 접점 수명과 내구성 (100만 회 기준)

모든 산업용 스위치 기기(타이머, 캠 스위치 등)는 가혹한 제조 현장에서 견뎌야 하므로 '수명과 내구성'이 기업의 신뢰도를 결정합니다.

• 기계적 수명: 전력이 인가되지 않은 무부하 상태에서 접점이 물리적으로 개폐를 반복할 수 있는 횟수를 의미합니다. 성호제어기기의 산업용 라인업은 정밀한 스프링 장력 설계와 내마모성 소재를 적용하여 기본적으로 수백만 회 이상의 기계적 동작을 보장합니다.
• 전기적 수명: 정격 부하(정격 전압 및 전류)를 인가한 상태에서 접점이 아크(Arc)에 의해 소손되지 않고 정상적으로 전류를 개폐할 수 있는 횟수입니다. 일반적으로 10만 회에서 50만 회를 요구하는 타사 제품과 달리, 성호제어기기는 특수 은합금(Silver Alloy) 접점 소재를 사용하여 100만 회 이상의 압도적인 전기적 수명을 목표로 설계되어, 유지보수 비용을 획기적으로 절감합니다.

5. 결론 및 최적 모델 선정 가이드

배전반 설계자는 프로젝트의 예산, 제어 회로의 복잡도, 그리고 현장 작업자의 운용 패턴을 종합적으로 분석하여 타이머를 명세(Specify)해야 합니다.

1. 제어반 내부 공간이 협소하고 외부에서 시간 조작이 잦은 장비인가?
   적용: 매입형(Flush mounting) 취부를 선택하여 패널 전면에 배치하십시오.
2. 공장 인프라 설비로, 한 번 세팅 후 수정이 없으며 빠른 부품 교체가 생명인가?
   적용: 딘레일에 거치하는 노출형(Surface mounting) 소켓 타입을 적용하십시오.
3. 단일 타이머로 복수 기기의 연동 제어나 다중 PLC 피드백이 필요한가?
   적용: 보조 릴레이 비용을 줄일 수 있는 MT 시리즈 (4c 접점) 모델이 가장 경제적입니다.
4. 인터록과 일반 지연 제어를 분리하여 안전성을 확보해야 하는가?
   적용: 순시와 한시가 독립된 L/N 시리즈 (1a1c 접점) 모델을 적극 권장합니다.
5.

글로벌 스탠다드를 향한 성호제어기기(주)의 약속

성호제어기기는 철저한 품질 관리와 국내 제조업 3년 이상의 굳건한 업력을 바탕으로, 까다로운 국내외 엔지니어들의 요구를 만족시키는 제어 기기를 생산하고 있습니다. 베트남, 멕시코(몬테레이) 등 글로벌 제조 거점으로 진출하는 B2B 기업과 배전반 메이커들에게 성호제어기기의 산업용 타이머는 가장 신뢰할 수 있는 파트너가 될 것입니다.

제품 상세 스펙 확인 및 대량 발주/해외 마케팅 협력에 대한 문의는 성호제어기기 공식 웹사이트(https://controlswitch.co.kr/)를 통해 확인하실 수 있습니다. 설계 초기 단계부터 최적의 접점 및 취부 솔루션을 함께 고민해 드리겠습니다.
