기술 칼럼유도성 부하 스위치 접점 보호 회로 설계법: 아크 방지와 접점 수명 연장 가이드

배전반 및 산업용 제어기기를 설계하고 유지보수하는 현장 엔지니어들이 가장 빈번하게 직면하며, 동시에 가장 골머리를 앓는 문제는 바로 '스위치 접점 손상 및 용착' 현상입니다. 기계적 수명이 수백만 회에 달하는 우수한 스위치나 릴레이를 사용하더라도, 실제 전기적 수명은 그에 한참 미치지 못하고 단락되거나 접점이 타버리는 경우가 허다합니다.

이러한 접촉 장애의 핵심 원인은 대부분 모터, 솔레노이드, 전자 밸브 등 유도성 부하를 개폐할 때 발생하는 역기전력과 돌입 전류에 있습니다. 눈에 보이지 않는 찰나의 순간에 발생하는 이 전기적 에너지를 제어하지 못하면, 시스템 전체의 신뢰성이 무너지게 됩니다.

결국 스위치의 접점 수명을 연장하고 제어반 내의 전기적 노이즈를 근본적으로 차단하기 위해서는 올바른 '접점 보호 회로(불꽃 제거 회로)'의 설계가 필수적입니다. 본 칼럼에서는 직류 유도성 부하 스위치 아크 방지 회로 설계 및 접점 수명 연장 방법에 대한 실무적이고 공학적인 가이드를 제시합니다.

1. 유도성 부하와 직류 회로의 치명적 위험성

접점 회로 전압을 다룰 때 가장 먼저 이해해야 할 것은 부하의 성질입니다. 저항성 부하(히터, 백열전구 등)와 달리, 코일 성분을 포함하는 유도성 부하는 전류의 변화를 방해하려는 물리적 특성(인덕턴스)을 가집니다.

1-1. 역기전압의 발생 메커니즘

정상적으로 흐르던 회로를 스위치를 통해 차단하는 순간, 시간당 전류 변화량은 극단적으로 커집니다. 이때 코일 양단에는 패러데이의 유도 법칙에 따라 원래 인가되었던 전압의 수십 배에서 수백 배에 달하는 엄청난 역기전압이 발생합니다.

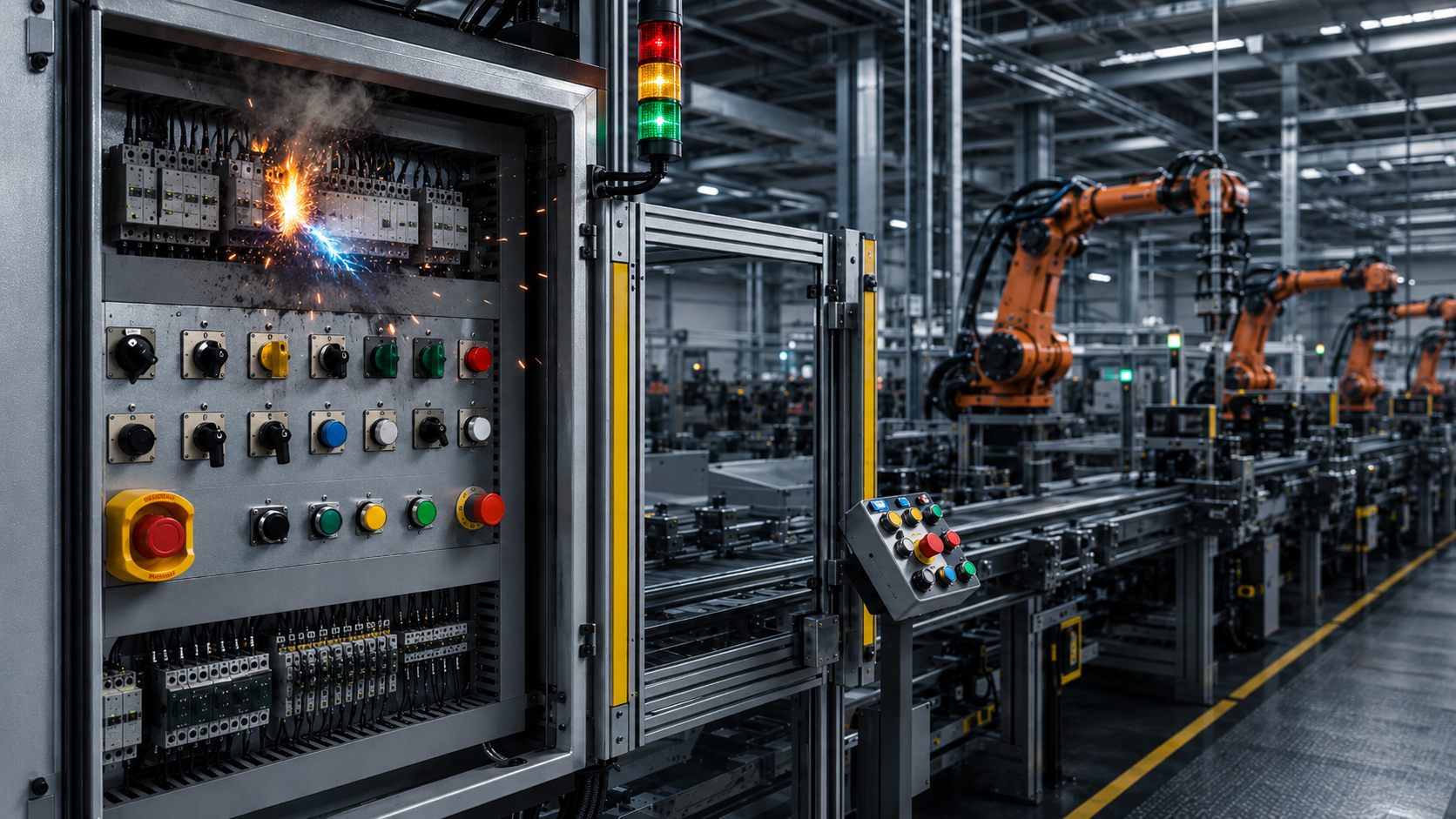

이 고전압은 미세하게 벌어지기 시작한 스위치 접점 사이의 공기 절연을 파괴하며 불꽃(아크)을 일으킵니다. 접점 사이에 갇힌 엄청난 에너지는 수천 도의 고열을 발생시켜 접점의 금속 표면을 녹이고 마모시키며, 심한 경우 금속 입자가 반대편 접점으로 전이되는 현상까지 초래합니다.

1-2. 교류와 직류의 결정적 차이

산업 현장에서 직류 유도성 부하를 개폐하는 것이 교류보다 훨씬 까다로운 이유는 명확합니다.

교류 회로에서는 전압과 전류가 1초에 100번 혹은 120번씩 방향을 바꾸며 반드시 0을 지나는 지점이 존재합니다. 스위치를 끄는 순간 아크가 발생하더라도, 아주 짧은 시간 안에 전류가 0이 되는 지점을 통과하면서 자연스럽게 아크가 소멸(소호)됩니다.

하지만 직류 회로에는 전류의 제로점이 존재하지 않습니다. 직류 회로에서 한 번 발생한 아크는 전압이 임계치 아래로 떨어지거나 접점 간격이 물리적으로 완전히 멀어질 때까지 계속해서 타오르며 유지되려는 성질을 갖습니다. 이로 인해 아크 지속 시간이 비약적으로 길어지며 접점 손상이 가속화됩니다.

2. 실무 적용을 위한 아크 소호 회로 설계법

유도성 부하가 야기하는 아크를 억제하고 스위치 접점 수명을 연장하기 위해서는, 차단 시 코일에 남아있는 에너지를 안전하게 우회시키고 소모시킬 접점 보호 회로가 반드시 필요합니다. 현장에서 가장 널리 쓰이는 두 가지 회로 설계법을 비교합니다.

2-1. 다이오드 회로 (직류 전용)

직류 릴레이나 솔레노이드 밸브를 제어할 때 가장 보편적으로 사용되는 방식입니다. 플라이백 또는 프리휠링 다이오드 회로라고도 불립니다.

• 동작 원리: 유도성 부하(코일)와 병렬로 다이오드를 역방향으로 연결합니다. 평상시 스위치가 켜진 상태일 때는 다이오드에 역전압이 걸려 전류가 흐르지 않습니다. 하지만 스위치가 꺼지며 역기전압이 발생하면, 다이오드가 순방향이 되면서 코일에 저장된 에너지가 다이오드를 거쳐 다시 코일로 순환하게 됩니다. 이 과정에서 에너지는 코일 내부의 저항 성분을 통해 줄 열로 안전하게 소모됩니다.
• 장점: 설계가 매우 단순하며, 역전압을 전원 전압 수준으로 완벽하게 억제하여 직류 회로의 접점을 확실하게 보호합니다.
• 설계 시 주의사항: 부하 차단 시 폐회로가 형성되어 전류가 천천히 감소하므로, 릴레이나 전자석 등의 스위치 복귀 시간(차단 시간)이 다소 지연됩니다. 고속 응답이 필요한 시퀀스 제어 회로를 설계할 때는 이 타이밍을 반드시 고려해야 합니다.

2-2. 바리스터 회로 (교류 및 직류 공용)

바리스터는 인가되는 전압에 따라 저항값이 변하는 소자입니다.

• 동작 원리: 정상적인 전압 하에서는 매우 높은 저항값을 유지하여 절연체처럼 동작하지만, 스위치가 꺼질 때 역기전압이 발생하여 바리스터의 정격 전압을 초과하면 저항값이 급격히 낮아집니다. 이 정전압 특성을 이용하여 접점 간에 과도하게 높은 전압이 가해지지 않도록 즉각적으로 억제합니다.
• 장점: 교류와 직류 회로 모두에 유연하게 적용 가능하며, 다이오드 회로에 비해 복귀 시간 지연이 적어 응답성이 우수합니다.

3. 직류 부하 개폐를 위한 엔지니어링 팁

회로적인 보호 외에도, 물리적인 스위칭 기법을 통해 직류 회로의 아크 문제를 극복할 수 있습니다. 그중 가장 확실한 방법은 접점 직렬 연결 기술입니다.

일반적으로 스위치가 차단될 때 아크를 끊어내는 능력은 '접점 사이의 벌어지는 간격'에 비례합니다. 하지만 단일 스위치에서 물리적 간격을 무한정 넓힐 수는 없습니다. 이때 다극 스위치의 접점을 직렬로 결선하여 사용하면 구조적인 한계를 극복할 수 있습니다.

• 등가 간격의 확장: 접점을 직렬로 연결하면 스위치가 열릴 때 접점 간의 전체 등가 간격이 2배, 3배로 늘어납니다.
• 아크 차단 성능 극대화: 간격이 넓어지면 아크가 유지되기 위해 필요한 전압 조건이 급격히 높아집니다. 결과적으로 아크가 훨씬 빠르고 확실하게 차단(소호)되며, 접점의 용착과 흑화 현상을 극적으로 줄일 수 있습니다. 무리하게 스위치 용량을 키우기보다는 접점을 직렬로 활용하는 것이 훨씬 안전하고 수명이 긴 설계를 완성하는 비결입니다.

4. 결론: 신뢰성의 시작과 끝, 검증된 하드웨어의 선택

아무리 완벽하게 아크 방지 회로를 설계하고 접점 직렬 연결 기법을 적용하더라도, 최종적으로 물리적인 회로를 개폐하는 '스위치 하드웨어' 자체의 품질이 뒷받침되지 않으면 시스템의 안정성을 보장할 수 없습니다. 복잡하고 극한의 산업 회로 환경에서도 완벽한 절연과 내구성을 자랑하는 성호제어기기(주)의 프리미엄 산업용 안전 스위치 라인업은 엔지니어들의 이러한 고민을 근본적으로 해결합니다.

• 극한 환경을 견디는 소재 공학: 성호제어기기의 모든 볼트 및 프레스 부품에는 3가 크롬 도금 처리가 적용되어 있습니다. 이는 부식성 가스나 습기가 많은 가혹한 산업 현장에서도 녹과 부식을 완벽하게 방지하며, 오랜 시간이 지나도 변함없는 전기적 신뢰성과 접촉 안정성을 보장합니다.
• 글로벌 스탠다드 충족: 안전 커버 단자부가 표준화된 설계로 작업자의 감전 사고를 원천 차단합니다. 또한 국내외 글로벌 안전 규격을 모두 충족하여 국내 배전반 및 제어반 제조업체는 물론, 까다로운 해외 바이어들의 장비 수출용 소싱 조건에도 완벽하게 부합합니다.

직류 유도성 부하로 인한 잦은 접점 불량과 시스템 다운타임으로 고심하고 계신다면, 정밀한 회로 설계와 더불어 성호제어기기의 검증된 안전 스위치 솔루션을 통해 귀사 장비의 품질과 수명을 한 차원 높이시길 바랍니다. 최고의 제어 시스템은 가장 기초적인 부품의 타협 없는 품질에서 완성됩니다.
