기술 칼럼제어반 설계의 기초: 단자대(Terminal Block)란 무엇이며 종류별 특징은?

스마트 팩토리의 도입과 제조 공정의 고도화가 가속화되면서, 산업 설비의 두뇌 역할을 하는 제어반과 수배전반의 안정성은 기업의 생산성과 직결되는 핵심 요소가 되었습니다. 제어반 내부를 들여다보면 수십, 수백 가닥의 전선이 복잡하게 얽혀 데이터를 주고받으며 전력을 공급하는 것을 볼 수 있습니다. 이 거대하고 복잡한 신경망을 체계적으로 정리하고, 전력과 신호를 안전하게 분배하며, 시스템의 물리적·전기적 충돌을 방지하는 최전선의 부품이 바로 단자대입니다.

과거에는 단자대를 단순한 전선 연결 도구로 치부하는 경향이 있었으나, 오늘날 고도화된 산업 환경에서는 다릅니다. 미세한 접촉 불량이나 진동에 의한 결속력 약화, 규격에 맞지 않는 절연 소재의 사용은 스파크나 단락을 유발하여 전체 공정의 셧다운은 물론 대형 화재로 이어질 수 있습니다. 본 인사이트 리포트에서는 제어반 설계 엔지니어, 구매 담당자, 그리고 설비 유지보수 실무자를 위해 산업용 단자대의 명확한 기술적 정의와 작동 원리를 살펴봅니다. 또한 고정식, 조립식, 시험용, 단락회로부 등 각 단자대의 종류별 설계 스펙을 심층 분석하고, 성공적인 자동화 설비 구축을 위해 반드시 고려해야 할 안전 및 품질 기준을 구체적인 데이터와 함께 제시합니다.

1. 단자대의 기술적 정의와 제어반 내 핵심 역할

1.1. 단자대란 무엇인가?

단자대는 두 개 이상의 전선이나 케이블을 기계적으로 단단히 고정하고 전기적으로 안전하게 연결, 분기, 절연하기 위해 사용하는 모듈 형태의 연결 장치입니다. 주로 난연성 폴리카보네이트나 특수 강화 플라스틱과 같은 고도화된 절연 소재의 하우징 내부에 전도율이 뛰어난 금속 도체와 나사 또는 스프링 형태의 체결부가 내장된 구조를 가집니다.

1.2. 제어반에서 단자대가 수행하는 4대 핵심 기능

1. 전기적 신뢰성 및 안전성 확보: 고전압 및 대전류가 흐르는 제어반 내에서 각 회로 간의 완벽한 절연을 제공하여 누전 및 합선을 방지합니다.

2. 배선의 모듈화 및 공간 효율성 극대화: 복잡한 릴레이, 타이머, 스위치, 센서로 연결되는 수많은 배선을 일목요연하게 구획화하여 한정된 패널 내부 공간을 효율적으로 사용하도록 돕습니다.

3. 유지보수의 직관성 제공: 회로 번호나 마커를 단자대에 부착함으로써, 설비 고장 시 오류가 발생한 회로를 즉각적으로 추적하고 신속하게 선로를 분리·수정할 수 있게 합니다.

4. 외부 환경으로부터의 보호: 산업 현장의 심한 진동, 극심한 온도 변화, 습기, 부식성 가스 등 가혹한 외부 요인으로부터 전선의 결속 상태를 견고하게 유지합니다.

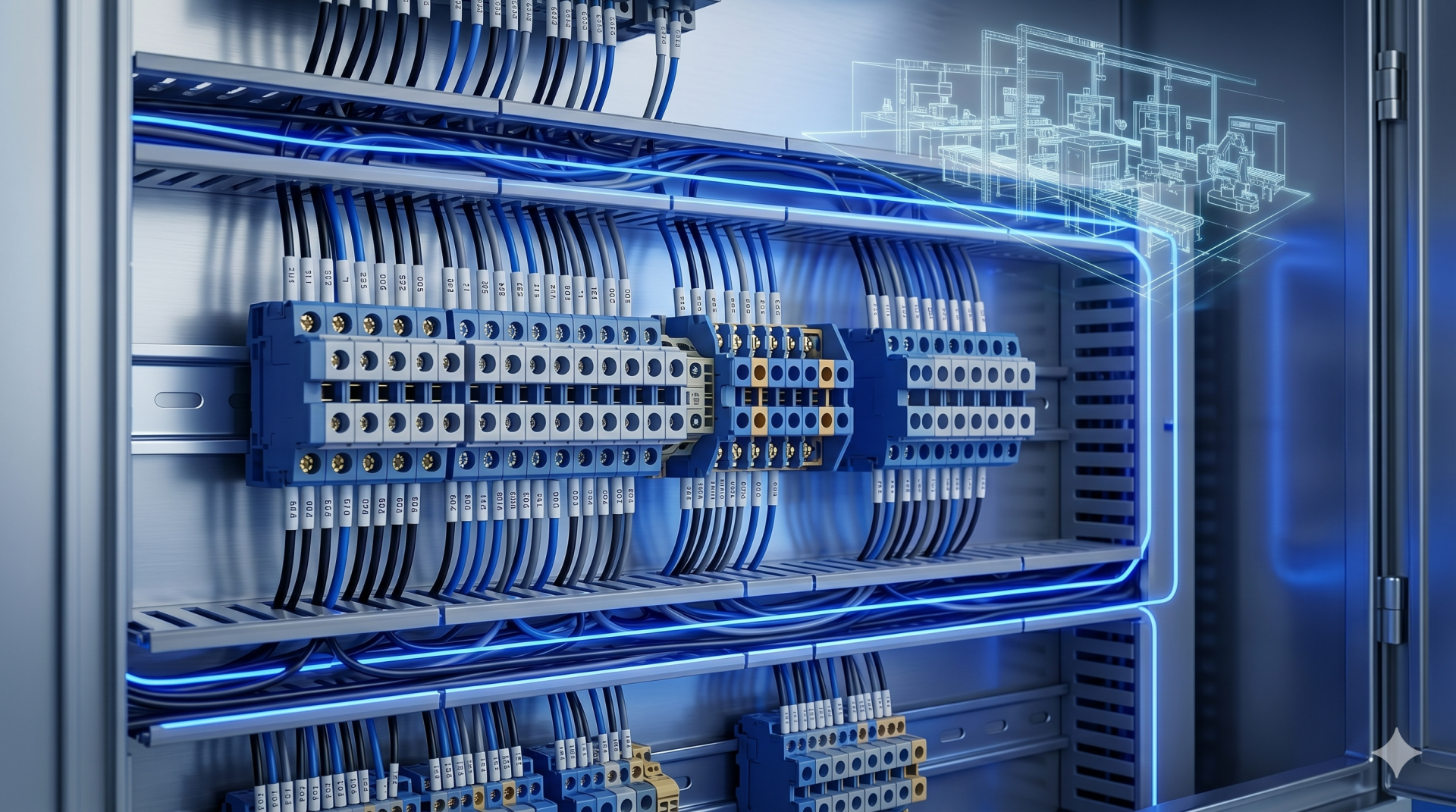

2. 산업용 단자대 라인업 심층 분석: 종류별 사양과 최적 적용 분야

제어반의 용도, 설치 공간의 제약, 취급하는 전압/전류의 크기, 그리고 향후 설비 확장 가능성에 따라 최적화된 단자대를 선택해야 합니다. 2001년 설립 이래 국내 산업용 제어기기 시장을 선도해 온 성호제어기기(주)가 구축한 완벽한 단자대 라인업을 기준으로 각 제품의 특징을 낱낱이 분석합니다.

2.1. 고정식 단자대

1. 구조적 특징: 각 극이 물리적으로 분리될 수 없는 통짜 구조이므로, 물리적 강도가 매우 뛰어나며 외부의 강한 충격이나 지속적인 진동에도 변형이 적습니다.

2. 적용 분야: 엘리베이터 제어반, 대형 공조 설비, 중장비 기계 등 진동이 심하고 한 번 세팅되면 회로 수의 변경이 거의 발생하지 않는 고정형 설비에 주로 채택됩니다.

3. 성호제어기기 기술 사양: 성호제어기기의 고정식 단자대는 최소 10A의 소전류부터 최대 600A에 이르는 초고전류 전송 라인업까지 포괄적으로 지원하여, 대형 모터 기동반이나 메인 배전반 설계에 완벽하게 대응합니다.

2.2. 조립식 단자대

1. 구조적 특징: 설계 변경 시 언제든지 단자 블록을 추가하거나 뺄 수 있어 확장성과 호환성이 극대화된 형태입니다.

2. 적용 분야: 수시로 센서가 추가되거나 공정 라인이 변경되는 스마트 팩토리, 반도체 제조 설비, 컨베이어 벨트 제어반 등 회로의 유연성이 필수적인 자동화 설비에 압도적으로 많이 사용됩니다.

3. 성호제어기기 기술 사양: 현장의 다양한 스펙 요구를 충족하기 위해 10A부터 200A 규격까지 세밀하게 분류된 라인업을 제공하며, 조립과 분해가 매끄러워 엔지니어의 작업 시간을 단축시킵니다.

2.3. 시험용 단자대

1. 구조적 특징: 단자대 자체에 플러그와 콘센트를 결합하는 이중 접촉 구조가 적용되어 있습니다. 플러그가 삽입될 때 단자의 주접점이 열리기 전에 보조 접점과 주 접점이 먼저 닫히도록 정밀하게 설계되었습니다.

2. 세부 분류: 전류용(C Type)은 전류 측정을 위한 전용 구조이며, 전압용(P Type)은 전압 측정을 위한 전용 구조입니다.

3. 현장 기대 효과: 설비의 무정전 상태에서 릴레이 테스트, 미터기 교체, 검정 작업을 안전하게 수행할 수 있어 플랜트의 가동률 손실을 원천 차단합니다.

2.4. 단락회로부 단자대

1. 기술적 원리와 중요성: 구동 중인 CT의 2차측 회로가 예기치 않게 개방될 경우, 1차측 전류가 모두 여자 전류가 되어 2차측에 수천 볼트의 치명적인 고전압이 유도됩니다. 이는 즉각적인 절연 파괴, 계기 소손, 나아가 폭발 및 감전 사고로 이어지는 중대 재해의 원인이 됩니다. 단락회로부 단자대는 이러한 사고를 예방하기 위한 핵심 안전 장치입니다.

2. 성호제어기기 SH-CTB-FS04 주요 스펙:

• - 정격절연전압: AC, DC 250V
• - 정격통전전류: 40A
• - 절연저항: 100MΩ 이상 (DC 500V 절연저항계 기준)
• - 내전압 강도: 2,500VAC (50/60Hz) 환경에서 1분간 견딤
• - 사용 주위 온도: -25°C ~ 50°C (보존 온도 -40°C ~ 85°C)
• - 물리적 호환성: 최대 5.5mm² 접속 전선 및 M5 x 10 나사 규격 지원

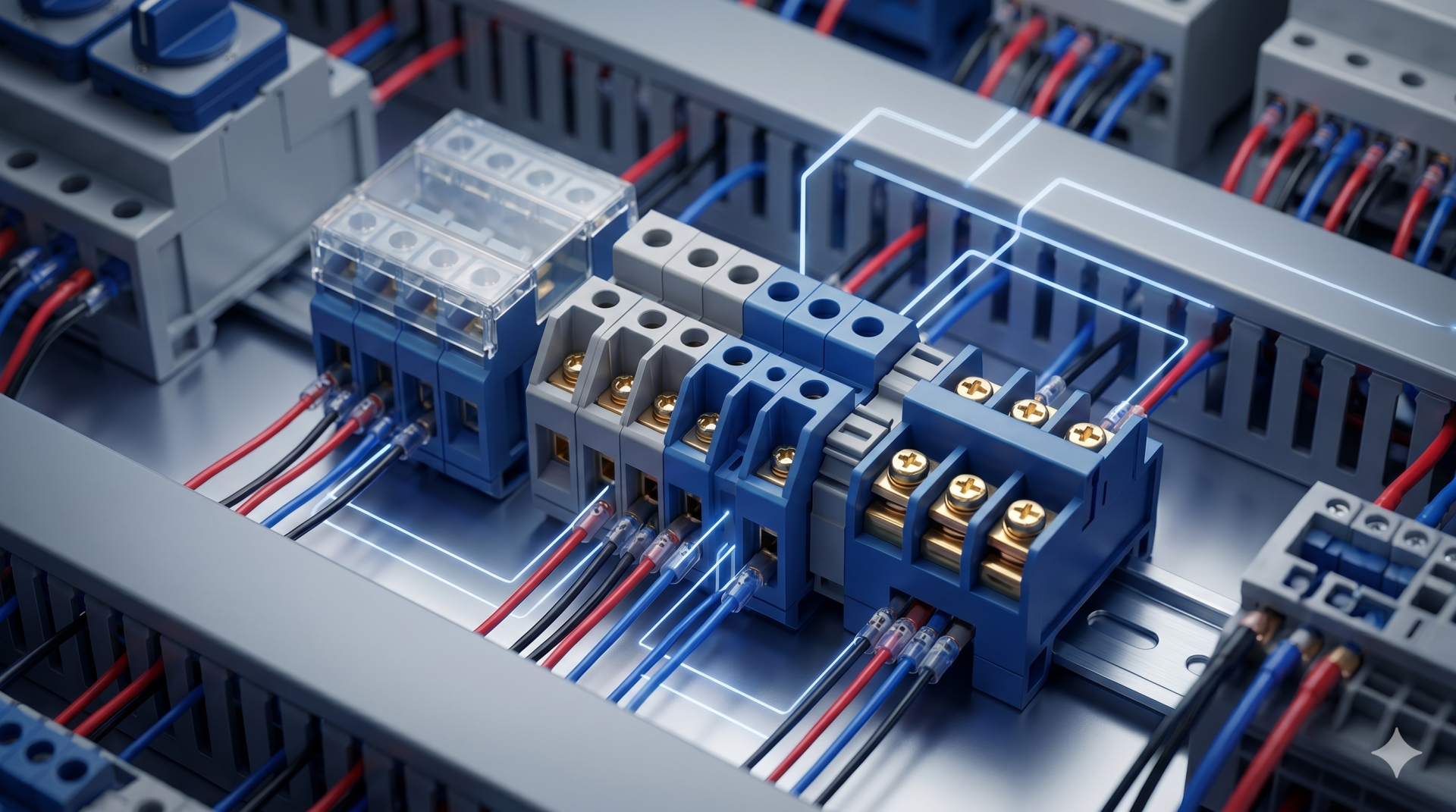

3. 엔지니어와 구매 담당자를 위한 산업용 단자대 선택 기준 4요소

3.1. 전기적 부하량의 정확한 매칭

단자대 선정의 첫걸음은 해당 회로에 흐르는 최대 연속 전류와 시스템의 최고 전압을 정확히 계산하는 것입니다. 정격을 초과하는 단자대 사용 시 나사 체결부에 과도한 열이 발생하여 플라스틱 하우징이 녹아내리거나 아크가 발생할 수 있습니다.

3.2. 물리적·화학적 내구성 및 친환경 소재

1. 부식 방지 기술: 금속 부품의 부식은 전기 저항을 증가시켜 화재의 직접적인 원인이 됩니다. 성호제어기기는 이러한 환경적 요인을 극복하고 글로벌 환경 규제를 준수하기 위해, 모든 볼트 및 프레스 금속 부품류에 내부식성이 탁월한 친환경 3가 크롬 도금 처리를 완벽하게 적용했습니다.

2. 난연성 하우징: 불이 붙어도 스스로 꺼지는 자기소화성 폴리카보네이트나 고급 절연 수지를 사용한 제품이어야 합니다.

3.3. 공신력 있는 글로벌 안전 인증

국내 납품을 넘어 글로벌 시장으로 수출되는 장비라면 국제 표준 규격 획득은 선택이 아닌 필수입니다. 성호제어기기의 단자대 및 제어기기 제품군은 품질경영시스템인 ISO 9001/14001/45001은 물론, 유럽 통합 안전 인증인 CE, 미국 안전 규격인 UL, 독일 TÜV 등 까다로운 국제 인증을 모두 통과했습니다. 이는 글로벌 대기업 브랜드인 OMRON이나 LS ELECTRIC 제품과 완벽하게 동등한 스펙으로 현장에 적용될 수 있음을 증명합니다.

3.4. 작업자의 안전을 보장하는 구조

최근 전 세계적으로 산업안전보건법이 대폭 강화되면서 배전반 내 감전 사고 예방 조치가 엄격해졌습니다. 유지보수 도중 스크루 드라이버나 작업자의 신체 일부가 충전부에 닿는 것을 원천적으로 막을 수 있어야 합니다.

4. 제어기기의 새로운 표준, 왜 성호제어기기인가?

4.1. 대한민국 최초 안전커버 표준화 달성

전기 설비 현장에서 작업자의 안전은 그 어떤 가치와도 타협할 수 없습니다. 성호제어기기는 고객의 안전을 지키겠다는 일념으로, 대한민국 최초로 생산하는 모든 스위치 단자부에 안전 커버를 기본 부착한 안전 스위치를 개발 및 양산하는 데 성공했습니다. 이 혁신적인 조치는 전기 안전사고 발생률을 획기적으로 낮추며 국내 제어기기 시장의 안전 표준을 완전히 새롭게 정립했습니다.

4.2. 타협 없는 전 공정 자체 생산

성호제어기기는 사출, 프레스, 금형 제작, 조립에 이르는 제어기기 제조의 모든 핵심 공정을 자사 공장 내부의 최첨단 자동화 라인에서 직접 수행합니다. 이는 경쟁사들이 부품을 외주에 의존하며 겪는 납기 지연이나 품질 저하 문제를 완벽히 차단하며, 고객사에 원가 절감이라는 가장 강력하고 실질적인 혜택을 제공합니다.

4.3. 정부가 공인한 스마트 팩토리 및 이노비즈 파트너

성호제어기기는 중소벤처기업부로부터 기술 혁신형 중소기업인 이노비즈 인증은 물론, 소재·부품·장비 전문기업으로 정식 인정받았습니다. 또한, 스마트공장 및 안전혁신 분야의 정부 지원 사업 과제에 잇달아 선정되며 다가오는 인더스트리 4.0 시대의 설비 제어 부품 트렌드를 가장 최전선에서 이끌어가고 있습니다. 현재 전국 100여 개에 이르는 견고한 대리점망을 통해 전국 어디서나 가장 빠르고 정확한 기술 지원과 부품 수급을 약속합니다.

5. 맺음말: 제어반의 완성도는 가장 작은 단자대에서 시작됩니다.

"명품 제어반과 불량 제어반의 차이는 눈에 보이지 않는 패널 속 단자대의 마감 하나에서 결정된다." 현장의 수많은 베테랑 엔지니어들이 공통적으로 하는 이야기입니다. 수천만 원, 수억 원을 호가하는 첨단 자동화 기계도 결국 그 심장에 전력을 공급하고 신호를 이어주는 단자대가 튼튼하지 못하면 사상누각에 불과합니다. 단자대의 기계적 강도, 난연성 소재, 체결의 용이성, 그리고 3가 도금이 선사하는 극강의 내식성. 이 모든 디테일의 차이가 모여 전체 설비의 수명을 10년, 20년으로 늘려줍니다.

더 이상 제네릭 키워드나 수입산 브랜드의 네임 밸류에만 의존하여 부품을 선택하지 마십시오. 규격과 팩트에 근거하여, 현장 환경에 최적화된 국산 제어기기를 선택하는 것이 가장 합리적인 원가 절감이자 스마트한 엔지니어링입니다. 성호제어기기가 제공하는 고정식, 조립식, 시험용, 단락회로부 단자대를 비롯하여 릴레이, 캠 스위치, 마이크로 스위치 등 최상위 스펙의 전 라인업 사양이 궁금하시다면, 성호제어기기 홈페이지를 방문하시어 최신 종합 카탈로그를 무료로 다운로드하시거나 온라인 견적 문의를 남겨주시기 바랍니다.
